Name: Explosionszeichnung – DMR301
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – VORDERE LEISTE (SKU: TC00000001)
Position 002 – LAUTSTÄRKEREGLER (SKU: TC00000002)
Position 003 – USB-ABDECKUNGSHALTER (SKU: TC00000003)
Position 004 – USB-ABDECKUNG (SKU: TC00000004)
Position 005 – SCHRAUBE M6X45 (SKU: TC00000005)
Position 006 – FRONTSCHRANK BLAU (SKU: TC00000006)
Position 007 – VORDERE INNENSCHRANKBAUGRUPPE A (SKU: TC00000182)
Position 009 – SCHRAUBE M4X15 (SKU: TC00000009)
Position 010 – SCHRAUBE M3X8 (SKU: TC00000011)
Position 011 – Lautstärkehalterabdeckung (SKU: TC00000012)
Position 012 – SCHRAUBE M3X8 (SKU: TC00000011)
Position 013 – DRAHTKLEMME (SKU: TC00000010)
Position 014 – SCHRAUBE M3X8 (SKU: TC00000011)
Position 015 – MITTLERE SCHLÜSSEL (SKU: TC00000013)
Position 016 – MITTLERER SCHLÜSSELHALTER (SKU: TC00000014)
Position 017 – OBERE SCHLÜSSEL (SKU: TC00000016)
Position 018 – OBERER SCHLÜSSELHALTER (SKU: TC00000017)
Position 019 – SCHRAUBE M1,7X5 (SKU: TC00000015)
Position 020 – SCHRAUBE M1,7X5 (SKU: TC00000015)
Position 021 – ABDECKUNG PCB (SKU: TC00000019)
Position 022 – SCHRAUBE M3X8 (SKU: TC00000011)
Position 023 – PCBA-DISPLAY (SKU: TC00000020)
Position 024 – FLACHKABEL (SKU: TC00000178)
Position 025 – SCHRAUBE M3X8 (SKU: TC00000011)
Position 026 – PCBA-USB1 ASSY (SKU: TC00000163)
Position 027 – PCBA-MAIN F (SKU: TC00000108)
Position 028 – SHIELD (SKU: TC00000027)
Position 029 – SCHRAUBE M3X8 (SKU: TC00000026)
Position 030 – SCHRAUBE M3X8 (SKU: TC00000011)
Position 031 – SCHRAUBE M3X8 (SKU: TC00000026)
Position 032 – PCBA-USB2 (SKU: TC00000029)
Position 033 – SCHRAUBE M3X8 (SKU: TC00000011)
Position 034 – PCBA-LADEN (SKU: TC00000030)
Position 035 – SCHRAUBE M3X8 (SKU: TC00000011)
Position 036 – PCBA-CXT-BATTERIE (SKU: TC00000031)
Position 037 – SCHRAUBE M2.6X6 (SKU: TC00000032)
Position 038 – SCHRAUBE M3X8 (SKU: TC00000011)
Position 039 – PCBA-SWITCH (SKU: TC00000033)
Position 040 – SCHRAUBE M3X8 (SKU: TC00000011)
Position 041 – LXT-KLEMMENHALTER BLAU (SKU: TC00000034)
Position 042 – SCHRAUBE M3X8 (SKU: TC00000011)
Position 043 – PCBA-LXT-BATTERIE (SKU: TC00000036)
Position 044 – DRAHTKLEMME (SKU: TC00000010)
Position 045 – CXT-TERMINAL (SKU: TC00000037)
Position 046 – BAT-SCHALTERKNOPF BLAU (SKU: TC00000038)
Position 047 – LXT-FEDER (SKU: TC00000040)
Position 048 – LXT-TERMINAL (SKU: TC00000041)
Position 049 – VORDERER INNENGEHÄUSEGUMMI (SKU: TC00000042)
Position 050 – LAUTSPRECHERHALTERUNG (SKU: TC00000045)
Position 051 – SCHRAUBE M2.6X6 (SKU: TC00000032)
Position 052 – Lötfahnenbaugruppe lang (SKU: TC00000111)
Position 053 – LAUTSPRECHERGUMMI (SKU: TC00000047)
Position 054 – LAUTSPRECHER L (SKU: TC00000048)
Position 055 – SPK-ABDECKUNG (SKU: TC00000049)
Position 056 – SCHRAUBE M6X14 (SKU: TC00000050)
Position 057 – GUMMIRING (SKU: TC00000051)
Position 058 – SCHRAUBE M3X10 (SKU: TC00000052)
Position 060 – FM-ANTENNE DAB (SKU: TC00000112)
Position 061 – GUMMIRING (SKU: TC00000054)
Position 062 – SCHRAUBE M2.6X6 (SKU: TC00000032)
Position 064 – PCBA-DC-BUCHSE (SKU: TC00000055)
Position 065 – SCHRAUBE M1,7X5 (SKU: TC00000015)
Position 066 – DC-Buchsenhalter blau (SKU: TC00000056)
Position 067 – RÜCKWANDSCHRANKWELLE (SKU: TC00000058)
Position 068 – DC-BUCHSENABDECKUNG (SKU: TC00000059)
Position 069 – SCHRAUBE M3X14 (SKU: TC00000060)
Position 070 – LAUTSPRECHERHALTERUNG (SKU: TC00000045)
Position 071 – LAUTSPRECHERGUMMI (SKU: TC00000047)
Position 072 – LAUTSPRECHER R (SKU: TC00000174)
Position 073 – SPK-ABDECKUNG (SKU: TC00000049)
Position 074 – GUMMIRING (SKU: TC00000051)
Position 075 – SCHRAUBE M6X14 (SKU: TC00000050)
Position 076 – BATTERIE-PLUSPLATTE (SKU: TC00000061)
Position 079 – BATTERIEABDECKUNG BLAU (SKU: TC00000064)
Position 080 – Innensechskantschraube T15 3X45 (SKU: TC00000066)
Position 081 – MITTELSCHRANKGUMMI (SKU: TC00000067)
Position 082 – SCHRAUBE M6X19 (SKU: TC00000068)
Position 083 – DRUCKFEDER (SKU: TC00000069)
Position 084 – STAHLKUGEL (SKU: TC00000070)
Position 085 – GRIFFPLATTE R (SKU: TC00000071)
Position 086 – GRIFFPLATTE L (SKU: TC00000072)
Position 087 – GRIFF L BLAU (SKU: TC00000073)
Position 088 – GRIP (SKU: TC00000075)
Position 089 – GRIFF R BLAU (SKU: TC00000076)
Position 090 – SCHRAUBE M6X20 (SKU: TC00000078)
Position 091 – SCHRAUBE M3X8 (SKU: TC00000026)
Position 092 – Batterie-Gummipolster (SKU: TC00000175)
Position 093 – SCHRAUBE M3X8 (SKU: TC00000011)
Position 094 – Flaschenöffner, Rückseite, Schwarz (Artikelnummer: TC00000080)
Position 095 – GUMMIRING (SKU: TC00000082)
Position 096 – FLASCHENÖFFNER (SKU: TC00000085)
Position 097 – HALTER (SKU: TC00000086)
Position 098 – SCHRAUBE M3X8 (SKU: TC00000011)
Position 099 – HANDYTASCHE BLAU (SKU: TC00000087)
Position 101 – SCHRAUBE M3X8 (SKU: TC00000089)
Position 102 – GUMMIRING (SKU: TC00000090)
Position 103 – SCHRAUBE M3X8 (SKU: TC00000011)
Position 104 – HINTERER SCHRANK BLAU (SKU: TC00000091)
Position 105 – SCHAFT KURZ (SKU: TC00000093)
Position 106 – SCHARNIER BLAU (SKU: TC00000094)
Position 107 – SCHAFT LANG (SKU: TC00000096)
Position 108 – LATCH BLUE (SKU: TC00000097)
Position 109 – HAKEN (SKU: TC00000099)
Position 110 – SCHRANKHALTER L BLAU (SKU: TC00000100)
Position 111 – SCHRAUBE M6X19 (SKU: TC00000068)
Position 112 – SCHRANKHALTER R BLAU (SKU: TC00000102)
Position 113 – SCHRANKHALTER BLAU (SKU: TC00000104)
Position 114 – SCHRAUBE M6X19 (SKU: TC00000068)
Position 115 – 4P-KABEL (SKU: TC00000179)
Position 116 – 8P-DRAHT (SKU: TC00000180)
Position 117 – 2P/4P DRAHTBAUGRUPPE (SKU: TC00000181)
Position 122 – LEAD UNIT (SKU: TC00000169)
Position 126 – CXT-TERMINAL-BAUGRUPPE (SKU: TC00000164)
Position 127 – LXT-ANSCHLUSSBAUGRUPPE BLAU (SKU: TC00000165)
Position 128 – MITTLERE SCHRANKBAUGRUPPE A (SKU: TC00000184)
Position 129 – DC JACK ASSY BLAU (SKU: TC00000172)
Position 130 – HINTERES GEHÄUSE, BLAU (SKU: TC00000176)

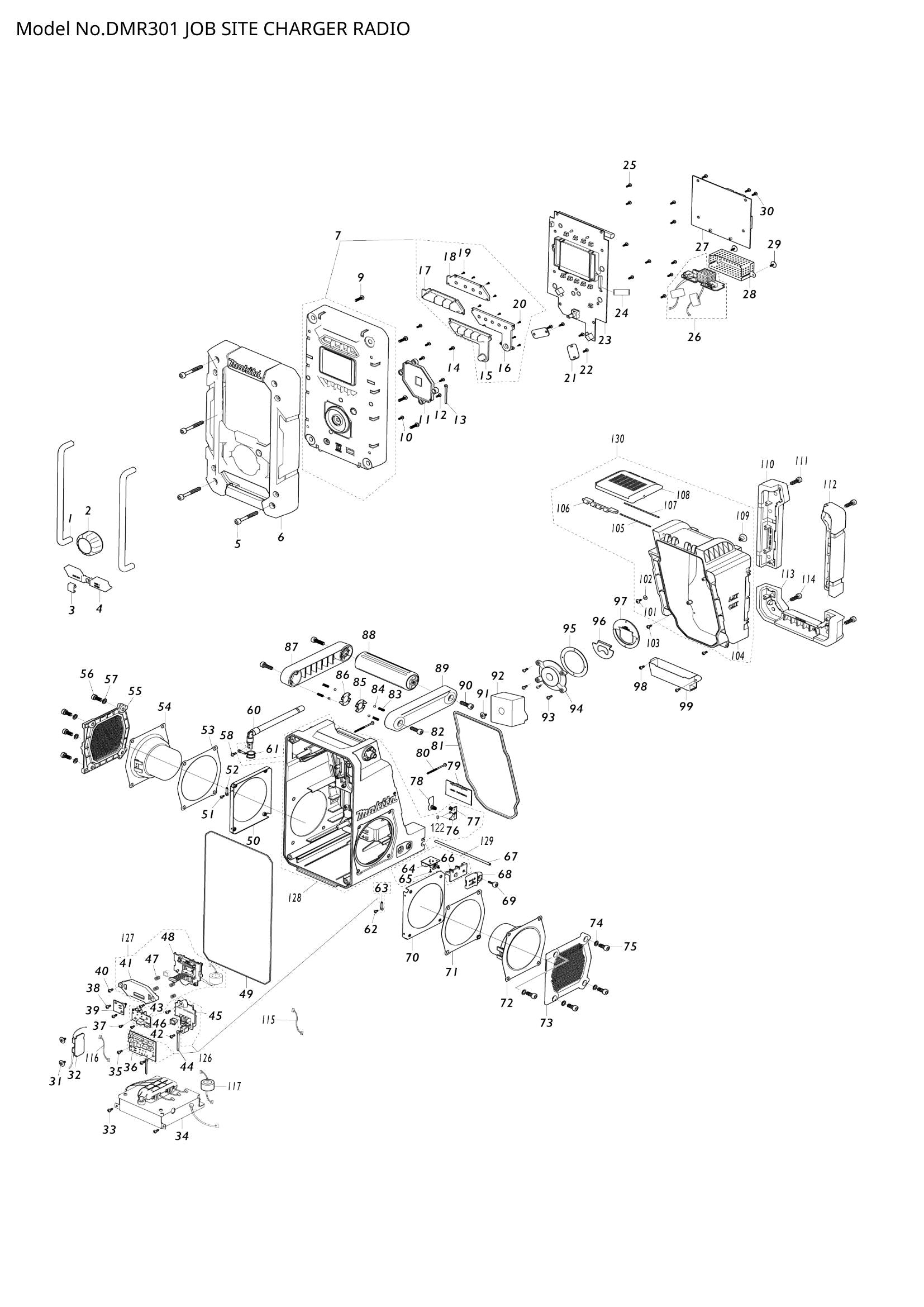

Explosionszeichnung – DMR301
