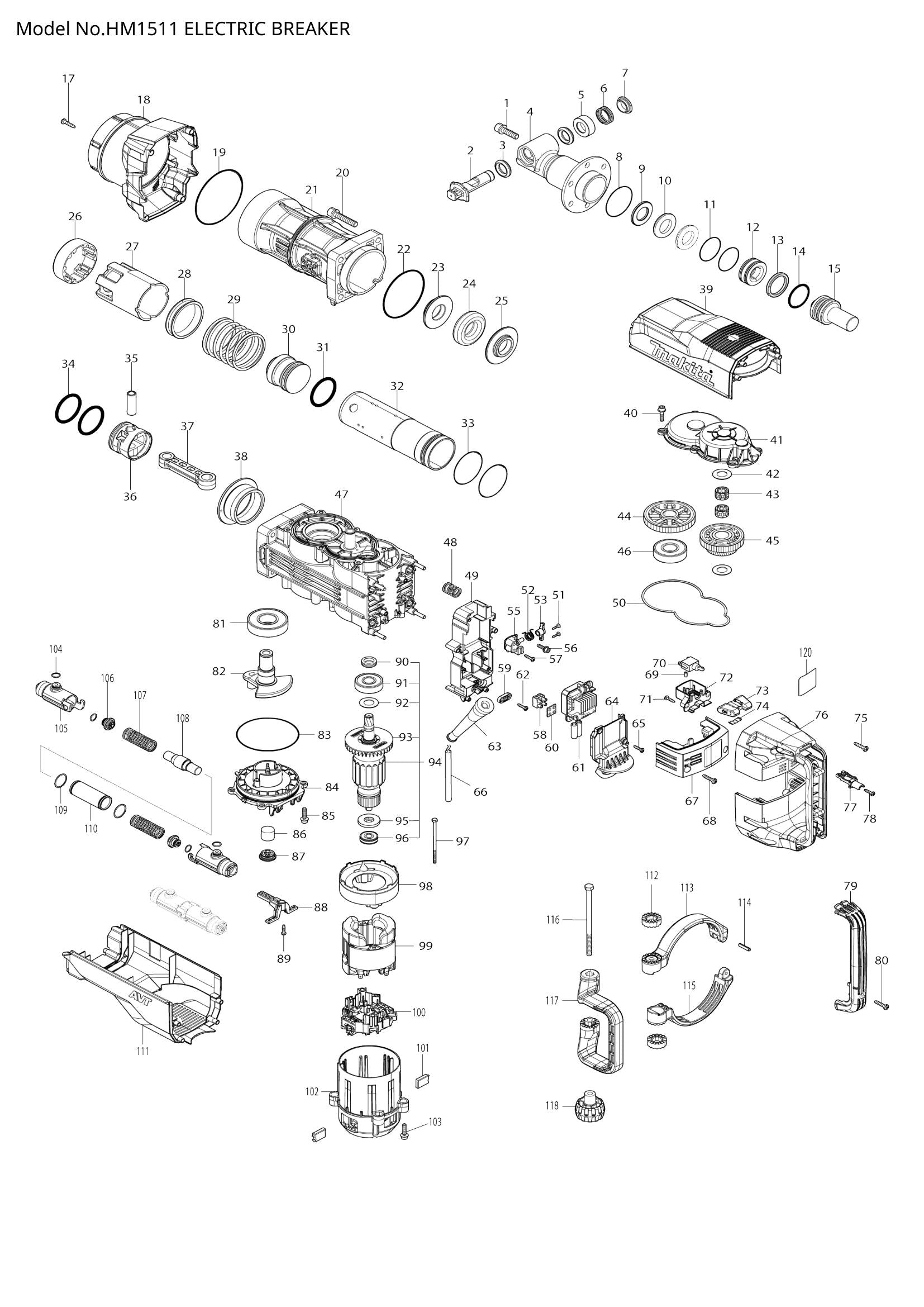

HM1511 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HM1511 exploded view

Explosionszeichnung – HM1511

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – HS-Kopfschraube M10X35 WM (SKU: 265B53-0)
  • Position 002 – WERKZEUGHALTER (SKU: 327671-1)
  • Position 003 – GUMMIRING 20 (SKU: 262197-5)
  • Position 004 – WERKZEUGHALTER A (SKU: 313322-2)
  • Position 005 – FEDERBASIS B (SKU: 327672-9)
  • Position 006 – DRUCKFEDER 28 (SKU: 232641-6)
  • Position 007 – Haltehülse (SKU: 327670-3)
  • Position 008 – O-RING 58 (SKU: 213670-8)
  • Position 009 – Unterlegscheibe 26 (Artikelnummer: 253487-7)
  • Position 011 – O-RING 45 (SKU: 213569-7)
  • Position 012 – RING 24 (SKU: 327674-5)
  • Position 013 – X-RING 38 (SKU: 213911-2)
  • Position 014 – O-RING 40 (SKU: 213912-0)
  • Position 015 – SCHLAGBOLZEN A (SKU: 327668-0)
  • Position 017 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 018 – FASSABDECKUNG (SKU: 412874-1)
  • Position 019 – O-RING106 (SKU: 213916-2)
  • Position 020 – HS-Kopfschraube M10X50 WM (SKU: 265B55-6)
  • Position 021 – FASS (SKU: 313324-8)
  • Position 022 – O-RING 90 (SKU: 213806-9)
  • Position 023 – SCHULTERRING 30 B (SKU: 327667-2)
  • Position 024 – GUMMIRING 31 (SKU: 262196-7)
  • Position 025 – SCHULTERRING 30 A (SKU: 327666-4)
  • Position 026 – FÜHRUNGSRING (SKU: 313321-4)
  • Position 027 – Gleithülse (Artikelnummer: 412859-7)
  • Position 028 – HÜLSE 65 (SKU: 327664-8)
  • Position 029 – DRUCKFEDER 66 (SKU: 232646-6)
  • Position 030 – STRIKER (SKU: 327665-6)
  • Position 031 – O-RING 48 (SKU: 213913-8)
  • Position 032 – ZYLINDER 59 (SKU: 327662-2)
  • Position 033 – O-RING 53 (SKU: 213656-2)
  • Position 034 – O-RING 48 (SKU: 213913-8)
  • Position 035 – ROHR 15 (SKU: 327663-0)
  • Position 036 – KOLBEN (SKU: 412858-9)
  • Position 037 – Pleuelstange (Artikelnummer: 412857-1)
  • Position 038 – DISTANZSTÜCK (SKU: 327661-4)
  • Position 039 – OBERE ABDECKUNG (SKU: 412875-9)
  • Position 040 – HSKOPFSCHRAUBE M6X25 MIT GM (SKU: 266923-4)
  • Position 041 – GETRIEBEABDECKUNG (SKU: 413211-2)
  • Position 042 – Unterlegscheibe 17 (Artikelnummer: 267487-1)
  • Position 043 – NADELKÄFIG 1715 (SKU: 212230-3)
  • Position 044 – SCHRÄGZAHNRAD ​​53 (SKU: 227832-2)
  • Position 045 – ZAHNRAD ​​KOMPLETT 31-45 (SKU: 227833-0)
  • Position 046 – KUGELLAGER 2216LLB (SKU: 210234-9)
  • Position 047 – KURBELGEHÄUSE A KOMPLETT (SKU: 140W38-2)
  • Position 048 – DRUCKFEDER 16 A (Artikelnummer: 232644-0)
  • Position 049 – CONTROLLER-GEHÄUSE (SKU: 412868-6)
  • Position 050 – DICHTRING (SKU: 422636-9)
  • Position 051 – Blechschraube 3x14 (Artikelnummer: 263046-9)
  • Position 052 – TORSIONSFEDER 13 (SKU: 232643-2)
  • Position 053 – HEBEL KOMPLETT (SKU: 140W48-9)
  • Position 055 – BASIS (SKU: 412871-7)
  • Position 056 – Sechskantschraube M5x20 mit (Artikelnummer: 266903-0)
  • Position 057 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 058 – Klemmenblock (Artikelnummer: 654741-6)
  • Position 059 – Zugentlastung (Artikelnummer: 687053-2)
  • Position 060 – GUMMIPLATTE (SKU: 685756-2)
  • Position 061 – CONTROLLER (SKU: 620E02-6)
  • Position 062 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 063 – CORD GUARD 10 (SKU: 682560-0)
  • Position 064 – Kabelabdeckung (SKU: 412869-4)
  • Position 065 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 066 – NETZKABEL 1,5-2-4,0 (SKU: 695123-3)
  • Position 067 – CONTROLLER-ABDECKUNG KOMPLETT (SKU: 140W49-7)
  • Position 068 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 069 – Gummistift 4 (SKU: 263027-3)
  • Position 071 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 072 – SCHALTERHALTER (SKU: 412878-3)
  • Position 073 – Schiebehebel (Artikelnummer: 451112-6)
  • Position 074 – Blattfeder (SKU: 232209-8)
  • Position 075 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 076 – GRIFF KOMPLETT (SKU: 140W50-2)
  • Position 077 – SCHALTERHALTERUNG (SKU: 412879-1)
  • Position 078 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 079 – GRIFFABDECKUNG (SKU: 412880-6)
  • Position 080 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 081 – KUGELLAGER 2818LLU (SKU: 210233-1)
  • Position 082 – KURBELWELLE (SKU: 327660-6)
  • Position 083 – O-RING 100 (SKU: 213914-6)
  • Position 084 – KURBELKAPPE A (SKU: 412862-8)
  • Position 085 – HSKOPFSCHRAUBE M6X25 MIT GM (SKU: 266923-4)
  • Position 086 – FILTER (SKU: 443127-7)
  • Position 087 – FILTERKAPPE (SKU: 424668-2)
  • Position 088 – FILTERFÜHRUNG (SKU: 412867-8)
  • Position 089 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 090 – Verschlussschraube (Artikelnummer: 332129-7)
  • Position 091 – KUGELLAGER 6303LLU (SKU: 211152-4)
  • Position 092 – Unterlegscheibe 17 (Artikelnummer: 267487-1)
  • Position 093 – FAN 80 (SKU: 240213-3)
  • Position 094 – ANKERBAUGRUPPE 240 V (SKU: 515544-2)
  • Position 095 – ISOLATIONSSCHEIBE (SKU: 681630-2)
  • Position 096 – KUGELLAGER 6200DDW (SKU: 210232-3)
  • Position 097 – + SECHSKANTSCHRAUBE M5X95 MIT GM (SKU: 265B54-8)
  • Position 098 – SCHALLPLATTE (SKU: 412861-0)
  • Position 099 – FELD 240 V (SKU: 634749-6)
  • Position 100 – Bürstenhaltereinheit (SKU: 632R65-8)
  • Position 101 – Kohlebürste CB-218 (SKU: 197129-2)
  • Position 102 – MOTORGEHÄUSE (SKU: 412860-2)
  • Position 103 – HSKOPFSCHRAUBE M6X25 MIT GM (SKU: 266923-4)
  • Position 104 – O-RING 10 (SKU: 213058-2)
  • Position 105 – ROHRHALTER (SKU: 412865-2)
  • Position 106 – FEDERFÜHRUNG (SKU: 412866-0)
  • Position 107 – DRUCKFEDER 18 (SKU: 232642-4)
  • Position 108 – GEGENGEWICHT (SKU: 327679-5)
  • Position 109 – O-RING 25 (SKU: 213915-4)
  • Position 110 – ROHR 22 (SKU: 327680-0)
  • Position 111 – HINTERE ABDECKUNG A (SKU: 412876-7)
  • Position 112 – SEITENGRIFFNOCKE (SKU: 417002-3)
  • Position 113 – SEITENGRIFFBASIS A (SKU: 312A28-5)
  • Position 114 – Federstift 5-24 (SKU: 951166-8)
  • Position 115 – SEITENGRIFFBASIS B (SKU: 312A29-3)
  • Position 116 – Sechskantschraube M8x150 (Artikelnummer: 265439-6)
  • Position 117 – SEITENGRIFF (SKU: 412881-4)
  • Position 118 – FLÜGELMUTTER M8 (SKU: 252640-2)
  • Position 120 – HM1511 NAMENSSCHILD (SKU: 858C53-9)
