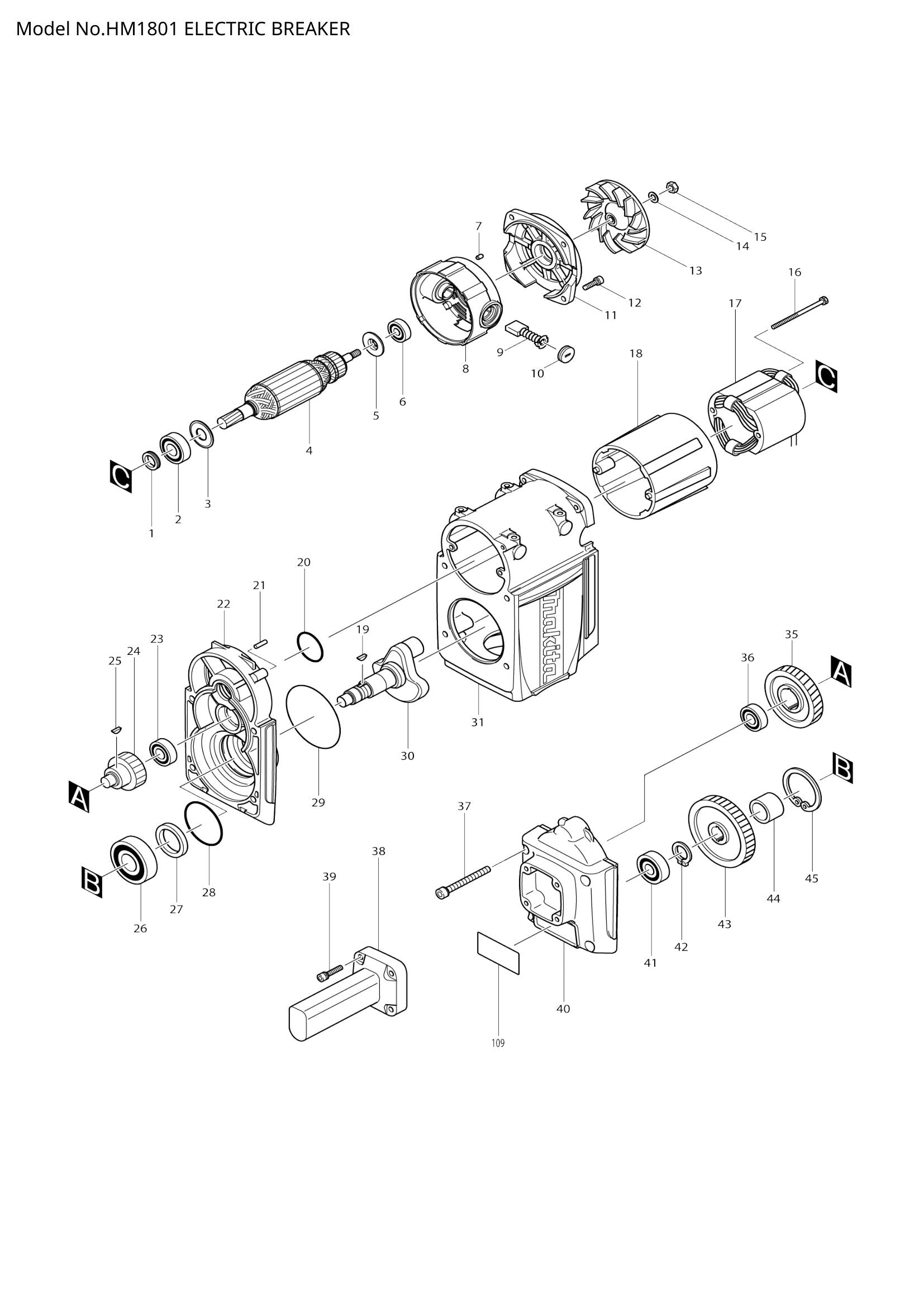

HM1801 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HM1801 exploded view

Explosionszeichnung – HM1801

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – SCHRAUBDICHTUNG (SKU: 322566-3)
  • Position 002 – KUGELLAGER 6203LLB (SKU: 211256-2)
  • Position 003 – UNTERLEGSCHEIBE 17 (SKU: 267706-5)
  • Position 004 – ANKERBAUGRUPPE 200-240 V (SKU: 516922-9)
  • Position 005 – ISOLATIONSSCHEIBE (SKU: 681646-7)
  • Position 007 – Gummistift 4 (SKU: 263002-9)
  • Position 008 – MOTORGEHÄUSE B KOMPLETT (SKU: 154586-7)
  • Position 010 – Bürstenhalterkappe (SKU: 643710-2)
  • Position 011 – LAGERGEHÄUSE (SKU: 317899-9)
  • Position 012 – Innensechskantschraube M6x22 (Artikelnummer: 265366-7)
  • Position 013 – FAN 100 (SKU: 240024-6)
  • Position 014 – Unterlegscheibe 8 (Artikelnummer: 253165-9)
  • Position 015 – SECHSKANTMUTTER M8 (SKU: 931402-8)
  • Position 016 – + SECHSKANTSCHRAUBE M5X85 (SKU: 265344-7)
  • Position 017 – FELD 240 V (SKU: 628943-0)
  • Position 018 – MOTORGEHÄUSE A (SKU: 414787-2)
  • Position 019 – WOODRUFF KEY 4 (SKU: 254001-2)
  • Position 020 – O-RING 40 (SKU: 213507-9)
  • Position 021 – PIN 5 (SKU: 256151-9)
  • Position 022 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 154585-9)
  • Position 023 – KUGELLAGER 6202 (SKU: 211209-1)
  • Position 024 – STIRNRAD 22 (SKU: 226251-9)
  • Position 025 – WOODRUFF KEY 4 (SKU: 254001-2)
  • Position 026 – KUGELLAGER 6305LLB (SKU: 211361-5)
  • Position 027 – ÖLDICHTRING 35 (SKU: 213476-4)
  • Position 028 – O-RING 61 (SKU: 213721-7)
  • Position 029 – O-RING 90 (SKU: 213806-9)
  • Position 030 – KURBELWELLE (SKU: 324544-9)
  • Position 032 – Gummistift 4 (SKU: 263002-9)
  • Position 035 – SCHRÄGZAHNRAD ​​50 (SKU: 221793-8)
  • Position 036 – KUGELLAGER 6202 (SKU: 211209-1)
  • Position 037 – Innensechskantschraube M8x75 (Artikelnummer: 922496-4)
  • Position 038 – SEITENGRIFF (SKU: 418415-1)
  • Position 039 – Innensechskantschraube M6x30 (Artikelnummer: 922353-6)
  • Position 040 – Getriebegehäuseabdeckung (Artikelnummer: 317902-6)
  • Position 041 – KUGELLAGER 6302 (SKU: 211214-8)
  • Position 042 – Sicherungsring S-20 (SKU: 961060-6)
  • Position 043 – STIRNRAD 47 (SKU: 226242-0)
  • Position 044 – HÜLSE 25 (SKU: 331416-1)
  • Position 045 – Sicherungsring R-62 (SKU: 962301-3)
  • Position 046 – Innensechskantschraube M6x20 (Artikelnummer: 922331-6)
  • Position 047 – Unterlegscheibe 6 (Artikelnummer: 941152-7)
  • Position 049 – Unterlegscheibe 63 (Artikelnummer: 267296-8)
  • Position 050 – DISTANZSTÜCK (SKU: 324580-5)
  • Position 051 – NADELLAGER 2520 (SKU: 212358-7)
  • Position 052 – Pleuelstange (Artikelnummer: 322476-4)
  • Position 053 – O-RING 55 (SKU: 213662-7)
  • Position 054 – KOLBEN (SKU: 324536-8)
  • Position 055 – PIN 15 (SKU: 268130-5)
  • Position 056 – O-RING 52 (SKU: 213666-9)
  • Position 057 – Zylinderlaufbuchse 62 (Artikelnummer: 331694-3)
  • Position 058 – O-RING 52 (SKU: 213666-9)
  • Position 059 – STRIKER (SKU: 324546-5)
  • Position 065 – O-RING 95 (SKU: 213855-6)
  • Position 066 – KURBELKAPPE (SKU: 419001-1)
  • Position 067 – Innensechskantschraube M6x20 (Artikelnummer: 922331-6)
  • Position 078 – PIN 5 (SKU: 256151-9)
  • Position 080 – DICHTUNG (SKU: 162241-7)
  • Position 081 – FASS (SKU: 317917-3)
  • Position 082 – Federscheibe 12 (SKU: 942301-9)
  • Position 083 – Innensechskantschraube M12x55 (Artikelnummer: 922677-0)
  • Position 084 – O-RING 53 (SKU: 213660-1)
  • Position 085 – ZYLINDER B (SKU: 322548-5)
  • Position 086 – GUMMIRING 54 (SKU: 262050-5)
  • Position 087 – Federstift 8-40 (SKU: 951272-9)
  • Position 088 – WERKZEUGHALTERWELLE (SKU: 324238-6)
  • Position 089 – WERKZEUGHALTER (SKU: 324236-0)
  • Position 090 – PIN 4 (Artikelnummer: 256219-1)
  • Position 091 – Werkzeughalterung (Artikelnummer: 322477-2)
  • Position 092 – DRUCKFEDER 12 (SKU: 233083-7)
  • Position 093 – Sicherungsring (Artikelnummer: 322560-5)
  • Position 094 – Innensechskantschraube M12x45 (Artikelnummer: 265989-1)
  • Position 095 – Federscheibe 12 (SKU: 253989-3)
  • Position 096 – WERKZEUGHALTER 29 (SKU: 324539-2)
  • Position 097 – O-RING 75 (SKU: 213755-0)
  • Position 098 – X-RING 40 (Artikelnummer: 213517-6)
  • Position 099 – SCHLAGBOLZEN (SKU: 324545-7)
  • Position 100 – O-RING 60 (SKU: 213667-7)
  • Position 101 – Schlagbolzenhalter (SKU: 324541-5)
  • Position 102 – NETZKABEL 1,5-2-4,0 (SKU: 695123-3)
  • Position 103 – Kabelschutz 12-125 (SKU: 682546-4)
  • Position 104 – Kontrollleuchte (Artikelnummer: 631671-8)
  • Position 105 – FÜHRUNGSEINHEIT (SKU: 638378-7)
  • Position 106 – LINSE (SKU: 418951-7)
  • Position 107 – HINTERES GEHÄUSE (SKU: 317901-8)
  • Position 108 – Innensechskantschraube M6x45 (Artikelnummer: 922366-7)
  • Position 110 – OBERE ABDECKUNG (SKU: 418954-1)
  • Position 111 – GRIFF-UNTERSOCKEL (SKU: 419044-3)
  • Position 112 – SCHWAMMBLATT (SKU: 685700-9)
  • Position 113 – SCHWAMM (SKU: 685722-9)
  • Position 115 – Zugentlastung (Artikelnummer: 687053-2)
  • Position 116 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 117 – Rauschunterdrücker (Artikelnummer: 645200-1)
  • Position 118 – SCHWAMM (SKU: 685722-9)
  • Position 119 – Klemmenblock (Artikelnummer: 654554-5)
  • Position 120 – Innensechskantschraube M6X65 (Artikelnummer: 265535-0)
  • Position 121 – Unterlegscheibe 6 (Artikelnummer: 941152-7)
  • Position 122 – GRIFF (SKU: 418333-3)
  • Position 123 – SCHALTHEBEL (SKU: 418332-5)
  • Position 124 – Staubschutzplatte (Artikelnummer: 421850-4)
  • Position 125 – PIN 4 (Artikelnummer: 256206-0)
  • Position 126 – UNTERSTÜTZUNG (SKU: 345355-9)
  • Position 127 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 128 – SCHALTER C3D-15MS (SKU: 651131-4)
  • Position 129 – SCHALTERABDECKUNG (SKU: 419045-1)
  • Position 130 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 131 – SCHWAMMBLATT (SKU: 685718-0)
  • Position 132 – Unterlegscheibe 6 (Artikelnummer: 941152-7)
  • Position 135 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 136 – KAPPE GUMMI (SKU: 424132-3)
