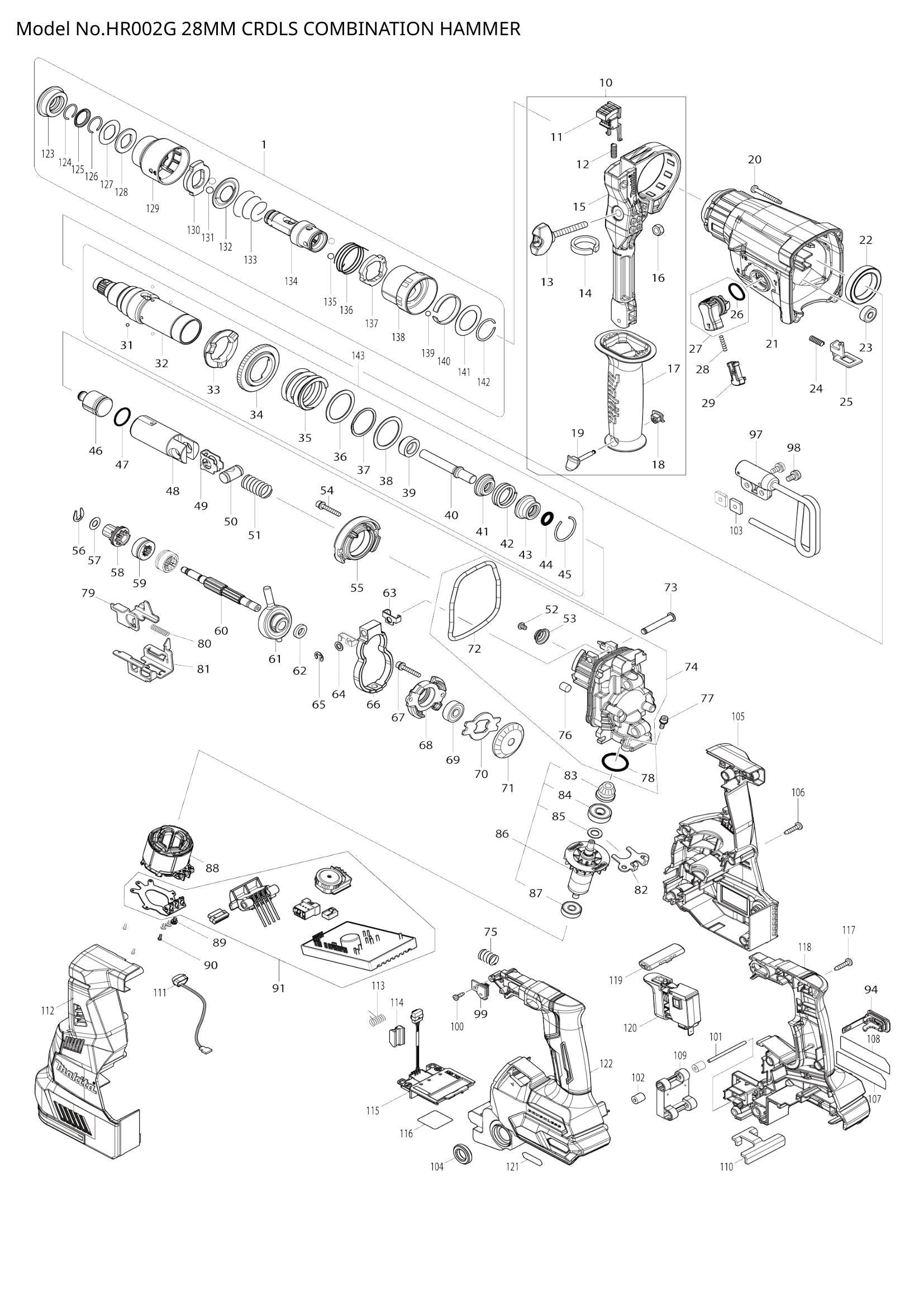

HR002G exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HR002G exploded view

Explosionszeichnung – HR002G

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – WERKZEUGHALTERSATZ (SKU: 199138-7)
  • Position 010 – GRIFFBAUGRUPPE (SKU: 126882-3)
  • Position 011 – Verriegelungsknopf komplett (Artikelnummer: 144959-2)
  • Position 012 – DRUCKFEDER 4 (SKU: 233360-7)
  • Position 013 – Rändelschraube M6X50 (SKU: 265625-9)
  • Position 014 – SCHWAMMBLATT (SKU: 422258-5)
  • Position 015 – SEITLICHER GRIFFBASIS (SKU: 458355-1)
  • Position 016 – SECHSKANTMUTTER M6 (Artikelnummer: 931302-2)
  • Position 017 – GRIP 36 (SKU: 458357-7)
  • Position 018 – KAPPE (SKU: 422255-1)
  • Position 019 – FIX PIN (SKU: 161838-9)
  • Position 020 – Blechschraube 4x35 (Artikelnummer: 266351-3)
  • Position 021 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 144965-7)
  • Position 022 – KUGELLAGER 6806LLU (SKU: 211294-4)
  • Position 023 – KUGELLAGER 606ZZ (SKU: 211012-0)
  • Position 024 – DRUCKFEDER 4 (SKU: 233360-7)
  • Position 025 – SCHLOSSPLATTE (SKU: 347228-2)
  • Position 026 – O-RING 17 (SKU: 213278-8)
  • Position 027 – SCHALTHEBELBAUM (SKU: 135961-6)
  • Position 028 – DRUCKFEDER 3 (SKU: 234264-6)
  • Position 029 – SPERRKNOPF (SKU: 457709-9)
  • Position 031 – STAHLKUGEL 3 (SKU: 216019-1)
  • Position 032 – Werkzeughalterführung komplett (Artikelnummer: 144966-5)
  • Position 033 – Antriebsflansch (Artikelnummer: 332139-4)
  • Position 034 – STIRNRAD 51 (SKU: 227360-7)
  • Position 035 – DRUCKFEDER 31 (SKU: 234148-8)
  • Position 036 – Unterlegscheibe 30 (Artikelnummer: 267153-0)
  • Position 037 – SPIRO-SICHERUNGSSCHEIBE 30 (SKU: 257932-4)
  • Position 038 – Unterlegscheibe 30 (Artikelnummer: 267153-0)
  • Position 039 – HÜLSE 9B (SKU: 325783-4)
  • Position 040 – SCHLAGBOLZEN B (SKU: 325791-5)
  • Position 041 – UNTERLEGSCHEIBE 10 (SKU: 325792-3)
  • Position 042 – DRUCKFEDER 20 (SKU: 234149-6)
  • Position 043 – O-RING-GEHÄUSE B (SKU: 325793-1)
  • Position 044 – O-RING 9 (SKU: 213073-6)
  • Position 045 – RINGFEDER 28 (SKU: 233979-2)
  • Position 046 – STRIKER (SKU: 325784-2)
  • Position 047 – O-RING 17,5 (SKU: 213258-4)
  • Position 048 – KOLBENZYLINDER (SKU: 327079-9)
  • Position 049 – FÜHRUNGSPLATTE (SKU: 346036-8)
  • Position 050 – KOLBENGELENK (SKU: 324215-8)
  • Position 051 – DRUCKFEDER 14 (SKU: 232449-8)
  • Position 052 – TORX-INNENSCHRAUBE M4 (SKU: 265A87-7)
  • Position 053 – FEDERFÜHRUNG (SKU: 347344-0)
  • Position 054 – Innensechskantschraube M4x25 (Artikelnummer: 922148-7)
  • Position 055 – INNENSTÜTZE KOMPLETT (SKU: 144960-7)
  • Position 056 – STOP RING EXT U-6 (SKU: 257336-0)
  • Position 057 – Unterlegscheibe 7 (Artikelnummer: 253186-1)
  • Position 058 – STIRNRAD 10 (SKU: 226170-9)
  • Position 060 – NOCKENWELLE (SKU: 327078-1)
  • Position 061 – Taumelscheibenlager 10 (Artikelnummer: 219030-2)
  • Position 062 – RING 8 (SKU: 257321-3)
  • Position 063 – GEWICHTSHALTERFÜHRUNG (SKU: 346538-4)
  • Position 064 – Unterlegscheibe 6 (Artikelnummer: 253077-6)
  • Position 065 – ANSCHLAGRING E-5 (SKU: 961018-5)
  • Position 066 – GEGENGEWICHT (SKU: 310869-7)
  • Position 067 – Innensechskantschraube M4x25 (Artikelnummer: 922148-7)
  • Position 068 – LAGERGEHÄUSE (SKU: 319674-9)
  • Position 069 – KUGELLAGER 608ZZ (SKU: 211032-4)
  • Position 070 – LAGERHALTER B (SKU: 347343-2)
  • Position 071 – Spiralkegelrad 32 (Artikelnummer: 221599-4)
  • Position 072 – O-RING 74 (SKU: 213850-6)
  • Position 073 – FLAT FILLISTER HD PIN 6 (SKU: 256536-9)
  • Position 074 – INNENGEHÄUSEBAUGRUPPE (SKU: 136194-6)
  • Position 075 – DRUCKFEDER 10 (SKU: 232436-7)
  • Position 076 – FILZ (SKU: 443153-6)
  • Position 077 – Innensechskantschraube M4x12 (Artikelnummer: 922118-6)
  • Position 078 – O-RING 22.4 (SKU: 213008-7)
  • Position 079 – WECHSELPLATTE B (SKU: 347230-5)
  • Position 080 – DRUCKFEDER 5 (SKU: 234343-0)
  • Position 081 – WECHSELPLATTE A (SKU: 347229-0)
  • Position 082 – LAGERHALTER A (SKU: 346536-8)
  • Position 083 – Spiralkegelrad 11 KOMPLETT (SKU: 144964-9)
  • Position 084 – KUGELLAGER 608LLU (SKU: 210024-0)
  • Position 085 – Unterlegscheibe 8 (Artikelnummer: 253835-0)
  • Position 087 – KUGELLAGER 626DDW (SKU: 210022-4)
  • Position 088 – STATOR (SKU: 629454-8)
  • Position 089 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
  • Position 090 – Blechschraube PT 2X6 (SKU: 266490-9)
  • Position 094 – KAPPE KOMPLETT (SKU: 140G30-2)
  • Position 099 – SENSORSCHALTKREIS (SKU: 620C01-6)
  • Position 100 – Blechschraube BIND PT 3X10 (SKU: 266007-8)
  • Position 101 – STANGE 3 (SKU: 256886-2)
  • Position 102 – SCHWAMMHÜLLE 3 (SKU: 422472-3)
  • Position 103 – Vierkantmutter M5 (Artikelnummer: 264002-2)
  • Position 104 – DÄMPFERRING 12 (SKU: 459184-5)
  • Position 105 – GEHÄUSESATZ (SKU: 183N64-4)
  • Position 106 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 107 – HR002G NAMENSSCHILD (SKU: 856N37-7)
  • Position 109 – BESCHLEUNIGUNGSMESSERSCHALTUNG (SKU: 620C00-8)
  • Position 110 – Stützplatte (Artikelnummer: 346039-2)
  • Position 111 – LED-SCHALTUNG (SKU: 620549-0)
  • Position 112 – GEHÄUSESATZ (SKU: 183N64-4)
  • Position 113 – TORSIONSFEDER 6 (SKU: 233598-4)
  • Position 114 – ÖFFNER (SKU: 313226-8)
  • Position 115 – TERMINALEINHEIT (SKU: 632P64-8)
  • Position 116 – HR002G SERIENNR.-ETIKETT (SKU: 856N43-2)
  • Position 117 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 118 – GRIFFSATZ (SKU: 183N52-1)
  • Position 119 – V/H-Umschalthebel (SKU: 453124-5)
  • Position 120 – SCHALTER C3JR-4B-2 (SKU: 651439-6)
  • Position 121 – XGT-LOGO-ETIKETT (SKU: 8005T5-8)
  • Position 122 – GRIFFSATZ (SKU: 183N52-1)
  • Position 123 – CAP 35 (SKU: 286288-8)
  • Position 124 – RINGFEDER 14 (SKU: 233989-9)
  • Position 125 – Unterlegscheibe 16 (Artikelnummer: 346221-3)
  • Position 126 – RINGFEDER 15 (SKU: 233992-0)
  • Position 127 – Unterlegscheibe 17 (Artikelnummer: 267437-6)
  • Position 128 – GUMMISCHEIBE 16 (SKU: 424364-2)
  • Position 129 – Spannfutterabdeckung (SKU: 458358-5)
  • Position 130 – STOPPER (SKU: 327081-2)
  • Position 131 – STAHLKUGEL 7.0 (SKU: 216022-2)
  • Position 132 – Führungsscheibe (Artikelnummer: 346177-0)
  • Position 133 – KONISCHE KOMP.FEDER 21-29 (SKU: 233916-6)
  • Position 134 – WERKZEUGHALTER (SKU: 327080-4)
  • Position 135 – STAHLKUGEL 6 (SKU: 216013-3)
  • Position 136 – TORSIONSFEDER 31 (SKU: 231669-1)
  • Position 137 – WECHSELRING (SKU: 345334-7)
  • Position 138 – WECHSELABDECKUNG (SKU: 418218-3)
  • Position 139 – STAHLKUGEL 5.0 (SKU: 216018-3)
  • Position 140 – Blattfeder (Artikelnummer: 345335-5)
  • Position 141 – Unterlegscheibe 24 (Artikelnummer: 267270-6)
  • Position 142 – RINGFEDER 21 (SKU: 233924-7)
  • Position 143 – WERKZEUGHALTER-BAUGRUPPE (SKU: 135965-8)
