Name: Explosionszeichnung – HR005G
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

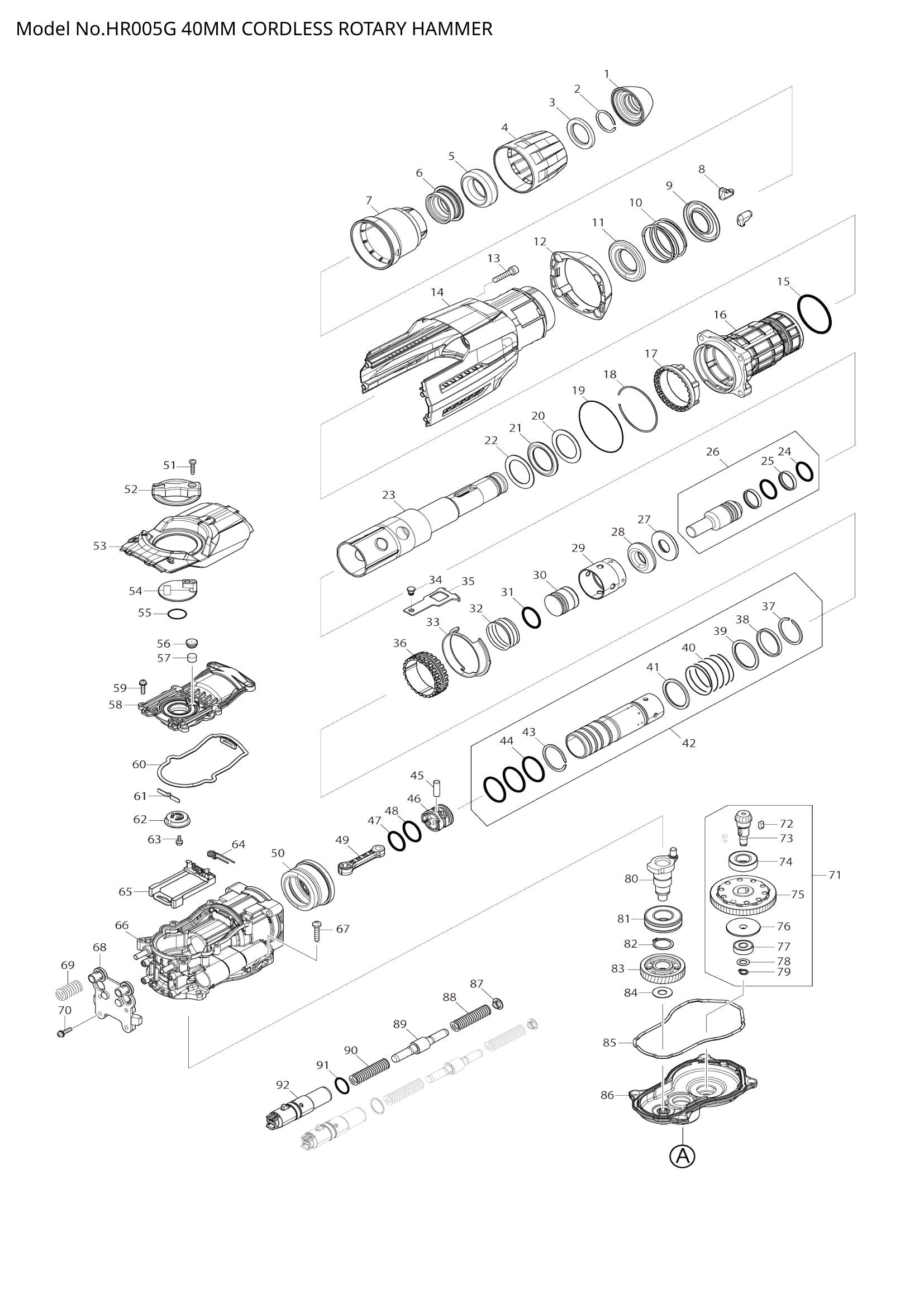

Position 001 – WERKZEUGHALTERKAPPE (SKU: 286292-7)
Position 002 – RINGFEDER 25 (SKU: 233948-3)
Position 003 – RING 28 (SKU: 257308-5)
Position 004 – Spannfutterabdeckung (SKU: 454330-5)
Position 005 – GUMMIRING 30 (SKU: 262167-4)
Position 006 – Spannring (Artikelnummer: 326272-2)
Position 007 – AUSLÖSEABDECKUNG (SKU: 454331-3)
Position 008 – WERKZEUGHALTER (SKU: 310257-8)
Position 009 – FEDERFÜHRUNG (SKU: 346670-4)
Position 010 – DRUCKFEDER 46 (SKU: 234288-2)
Position 011 – FEDERFÜHRUNG (SKU: 346670-4)
Position 012 – GEHÄUSEKAPPE (SKU: 424560-2)
Position 013 – Innensechskantschraube M6x30 (Artikelnummer: 922351-0)
Position 014 – GEHÄUSEABDECKUNG A KOMPLETT (SKU: 141957-7)
Position 015 – O-RING 46 (SKU: 213615-6)
Position 016 – LAUF KOMPLETT (SKU: 141956-9)
Position 017 – Verriegelungshülse (SKU: 454337-1)
Position 018 – RINGFEDER 59 (SKU: 234290-5)
Position 019 – O-RING 65 (SKU: 213707-1)
Position 020 – Unterlegscheibe 32 (Artikelnummer: 267469-3)
Position 021 – GUMMIRING 32 (SKU: 262168-2)
Position 022 – Unterlegscheibe 32 (Artikelnummer: 267469-3)
Position 023 – WERKZEUGHALTER (SKU: 326268-3)
Position 024 – O-RING 20 (SKU: 213317-4)
Position 025 – FLUORIDRING 25 (SKU: 213392-0)
Position 026 – SCHLAGBOLZENBAUGRUPPE (SKU: 136377-8)
Position 027 – RING 17 (SKU: 326274-8)
Position 028 – GUMMIRING 18 (SKU: 262166-6)
Position 029 – Gleithülse (Artikelnummer: 454347-8)
Position 030 – STRIKER (SKU: 326270-6)
Position 031 – O-RING 22 (SKU: 213695-2)
Position 032 – DRUCKFEDER 33 (SKU: 234289-0)
Position 033 – FÜHRUNGSRING (SKU: 346673-8)
Position 034 – Flachstift mit Linsenkopf 6 (SKU: 256548-2)
Position 035 – Verbindungsplatte (SKU: 346671-2)
Position 036 – Antriebshülse (Artikelnummer: 313255-1)
Position 037 – Sicherungsring (ext.) WR-32.5 (SKU: 257991-8)
Position 038 – RING 33 (SKU: 257340-9)
Position 039 – Unterlegscheibe 33 (Artikelnummer: 267470-8)
Position 040 – DRUCKFEDER 34 (SKU: 234287-4)
Position 041 – Unterlegscheibe 33 (Artikelnummer: 267470-8)
Position 042 – ZYLINDERBAUGRUPPE (SKU: 136378-6)
Position 043 – Sicherungsring (außen) WR-32.5 (SKU: 257991-8)
Position 044 – O-RING 30 (SKU: 213406-5)
Position 045 – PIN 7 (SKU: 256197-5)
Position 046 – KOLBEN (SKU: 419004-5)
Position 047 – O-RING 21 (SKU: 213379-2)
Position 048 – O-RING 22 (SKU: 213695-2)
Position 049 – Pleuelstange (Artikelnummer: 454317-7)
Position 050 – Spiralkegelrad 26 (Artikelnummer: 227613-4)
Position 051 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 052 – SCHALTHEBEL (SKU: 454326-6)
Position 053 – Kurbeldeckelabdeckung (Artikelnummer: 313325-6)
Position 054 – KURBELHEBEL (SKU: 454345-2)
Position 055 – O-RING 18 (SKU: 213262-3)
Position 056 – FILTERKAPPE (SKU: 424556-3)
Position 057 – FILTER (SKU: 443182-9)
Position 058 – KURBELKAPPE (SKU: 454319-3)
Position 059 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 060 – DICHTRING B (SKU: 424559-7)
Position 061 – Blattfeder (SKU: 232280-2)
Position 062 – Verbindungshebel (Artikelnummer: 458100-4)
Position 063 – Flachkopfschraube M4x10 (Artikelnummer: 911511-9)
Position 064 – TORSIONSFEDER 7 (SKU: 233603-7)
Position 065 – LINK GUIDE (SKU: 454338-9)
Position 066 – KURBELGEHÄUSE A KOMPLETT (SKU: 141953-5)
Position 067 – Blechschraube 5x25 (Artikelnummer: 266041-8)
Position 068 – FEDERHALTER KOMPLETT (SKU: 140Y51-2)
Position 069 – DRUCKFEDER 12 (SKU: 234282-4)
Position 070 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 071 – DREHMOMENTBEGRENZERBAUGRUPPE (SKU: 126290-8)
Position 072 – SCHLÜSSEL 4 (SKU: 254239-9)
Position 073 – Spiralkegelrad 7 (Artikelnummer: 227612-6)
Position 074 – KUGELLAGER 6002LLU (SKU: 211232-6)
Position 075 – DREHMOMENTBEGRENZER KOMPLETT (SKU: 141959-3)
Position 076 – SCHULTERSCHEIBE 8 (SKU: 324727-1)
Position 077 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 078 – Unterlegscheibe 8 (Artikelnummer: 253215-0)
Position 079 – Sicherungsring (außen) S-8 (SKU: 961004-6)
Position 080 – KURBELWELLE (SKU: 326271-4)
Position 081 – KUGELLAGER 6004LLU (SKU: 210183-0)
Position 082 – Sicherungsring S-20 (SKU: 961060-6)
Position 083 – SCHRÄGZAHNRAD 37 (SKU: 227772-4)
Position 084 – Unterlegscheibe 10 (Artikelnummer: 253180-3)
Position 085 – DICHTRING A (SKU: 424558-9)
Position 086 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 141955-1)
Position 087 – FEDERPLATTE (SKU: 454342-8)
Position 088 – DRUCKFEDER 11 (SKU: 234286-6)
Position 089 – GEGENGEWICHT (SKU: 326273-0)
Position 090 – DRUCKFEDER 11 (SKU: 234286-6)
Position 091 – O-RING 19 (SKU: 213325-5)
Position 092 – HALTER KOMPLETT (SKU: 142289-5)
Position 093 – ÖLDICHTRING 15 (SKU: 213231-4)
Position 094 – HÜLSE 12 (SKU: 331596-3)
Position 095 – KUGELLAGER 6201LLU (SKU: 211137-0)
Position 096 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
Position 098 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 099 – Blechschraube 4x25 (Artikelnummer: 265999-8)
Position 100 – Prallplatte (Artikelnummer: 458099-3)
Position 101 – STATOR (SKU: 629335-6)
Position 102 – FÜHRUNGSEINHEIT (SKU: 632R64-0)
Position 103 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
Position 104 – CONTROLLER B (SKU: 620D76-1)
Position 105 – STOPPER (SKU: 687B69-9)
Position 106 – Blechschraube PT 2X6 (SKU: 266490-9)
Position 107 – GUARD 40 (SKU: 454348-6)
Position 108 – Blechschraube 4x25 (Artikelnummer: 265999-8)
Position 109 – Wellenscheibe 15 (Artikelnummer: 267721-9)
Position 110 – MOTORGEHÄUSE (SKU: 458051-1)
Position 111 – Schulterstift 4-6 (SKU: 256380-4)
Position 112 – FÜHRUNGSPLATTE (SKU: 347299-9)
Position 113 – Innensechskantschraube M4x10 (Artikelnummer: 922111-0)
Position 114 – BASIS (SKU: 412951-9)
Position 115 – TORSIONSFEDER 13 (SKU: 232643-2)
Position 116 – HEBEL KOMPLETT (SKU: 140W56-0)
Position 117 – Blechschraube 3x14 (Artikelnummer: 263046-9)
Position 118 – SENSORSCHALTKREIS (SKU: 620D75-3)
Position 119 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 120 – WÄHLSCHALTUNG (SKU: 620796-3)
Position 121 – MOTORGEHÄUSEABDECKUNG KOMPLETT (SKU: 140W55-2)
Position 122 – Blechschraube 4x25 (Artikelnummer: 265999-8)
Position 123 – Blechschraube 4x25 (Artikelnummer: 265999-8)
Position 124 – GEHÄUSESATZ (SKU: 183R84-2)
Position 125 – DRUCKFEDER 8 (SKU: 232411-3)
Position 126 – LED-SCHALTUNG (SKU: 620549-0)
Position 128 – BESCHLEUNIGUNGSMESSERSCHALTUNG (SKU: 620D74-5)
Position 129 – SCHWAMMHÜLLE 3 (SKU: 422472-3)
Position 130 – STANGE 3 (SKU: 256886-2)
Position 131 – Polstergummi (Artikelnummer: 422642-4)
Position 132 – DRUCKFEDER 13 (SKU: 232650-5)
Position 133 – BATTERIEHALTER-SET (SKU: 183R85-0)
Position 134 – Stützplatte (Artikelnummer: 346039-2)
Position 135 – TERMINALEINHEIT (SKU: 632P49-4)
Position 136 – BATTERIEHALTER-SET (SKU: 183R85-0)
Position 137 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 138 – Blattfeder (SKU: 232152-1)
Position 139 – Abzugssperre (SKU: 412953-5)
Position 140 – SCHALTHEBEL (SKU: 458097-7)
Position 141 – DRUCKFEDER 5 (SKU: 232418-9)
Position 142 – SCHALTER C3XA-1PSPM (SKU: 651083-9)
Position 143 – GEHÄUSESATZ (SKU: 183R84-2)
Position 144 – KAPPE KOMPLETT (SKU: 140F99-0)
Position 145 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 146 – XGT-LOGO-ETIKETT (SKU: 8012U4-2)
Position 147 – HR005G SERIENNR.-ETIKETT (SKU: 857X76-0)
Position 148 – HR005G NAMENSSCHILD (SKU: 857X71-0)
