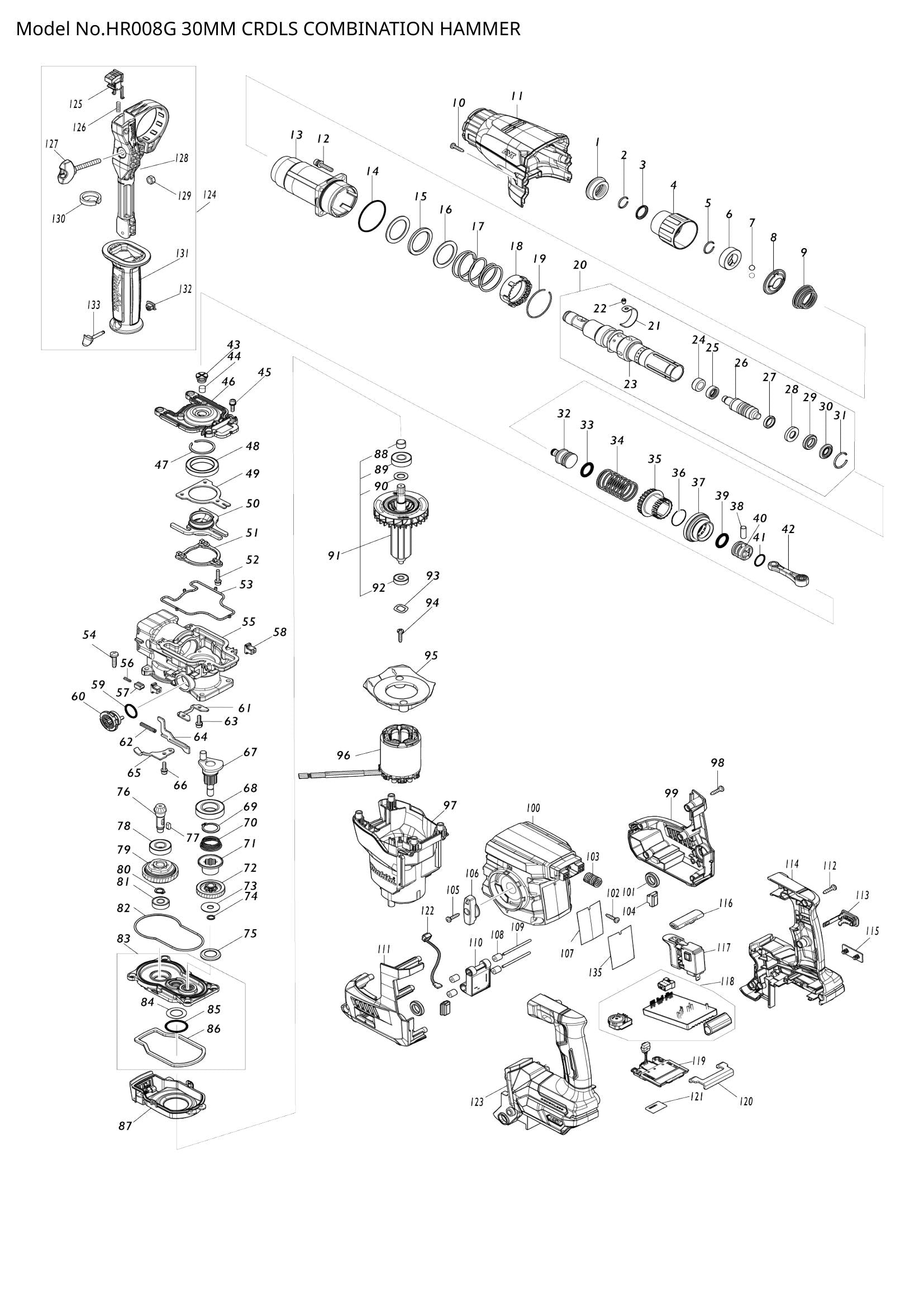

HR008G exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HR008G exploded view

Explosionszeichnung – HR008G

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – CAP 35 (SKU: 286288-8)
  • Position 002 – RINGFEDER 14 (SKU: 233989-9)
  • Position 003 – UNTERLEGSCHEIBE 16 (SKU: 346834-0)
  • Position 004 – Spannfutterabdeckung (SKU: 459685-3)
  • Position 005 – RINGFEDER 15 (SKU: 233992-0)
  • Position 006 – RING 17 (SKU: 327269-4)
  • Position 007 – STAHLKUGEL 7.0 (SKU: 216022-2)
  • Position 008 – Führungsscheibe (Artikelnummer: 347944-6)
  • Position 009 – KONISCHE KOMP.FEDER 21-34 (SKU: 232503-8)
  • Position 010 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 011 – FASSABDECKUNG (SKU: 459167-5)
  • Position 012 – Sechskantschraube M5x25 mit WR (Artikelnummer: 266793-1)
  • Position 013 – LAUF KOMPLETT (SKU: 140J35-0)
  • Position 014 – O-RING 46 (SKU: 213620-3)
  • Position 015 – GUMMIRING 31 (SKU: 422493-5)
  • Position 016 – Unterlegscheibe 31 (Artikelnummer: 267354-0)
  • Position 017 – DRUCKFEDER 37 (SKU: 232496-9)
  • Position 018 – Verriegelungshülse (SKU: 419986-1)
  • Position 019 – RINGFEDER 41 (SKU: 233952-2)
  • Position 020 – Werkzeughalterbaugruppe (Artikelnummer: 136312-6)
  • Position 021 – Blattfeder (Artikelnummer: 347501-0)
  • Position 022 – Schulterstift 4 (SKU: 256598-7)
  • Position 023 – WERKZEUGHALTER (SKU: 327277-5)
  • Position 024 – HÜLSE 11 (SKU: 327515-5)
  • Position 025 – RING 11 (SKU: 327516-3)
  • Position 026 – SCHLAGBOLZEN A KOMPLETT (SKU: 140S89-1)
  • Position 027 – DICHTRING 12 (SKU: 213880-7)
  • Position 028 – RING 11 (SKU: 327268-6)
  • Position 029 – DÄMPFERRING 12 (SKU: 424267-0)
  • Position 030 – UNTERLEGSCHEIBE 11 (SKU: 327271-7)
  • Position 031 – RINGFEDER 21 (SKU: 231987-7)
  • Position 032 – STRIKER (SKU: 327266-0)
  • Position 033 – O-RING 16 (SKU: 213881-5)
  • Position 034 – DRUCKFEDER 27 (SKU: 232497-7)
  • Position 035 – Antriebshülse (Artikelnummer: 327276-7)
  • Position 036 – RINGFEDER 24 (SKU: 232501-2)
  • Position 037 – Spiralkegelrad 31 (Artikelnummer: 226868-8)
  • Position 038 – PIN 7 (SKU: 268122-4)
  • Position 039 – O-RING 16 (SKU: 213881-5)
  • Position 040 – KOLBEN (SKU: 319807-6)
  • Position 041 – O-RING 16 (SKU: 213226-7)
  • Position 042 – Pleuelstange komplett (Artikelnummer: 140J36-8)
  • Position 043 – FILTERKAPPE (SKU: 459180-3)
  • Position 044 – FILZ (SKU: 443153-6)
  • Position 045 – Innensechskantschraube M4x14 (Artikelnummer: 922123-3)
  • Position 046 – KURBELKAPPE (SKU: 319802-6)
  • Position 047 – Sicherungsring (Artikelnummer: 961140-8)
  • Position 048 – KUGELLAGER 6806DDW (SKU: 211423-9)
  • Position 049 – LAGERHALTER B (SKU: 347500-2)
  • Position 050 – GEGENGEWICHT KOMPLETT (SKU: 140J31-8)
  • Position 051 – GEWICHTSHALTER (SKU: 310927-9)
  • Position 052 – Sechskantschraube M4x20 mit Innensechskant (Artikelnummer: 266948-8)
  • Position 053 – DICHTRING B (SKU: 459182-9)
  • Position 054 – Blechschraube 5x20 (Artikelnummer: 266021-4)
  • Position 055 – KURBELGEHÄUSE KOMPLETT (SKU: 140J33-4)
  • Position 056 – DRUCKFEDER 2 (SKU: 232499-3)
  • Position 057 – MAIS SCHIEBEN (SKU: 310929-5)
  • Position 058 – FIX GUIDE (SKU: 455165-7)
  • Position 059 – O-RING 18 (SKU: 213262-3)
  • Position 060 – Verbindungshebel (Artikelnummer: 459175-6)
  • Position 061 – LAGERHALTER A (SKU: 347497-5)
  • Position 062 – DRUCKFEDER 4 (SKU: 234019-9)
  • Position 063 – Innensechskantschraube M4x14 (Artikelnummer: 922123-3)
  • Position 064 – Verbindungsplatte (Artikelnummer: 345814-3)
  • Position 065 – FÜHRUNGSPLATTE (SKU: 347498-3)
  • Position 066 – Innensechskantschraube M4x14 (Artikelnummer: 922123-3)
  • Position 067 – KURBELWELLE KOMPLETT (SKU: 140M22-7)
  • Position 068 – KUGELLAGER 6904LLU (SKU: 211323-3)
  • Position 069 – Sicherungsring S-20 (SKU: 961060-6)
  • Position 070 – KONISCHE KOMP.FEDER 21-26 (SKU: 232498-5)
  • Position 071 – KUPPLUNG (SKU: 327273-3)
  • Position 072 – SCHRÄGZAHNRAD ​​31 (SKU: 226869-6)
  • Position 073 – Unterlegscheibe 8 (Artikelnummer: 267353-2)
  • Position 074 – Sicherungsring (Artikelnummer: 961034-7)
  • Position 075 – Tellerscheibe 16 (Artikelnummer: 345818-5)
  • Position 076 – Spiralkegelrad 8 (Artikelnummer: 226867-0)
  • Position 077 – SCHLÜSSEL 4 (SKU: 254239-9)
  • Position 078 – KUGELLAGER 6001DDW (SKU: 211131-2)
  • Position 079 – DREHMOMENTBEGRENZER-BAUGRUPPE (SKU: 125386-2)
  • Position 080 – Sicherungsring S-10 (SKU: 961006-2)
  • Position 081 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 082 – DICHTRING A (SKU: 459181-1)
  • Position 083 – GETRIEBEGEHÄUSEBAUGRUPPE (SKU: 136330-4)
  • Position 084 – Unterlegscheibe 16 (Artikelnummer: 253749-3)
  • Position 085 – O-RING 26 (SKU: 213445-5)
  • Position 086 – SCHWAMMBLATT (SKU: 459183-7)
  • Position 087 – LUFTKANAL KOMPLETT (SKU: 140J32-6)
  • Position 088 – HÜLSE 10 (SKU: 331775-3)
  • Position 089 – KUGELLAGER 6000LLB (SKU: 211097-6)
  • Position 090 – Unterlegscheibe 10 (Artikelnummer: 253828-7)
  • Position 091 – ROTORBAUGRUPPE (SKU: 519722-6)
  • Position 092 – KUGELLAGER 626DDW (SKU: 210022-4)
  • Position 093 – Wellenscheibe 12 (SKU: 253555-6)
  • Position 094 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 095 – Prallplatte (Artikelnummer: 413F13-2)
  • Position 096 – STATOR (SKU: 629A96-4)
  • Position 097 – MOTORGEHÄUSE KOMPLETT (SKU: 141H81-4)
  • Position 098 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 099 – GEHÄUSESATZ (SKU: 183V77-3)
  • Position 100 – GRIFFBASIS (SKU: 413F12-4)
  • Position 101 – DÄMPFERRING 12 (SKU: 459184-5)
  • Position 102 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 103 – DRUCKFEDER 10 (SKU: 232500-4)
  • Position 104 – BATTERIEPOLSTER (SKU: 422863-8)
  • Position 105 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 106 – SCHALTHEBEL (SKU: 459174-8)
  • Position 107 – HR008G NAMENSSCHILD (SKU: 8119V9-3)
  • Position 108 – SCHWAMMHÜLLE 3 (SKU: 422472-3)
  • Position 109 – STANGE 3 (SKU: 256886-2)
  • Position 110 – BESCHLEUNIGUNGSMESSERSCHALTUNG (SKU: 620J19-9)
  • Position 111 – GEHÄUSESATZ (SKU: 183V77-3)
  • Position 112 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 113 – KAPPE KOMPLETT (SKU: 140G30-2)
  • Position 114 – DRÜCKERSET (SKU: 183V96-9)
  • Position 115 – CAP (SKU: 459753-2)
  • Position 116 – V/H-Umschalthebel (SKU: 453124-5)
  • Position 117 – SCHALTER C3JR-4B-2 (SKU: 651439-6)
  • Position 118 – CONTROLLER (SKU: 620J18-1)
  • Position 119 – TERMINALEINHEIT (SKU: 632P65-6)
  • Position 120 – Stützplatte (Artikelnummer: 347885-6)
  • Position 121 – HR008G SERIENNR.-ETIKETT (SKU: 8119W3-2)
  • Position 122 – LED-SCHALTUNG (SKU: 620G34-5)
  • Position 123 – DRÜCKERSET (SKU: 183V96-9)
  • Position 124 – GRIFFBAUGRUPPE (SKU: 126882-3)
  • Position 125 – Verriegelungsknopf komplett (Artikelnummer: 144959-2)
  • Position 126 – DRUCKFEDER 4 (SKU: 233360-7)
  • Position 127 – Rändelschraube M6X50 (SKU: 265625-9)
  • Position 128 – SEITLICHER GRIFFBASIS (SKU: 458355-1)
  • Position 129 – SECHSKANTMUTTER M6 (SKU: 931302-2)
  • Position 130 – SCHWAMMBLATT (SKU: 422258-5)
  • Position 131 – GRIP 36 (SKU: 458357-7)
  • Position 132 – KAPPE (SKU: 422255-1)
  • Position 133 – FIX PIN (SKU: 161838-9)
