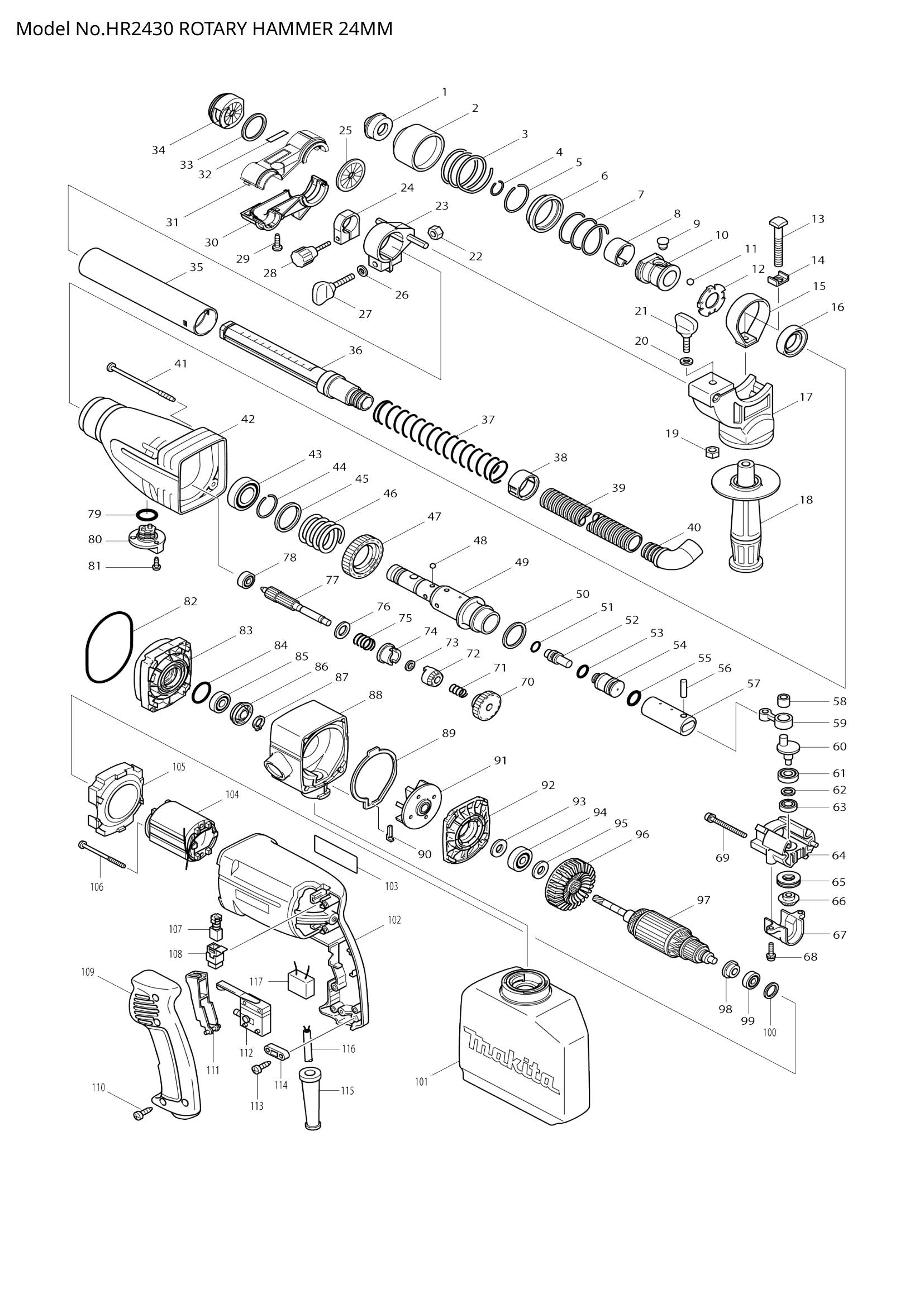

HR2430 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HR2430 exploded view

Explosionszeichnung – HR2430

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – Spannfutterabdeckung (SKU: 416410-5)
  • Position 003 – DRUCKFEDER 38 (SKU: 233203-3)
  • Position 004 – RINGFEDER 17 (SKU: 231979-6)
  • Position 005 – RINGFEDER 30,5 (SKU: 231936-4)
  • Position 006 – FEDERFÜHRUNG (SKU: 323819-3)
  • Position 007 – DRUCKFEDER 35 (SKU: 233234-2)
  • Position 008 – Blattfeder 26 (SKU: 232190-3)
  • Position 009 – PIN 8 (SKU: 256447-8)
  • Position 010 – Spannring (Artikelnummer: 323820-8)
  • Position 011 – STAHLKUGEL 7.0 (SKU: 216022-2)
  • Position 012 – Führungsscheibe (Artikelnummer: 344690-2)
  • Position 013 – Vierkantschraube M8x60 (Artikelnummer: 266092-1)
  • Position 014 – VIERKANTSCHEIBE 9 (SKU: 267719-6)
  • Position 015 – GÜRTEL (SKU: 344205-5)
  • Position 016 – ÖLDICHTRING 20 (SKU: 213313-2)
  • Position 017 – GRIFFBASIS (SKU: 417157-4)
  • Position 018 – GRIP 36 KOMPLETT (SKU: 152521-9)
  • Position 019 – SECHSKANTMUTTER M5 (Artikelnummer: 931202-6)
  • Position 020 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
  • Position 021 – SCHRAUBE M5X20 (SKU: 251878-6)
  • Position 022 – SECHSKANTMUTTER M6 (SKU: 931302-2)
  • Position 023 – ROHRHALTER (SKU: 417156-6)
  • Position 024 – STOPPERRING (SKU: 414795-3)
  • Position 025 – Verschlusskappe 40 (Artikelnummer: 421384-7)
  • Position 026 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
  • Position 027 – Rändelschraube M6X30 (SKU: 265705-1)
  • Position 028 – Rändelschraube M4X24 (SKU: 265706-9)
  • Position 029 – Blechschraube 4x16 (Artikelnummer: 265926-5)
  • Position 030 – SAMMLER 25L (SKU: 414800-6)
  • Position 031 – COLLECTOR 25R (SKU: 414799-5)
  • Position 032 – MAKITA LABEL (SKU: 819071-4)
  • Position 033 – Unterlegscheibe 28 (Artikelnummer: 267091-6)
  • Position 034 – PASSGUMMI (SKU: 421726-5)
  • Position 035 – Stützrohr (Artikelnummer: 414797-9)
  • Position 036 – Gleitrohr (Artikelnummer: 414796-1)
  • Position 037 – DRUCKFEDER 25 (SKU: 233015-4)
  • Position 038 – FEDERSTOPPER (SKU: 414794-5)
  • Position 039 – SCHLAUCH 19 (SKU: 414898-3)
  • Position 040 – MANSCHETTEN 19-22 (SKU: 417153-2)
  • Position 041 – Blechschraube 4x90 (Artikelnummer: 266243-6)
  • Position 042 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 150965-7)
  • Position 043 – KUGELLAGER 6904LLU (SKU: 211323-3)
  • Position 044 – RINGFEDER 26 (SKU: 231962-3)
  • Position 045 – Unterlegscheibe 29 (Artikelnummer: 267132-8)
  • Position 046 – DRUCKFEDER 29 (SKU: 233109-5)
  • Position 047 – STIRNRAD 48 (SKU: 226290-9)
  • Position 048 – STAHLKUGEL 5.6 (SKU: 216011-7)
  • Position 049 – WERKZEUGHALTER (SKU: 323822-4)
  • Position 050 – Unterlegscheibe 27 (Artikelnummer: 267129-7)
  • Position 051 – O-RING 10 (SKU: 213063-9)
  • Position 052 – SCHLAGBOLZEN (SKU: 323818-5)
  • Position 053 – O-RING 11 (SKU: 213117-2)
  • Position 054 – STRIKER (SKU: 322740-3)
  • Position 055 – O-RING 16 (SKU: 213214-4)
  • Position 056 – PIN 6 (SKU: 256099-5)
  • Position 057 – KOLBENZYLINDER (SKU: 331446-2)
  • Position 058 – NADELLAGER 810 (SKU: 212005-0)
  • Position 059 – Pleuelstange (Artikelnummer: 331447-0)
  • Position 060 – KURBELWELLE (SKU: 322741-1)
  • Position 061 – KUGELLAGER 699ZZ (SKU: 211098-4)
  • Position 062 – Unterlegscheibe 9 (Artikelnummer: 267130-2)
  • Position 063 – KUGELLAGER 689ZZ (SKU: 211099-2)
  • Position 064 – KURBELGEHÄUSE KOMPLETT (SKU: 159761-0)
  • Position 065 – Axialnadellager 1224 (Artikelnummer: 212110-3)
  • Position 066 – GERADE KEGELRAD 12 (SKU: 226726-8)
  • Position 067 – GETRIEBEABDECKUNG (SKU: 415630-8)
  • Position 068 – PH-SCHRAUBE M4X16 MIT WRM (SKU: 911526-6)
  • Position 069 – Linsenkopfschraube M4x50 (Artikelnummer: 911576-1)
  • Position 070 – SCHRÄGZAHNRAD ​​31 (SKU: 226434-1)
  • Position 071 – DRUCKFEDER 8 (SKU: 233110-0)
  • Position 072 – GERADE KEGELRAD 14 (SKU: 226725-0)
  • Position 073 – Unterlegscheibe 8 (Artikelnummer: 267131-0)
  • Position 074 – KUPPLUNGSNOCKEN (SKU: 322743-7)
  • Position 075 – DRUCKFEDER 12 (SKU: 233089-5)
  • Position 076 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
  • Position 077 – STIRNRAD 10 (SKU: 226293-3)
  • Position 078 – KUGELLAGER 606ZZ (SKU: 211012-0)
  • Position 079 – O-RING 17 (SKU: 213261-5)
  • Position 080 – SCHALTHEBEL KOMPLETT (SKU: 152471-8)
  • Position 081 – + Linsenkopfschraube M4 (Artikelnummer: 251392-2)
  • Position 082 – O-RING 67 (SKU: 213720-9)
  • Position 083 – INNENGEHÄUSE KOMPLETT (SKU: 152616-8)
  • Position 084 – O-RING 24 (SKU: 213953-6)
  • Position 085 – KUGELLAGER 609LLU (SKU: 210060-6)
  • Position 086 – Staubschutz (Artikelnummer: 317332-1)
  • Position 087 – Sicherungsring S-10 (SKU: 961006-2)
  • Position 088 – Lüftergehäuse (SKU: 417158-2)
  • Position 089 – Staubschutzfolie (Artikelnummer: 421725-7)
  • Position 090 – PLATTE (SKU: 344853-0)
  • Position 091 – FAN 56 (SKU: 241664-3)
  • Position 092 – Staubschutz (Artikelnummer: 317334-7)
  • Position 093 – Unterlegscheibe 10 (Artikelnummer: 267213-8)
  • Position 094 – KUGELLAGER 6000LLU (SKU: 210054-1)
  • Position 095 – Unterlegscheibe 10 (Artikelnummer: 267213-8)
  • Position 096 – FAN 60 (SKU: 240032-7)
  • Position 097 – ANKERBAUGRUPPE 220 V (SKU: 517353-5)
  • Position 098 – ISOLATIONSSCHEIBE (SKU: 681600-1)
  • Position 099 – KUGELLAGER 607LLB (SKU: 211021-9)
  • Position 100 – Unterlegscheibe 14 (Artikelnummer: 253842-3)
  • Position 101 – Staubbeutelbaugruppe (Artikelnummer: 122614-6)
  • Position 102 – MOTORGEHÄUSE (SKU: 416970-7)
  • Position 103 – NAMENSSCHILD HR2430 (SKU: 852335-3)
  • Position 104 – FELD 220 V (SKU: 633313-0)
  • Position 105 – Prallplatte (Artikelnummer: 415628-5)
  • Position 106 – Blechschraube 4x60 (Artikelnummer: 266052-3)
  • Position 108 – Bürstenhalter (Artikelnummer: 643923-5)
  • Position 109 – GRIFFABDECKUNG (SKU: 415627-7)
  • Position 110 – Blechschraube 4x20 (Artikelnummer: 266045-0)
  • Position 111 – SCHALTHEBEL (SKU: 415629-3)
  • Position 113 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 116 – NETZKABEL 1,0-2-2,5 (SKU: 665865-3)
  • Position 117 – Rauschunterdrücker (Artikelnummer: 645200-1)
