HR2432 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HR2432 exploded view

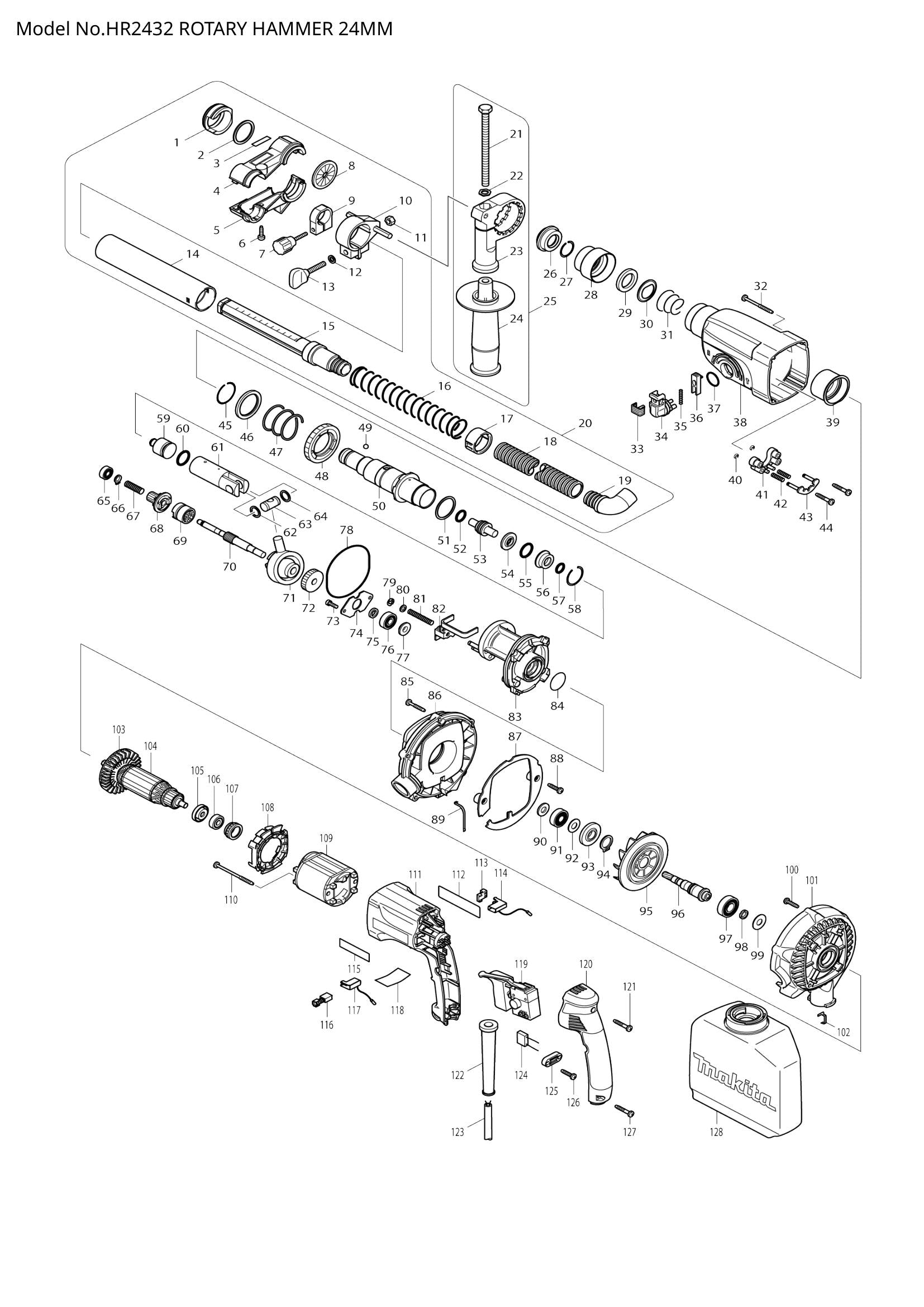

Explosionszeichnung – HR2432

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – PASSGUMMI (SKU: 421396-0)
  • Position 002 – Unterlegscheibe 28 (Artikelnummer: 267091-6)
  • Position 003 – MAKITA LABEL (SKU: 819071-4)
  • Position 004 – COLLECTOR 25R (SKU: 414799-5)
  • Position 005 – SAMMLER 25L (SKU: 414800-6)
  • Position 006 – Blechschraube 4x16 (Artikelnummer: 265926-5)
  • Position 007 – Rändelschraube M4X24 (SKU: 265706-9)
  • Position 008 – Verschlusskappe 40 (Artikelnummer: 421384-7)
  • Position 009 – STOPPERRING (SKU: 414795-3)
  • Position 010 – ROHRHALTER (SKU: 417156-6)
  • Position 011 – SECHSKANTMUTTER M6 (SKU: 931302-2)
  • Position 012 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
  • Position 013 – Rändelschraube M6X30 (SKU: 265705-1)
  • Position 014 – Stützrohr (Artikelnummer: 414797-9)
  • Position 015 – Gleitrohr (Artikelnummer: 414796-1)
  • Position 016 – DRUCKFEDER 25 (SKU: 233015-4)
  • Position 017 – FEDERSTOPPER (SKU: 414794-5)
  • Position 018 – SCHLAUCH 19 (SKU: 414898-3)
  • Position 019 – MANSCHETTEN 19-22 (SKU: 417153-2)
  • Position 020 – Staubsammlerbaugruppe (SKU: 122709-5)
  • Position 021 – SECHSKANTSCHRAUBE M8X120 (SKU: 921923-8)
  • Position 022 – SECHSKANTSCHEIBE (SKU: 345280-4)
  • Position 023 – GRIFFBASIS (SKU: 417630-4)
  • Position 026 – CAP 35 (SKU: 286263-4)
  • Position 028 – Spannfutterabdeckung (SKU: 417629-9)
  • Position 029 – RING 21 (SKU: 257241-1)
  • Position 030 – Führungsscheibe (Artikelnummer: 345187-4)
  • Position 031 – KONISCHE KOMP.FEDER 21-29 (SKU: 233916-6)
  • Position 032 – Blechschraube 4x45 (Artikelnummer: 266069-6)
  • Position 033 – KAPPE (SKU: 417794-4)
  • Position 034 – SCHALTHEBEL KOMPLETT (SKU: 162229-7)
  • Position 035 – DRUCKFEDER 3 (SKU: 233341-1)
  • Position 036 – SPERRKNOPF (SKU: 417795-2)
  • Position 037 – O-RING 17 (SKU: 213278-8)
  • Position 038 – GETRIEBEGEHÄUSESATZ (SKU: 183441-6)
  • Position 039 – NADELLAGER KOMPLETT (SKU: 153290-5)
  • Position 040 – ANSCHLAGRING E-3 (SKU: 961017-7)
  • Position 041 – Führungssockel (Artikelnummer: 417796-0)
  • Position 042 – DRUCKFEDER 4 (SKU: 233344-5)
  • Position 043 – SCHLOSSPLATTE KOMPLETT (SKU: 163430-7)
  • Position 044 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 045 – RINGFEDER 28 (SKU: 233918-2)
  • Position 046 – UNTERLEGSCHEIBE 30 (SKU: 267228-5)
  • Position 047 – DRUCKFEDER 31 (SKU: 233328-3)
  • Position 048 – STIRNRAD 51 (SKU: 227028-5)
  • Position 049 – STAHLKUGEL 7.0 (SKU: 216022-2)
  • Position 050 – WERKZEUGHALTER KOMPLETT (SKU: 153365-0)
  • Position 051 – Unterlegscheibe 28 (Artikelnummer: 267229-3)
  • Position 052 – O-RING 12 (SKU: 213128-7)
  • Position 053 – SCHLAGBOLZEN (SKU: 324396-8)
  • Position 054 – RING 9 (SKU: 324218-2)
  • Position 055 – O-RING 15 (SKU: 213232-2)
  • Position 056 – O-RING-GEHÄUSE (SKU: 324216-6)
  • Position 057 – O-RING 9 (SKU: 213073-6)
  • Position 058 – RINGFEDER 28 (SKU: 233917-4)
  • Position 059 – STRIKER (SKU: 324214-0)
  • Position 060 – O-RING 16 (SKU: 213227-5)
  • Position 061 – KOLBENZYLINDER (SKU: 331632-5)
  • Position 062 – Unterlegscheibe 12 (Artikelnummer: 267104-3)
  • Position 063 – KOLBENGELENK (SKU: 324215-8)
  • Position 064 – Unterlegscheibe 12 (Artikelnummer: 267104-3)
  • Position 066 – Sicherungsring S-7 (Artikelnummer: 961003-8)
  • Position 067 – DRUCKFEDER 7 (SKU: 233343-7)
  • Position 068 – STIRNRAD 10 (SKU: 226399-7)
  • Position 070 – NOCKENWELLE (SKU: 324248-3)
  • Position 071 – Taumelscheibenlager 10 (Artikelnummer: 219014-0)
  • Position 072 – SCHRÄGZAHNRAD ​​26 (SKU: 226550-9)
  • Position 073 – Innensechskantschraube M4x12 (Artikelnummer: 266273-7)
  • Position 074 – LAGERHALTER (SKU: 345179-3)
  • Position 075 – Unterlegscheibe 8 (Artikelnummer: 267234-0)
  • Position 077 – RING 8 (SKU: 324212-4)
  • Position 078 – O-RING 68 (SKU: 213725-9)
  • Position 079 – ANSCHLAGRING E-4 (SKU: 961011-9)
  • Position 080 – Unterlegscheibe 5 (Artikelnummer: 941102-2)
  • Position 081 – DRUCKFEDER 6 (SKU: 233342-9)
  • Position 082 – WECHSELPLATTE (SKU: 345363-0)
  • Position 083 – INNENGEHÄUSE KOMPLETT (SKU: 153687-8)
  • Position 084 – O-RING 24 (SKU: 213380-7)
  • Position 085 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 086 – Lüftergehäuse A (SKU: 418807-4)
  • Position 087 – Staubschutzplatte (Artikelnummer: 418809-0)
  • Position 088 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 089 – ERDPLATTE A (SKU: 345483-0)
  • Position 090 – Unterlegscheibe 9 (Artikelnummer: 267271-4)
  • Position 091 – KUGELLAGER 609LLU (SKU: 210060-6)
  • Position 092 – Unterlegscheibe 9 (Artikelnummer: 267231-6)
  • Position 093 – Staubschutz (Artikelnummer: 324500-9)
  • Position 094 – Sicherungsring S-15 (SKU: 961055-9)
  • Position 095 – FAN 81 (SKU: 241668-5)
  • Position 097 – KUGELLAGER 6001DDW (SKU: 211131-2)
  • Position 100 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 101 – Lüftergehäuse B (SKU: 418808-2)
  • Position 102 – ERDPLATTE B (SKU: 345484-8)
  • Position 105 – ISOLATIONSSCHEIBE (SKU: 681636-0)
  • Position 106 – KUGELLAGER 607LLB (SKU: 211021-9)
  • Position 107 – GUMMIRING 19 (SKU: 421494-0)
  • Position 109 – FELD 220-240 V (SKU: 633488-5)
  • Position 110 – Blechschraube 4x60 (Artikelnummer: 266052-3)
  • Position 112 – HR2432 NAMENSSCHILD (SKU: 861193-6)
  • Position 113 – DISTANZSTÜCK (Artikelnummer: 689111-0)
  • Position 114 – Bürstenhalter (Artikelnummer: 643988-7)
  • Position 117 – Bürstenhalter (Artikelnummer: 643989-5)
  • Position 118 – HR2432 SERIENNR.-ETIKETT (SKU: 815991-0)
  • Position 119 – SCHALTER TG813TLB-1 (SKU: 650508-0)
  • Position 120 – GRIFFABDECKUNG KOMPLETT (SKU: 153284-0)
  • Position 121 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 122 – CORD GUARD 10 (SKU: 682566-8)
  • Position 123 – NETZKABEL 1.0-2-4.0 (SKU: 665890-4)
  • Position 124 – Rauschunterdrücker (Artikelnummer: 645253-0)
  • Position 126 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 127 – Blechschraube 4x25 (Artikelnummer: 265999-8)
  • Position 128 – Staubbeutelbaugruppe (Artikelnummer: 122708-7)
  • Position 129 – RING 8 (SKU: 257273-8)
