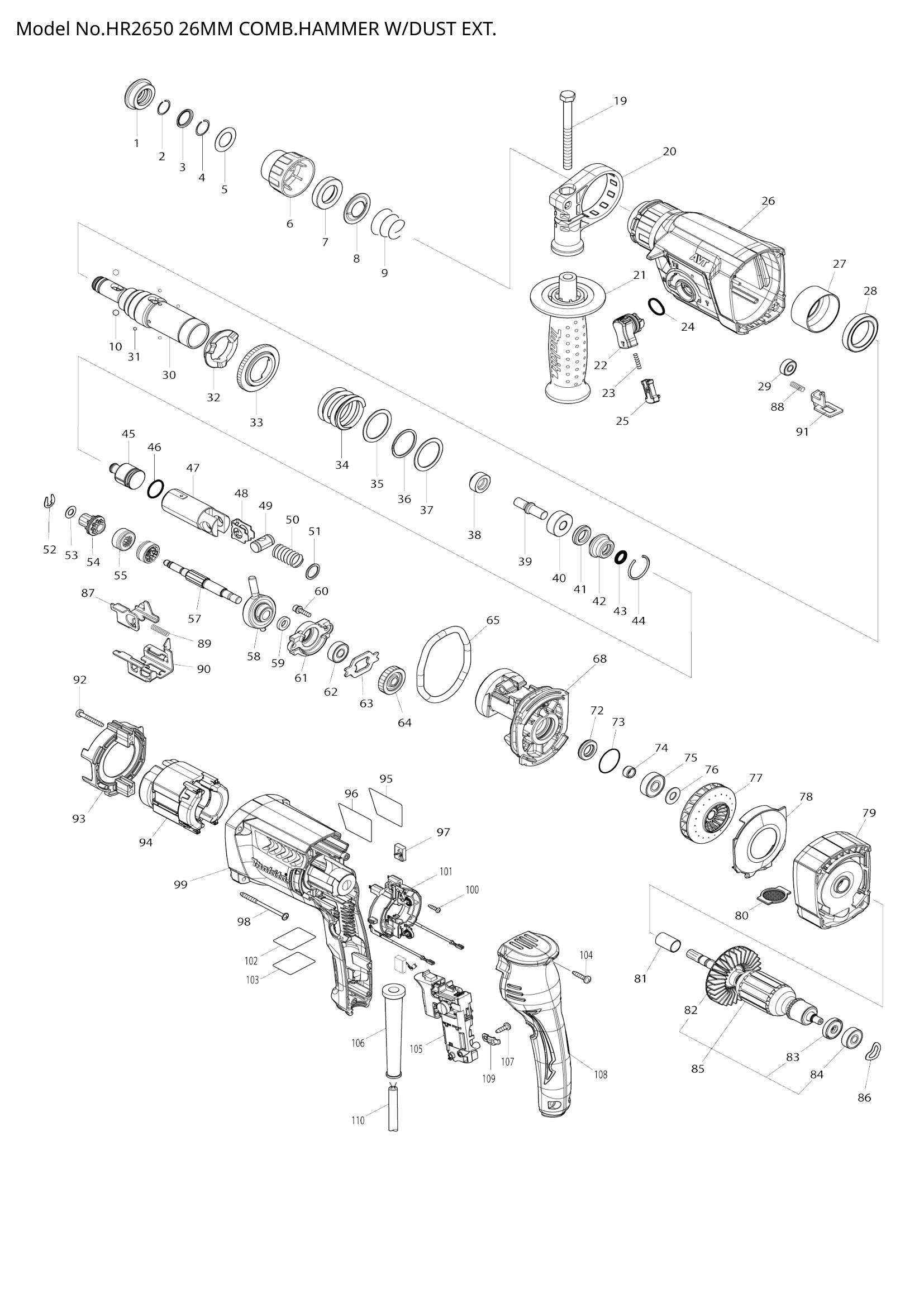

Explosionszeichnung – HR2650

Name: Explosionszeichnung – HR2650
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – CAP 35 (SKU: 286288-8)
Position 002 – RINGFEDER 14 (SKU: 233989-9)
Position 003 – UNTERLEGSCHEIBE 16 (SKU: 346834-0)
Position 004 – RINGFEDER 15 (SKU: 233992-0)
Position 005 – Unterlegscheibe 17 (Artikelnummer: 267114-0)
Position 006 – Spannfutterabdeckung (SKU: 455393-4)
Position 007 – RING 21 (SKU: 325813-1)
Position 008 – Führungsscheibe (Artikelnummer: 346177-0)
Position 009 – KONISCHE KOMP.FEDER 21-29 (SKU: 233916-6)
Position 010 – STAHLKUGEL 7.0 (SKU: 216022-2)
Position 019 – SECHSKANTSCHRAUBE M8X90 (SKU: 266745-2)
Position 020 – GRIFFBASIS (SKU: 453129-5)
Position 021 – GRIP 36 KOMPLETT (SKU: 158057-6)
Position 023 – DRUCKFEDER 3 (SKU: 234264-6)
Position 024 – O-RING 17 (SKU: 213278-8)
Position 027 – Becherhülse (SKU: 331890-3)
Position 028 – KUGELLAGER 6806LLU (SKU: 211294-4)
Position 029 – KUGELLAGER 606ZZ (SKU: 210028-2)
Position 030 – WERKZEUGHALTER KOMPLETT (SKU: 142973-2)
Position 032 – Antriebsflansch (Artikelnummer: 332139-4)
Position 033 – STIRNRAD 51 (SKU: 227360-7)
Position 034 – DRUCKFEDER 31 (SKU: 234148-8)
Position 035 – Unterlegscheibe 30 (Artikelnummer: 267153-0)
Position 036 – SPIRO-SICHERUNGSSCHEIBE 30 (SKU: 257932-4)
Position 037 – Unterlegscheibe 30 (Artikelnummer: 267153-0)
Position 038 – HÜLSE 9A (SKU: 325782-6)
Position 039 – SCHLAGBOLZEN A (SKU: 325789-2)
Position 040 – RING 10A (SKU: 325794-9)
Position 041 – DÄMPFERRING 12 (SKU: 424267-0)
Position 042 – O-RING FALL A (SKU: 325798-1)
Position 043 – O-RING 9 (SKU: 213073-6)
Position 044 – RINGFEDER 28 (SKU: 233979-2)
Position 045 – STRIKER (SKU: 325784-2)
Position 046 – O-RING 17,5 (SKU: 213258-4)
Position 047 – KOLBENZYLINDER (SKU: 310345-1)
Position 048 – FÜHRUNGSPLATTE (SKU: 346036-8)
Position 049 – KOLBENGELENK (SKU: 324215-8)
Position 050 – DRUCKFEDER 14 (SKU: 234098-7)
Position 051 – Unterlegscheibe 14 (Artikelnummer: 267447-3)
Position 052 – STOP RING EXT U-6 (SKU: 257336-0)
Position 053 – Unterlegscheibe 7 (Artikelnummer: 253186-1)
Position 054 – STIRNRAD 10 (SKU: 227359-2)
Position 057 – NOCKENWELLE (SKU: 326448-1)
Position 058 – Taumelscheibenlager 10 (Artikelnummer: 219021-3)
Position 059 – RING 8 (SKU: 257321-3)
Position 060 – Innensechskantschraube M4x16 (Artikelnummer: 266437-3)
Position 061 – LAGERGEHÄUSE (SKU: 310344-3)
Position 063 – LAGERHALTER (SKU: 285735-6)
Position 064 – SCHRÄGZAHNRAD 26 (SKU: 227719-8)
Position 065 – O-RING 68 (SKU: 213728-3)
Position 068 – INNENGEHÄUSE KOMPLETT (SKU: 141572-7)
Position 072 – ÖLDICHTRING 12 (SKU: 213678-2)
Position 073 – O-RING 26 (SKU: 213407-3)
Position 075 – KUGELLAGER 629LLB (SKU: 210042-8)
Position 076 – Unterlegscheibe 9 (Artikelnummer: 253733-8)
Position 077 – FAN 65 (SKU: 240182-8)
Position 078 – LEITERPLATTE (SKU: 457711-2)
Position 079 – Lüftergehäuse (SKU: 457710-4)
Position 080 – FILTERPLATTE (SKU: 457713-8)
Position 081 – HÜLSE 10 (SKU: 262184-4)
Position 082 – FAN 65 (SKU: 240121-8)
Position 083 – ISOLATIONSSCHEIBE (SKU: 681652-2)
Position 084 – KUGELLAGER 627DDW (SKU: 210023-2)
Position 085 – ANKERBAUGRUPPE 240 V (SKU: 515424-2)
Position 086 – Wellenscheibe 15 (SKU: 267804-5)
Position 087 – WECHSELPLATTE B (SKU: 347230-5)
Position 088 – DRUCKFEDER 4 (SKU: 233360-7)
Position 089 – DRUCKFEDER 5 (SKU: 234343-0)
Position 090 – WECHSELPLATTE A (SKU: 347229-0)
Position 091 – SCHLOSSPLATTE (SKU: 347228-2)
Position 093 – Prallplatte (Artikelnummer: 451527-7)
Position 096 – HR2650 TYPENSCHILD (SKU: 853M36-4)
Position 097 – Kohlebürste CB-325 (SKU: 194074-2)
Position 098 – Blechschraube 4x60 (Artikelnummer: 266334-3)
Position 099 – MOTORGEHÄUSE (SKU: 451536-6)
Position 100 – Blechschraube 3x12 (Artikelnummer: 266556-5)
Position 101 – Bürstenhaltereinheit (SKU: 632K38-9)
Position 102 – HR2650 SERIENNR.-ETIKETT (SKU: 853M40-3)
Position 105 – SCHALTER TG853TB-3 (SKU: 651090-2)
Position 106 – CORD GUARD 10 (SKU: 682566-8)
Position 108 – GRIFFABDECKUNG (SKU: 451528-5)
Position 109 – Zugentlastung (Artikelnummer: 687682-1)
Position 110 – NETZKABEL 1.0-2-4.0 (SKU: 665890-4)
Position 116 – HS-Schraube M3x12 mit WR (Artikelnummer: 251568-1)
Position 117 – Kollektorsockel A (Artikelnummer: 457730-8)
Position 118 – ROHRABDECKUNG (SKU: 457723-5)
Position 120 – DRUCKTASTE B (SKU: 457718-8)
Position 121 – Gleitrohr (Artikelnummer: 326988-9)
Position 122 – STOPPERBASIS B (SKU: 457728-5)
Position 123 – RACK GUIDE (SKU: 457722-7)
Position 124 – DRUCKFEDER 4 (SKU: 232386-6)
Position 125 – FEDERPLATTE (SKU: 457721-9)
Position 126 – DRUCKTASTE A (SKU: 457717-0)
Position 127 – SECHSKANTMUTTER M4 (Artikelnummer: 931102-0)
Position 128 – STOPPERBASIS A (SKU: 457719-6)
Position 129 – + SCHRAUBE M4X12 (SKU: 251314-2)
Position 132 – DRUCKFEDER 7 (SKU: 231316-4)
Position 133 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 137 – PIN 3 (SKU: 256158-5)
Position 138 – DRÜCKHEBEL (SKU: 457720-1)
Position 140 – INNENROHR (SKU: 457724-3)
Position 141 – SCHWAMMBLATT B (SKU: 457725-1)
Position 145 – STOPPER S (Artikelnummer: 458687-6)
Position 146 – DÄMPFER S (SKU: 422315-9)
