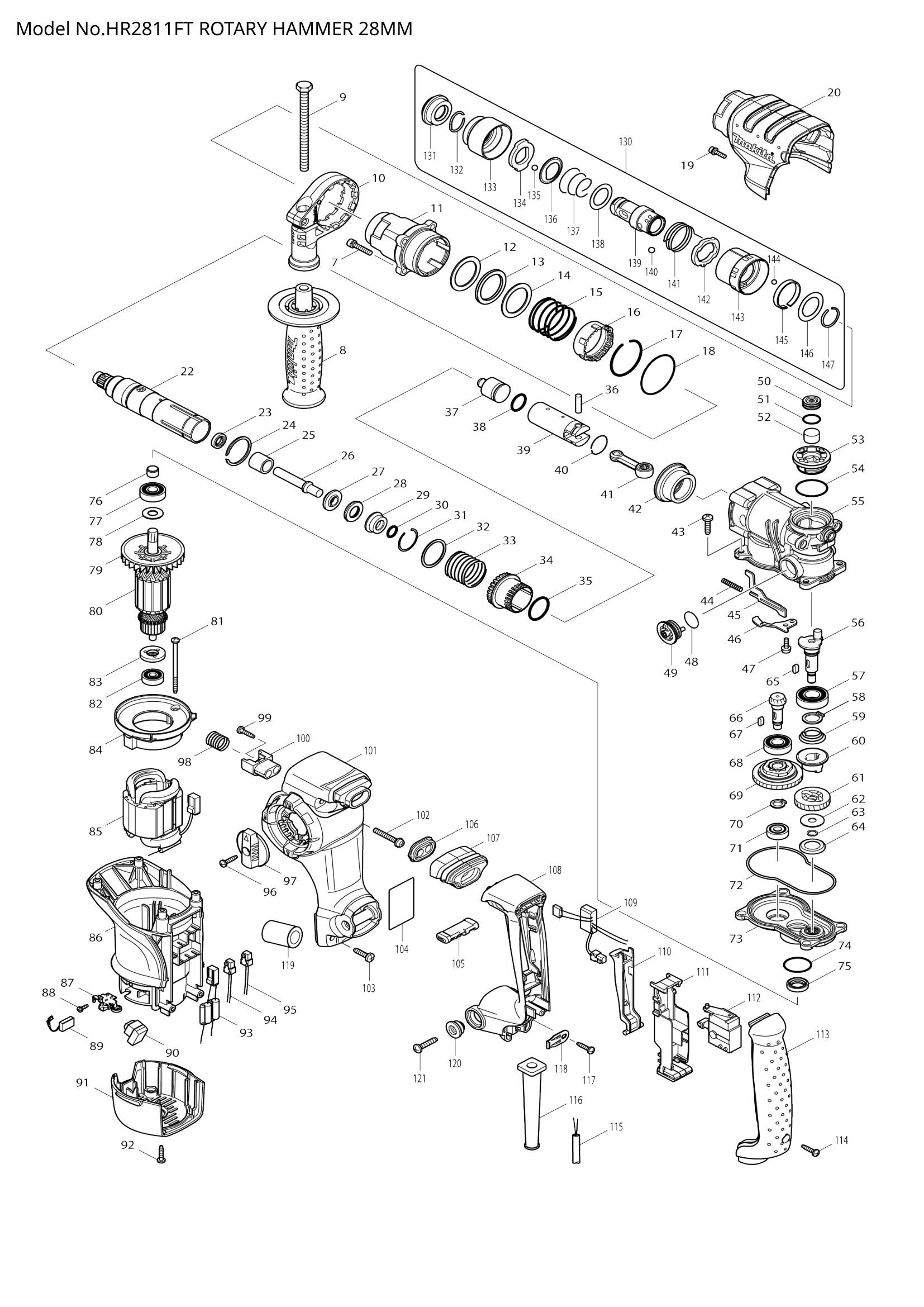

Name: Explosionszeichnung – HR2811FT
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 007 – Innensechskantschraube M5x25 (Artikelnummer: 922241-7)
Position 009 – SECHSKANTSCHRAUBE M8X110 (SKU: 921919-9)
Position 010 – GRIP BASE 20 (SKU: 419975-6)
Position 011 – LAUF KOMPLETT (SKU: 158288-7)
Position 012 – Unterlegscheibe 31 (Artikelnummer: 267354-0)
Position 013 – URETHANRING 31 (SKU: 262133-1)
Position 014 – Unterlegscheibe 31 (Artikelnummer: 267354-0)
Position 015 – DRUCKFEDER 37 (SKU: 234020-4)
Position 016 – Verriegelungshülse (SKU: 419986-1)
Position 017 – RINGFEDER 41 (SKU: 233952-2)
Position 018 – O-RING 46 (SKU: 213620-3)
Position 019 – Innensechskantschraube M4x16 (Artikelnummer: 922128-3)
Position 020 – Kurbelgehäuseabdeckung (Artikelnummer: 419984-5)
Position 022 – Werkzeughalterführung komplett (Artikelnummer: 158286-1)
Position 024 – Sicherungsring (Artikelnummer: 961140-8)
Position 025 – HÜLSE 9 (SKU: 331769-8)
Position 026 – SCHLAGBOLZEN (SKU: 324796-2)
Position 027 – RING 10 (SKU: 324402-9)
Position 028 – DÄMPFERRING 13 (Artikelnummer: 421955-0)
Position 029 – O-RING-GEHÄUSE (SKU: 324216-6)
Position 030 – O-RING 9 (SKU: 213073-6)
Position 031 – RINGFEDER 28 (SKU: 233917-4)
Position 032 – Unterlegscheibe 29 (Artikelnummer: 267105-1)
Position 033 – DRUCKFEDER 30 (SKU: 234021-2)
Position 034 – Antriebshülse (Artikelnummer: 331770-3)
Position 035 – O-RING 26 (SKU: 213435-8)
Position 036 – PIN 6 (SKU: 256099-5)
Position 037 – STRIKER (SKU: 324733-6)
Position 038 – O-RING 16 (SKU: 213227-5)
Position 039 – KOLBENZYLINDER (SKU: 331776-1)
Position 040 – RINGFEDER 21 (SKU: 233954-8)
Position 041 – Pleuelstange komplett (Artikelnummer: 158282-9)
Position 042 – Spiralkegelrad 31 (Artikelnummer: 227532-4)
Position 043 – Blechschraube 5x20 (Artikelnummer: 266420-0)
Position 044 – DRUCKFEDER 4 (SKU: 234019-9)
Position 045 – Verbindungsplatte (Artikelnummer: 345814-3)
Position 046 – FÜHRUNGSPLATTE (SKU: 345815-1)
Position 047 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
Position 048 – O-RING 18 (SKU: 213262-3)
Position 049 – Verbindungshebel komplett (Artikelnummer: 162256-4)
Position 050 – FILTERKAPPE (SKU: 419988-7)
Position 052 – FILTER (SKU: 443129-3)
Position 053 – KURBELKAPPE (SKU: 419987-9)
Position 054 – O-RING 30 (SKU: 213406-5)
Position 056 – KURBELWELLE (SKU: 324793-8)
Position 057 – KUGELLAGER 6002LLU (SKU: 211232-6)
Position 058 – Sicherungsring S-15 (SKU: 961055-9)
Position 059 – CC-FEDER 16-26 (SKU: 233951-4)
Position 060 – KUPPLUNG (SKU: 223167-9)
Position 061 – SCHRÄGZAHNRAD 29 (SKU: 226653-9)
Position 062 – Unterlegscheibe 8 (Artikelnummer: 267353-2)
Position 063 – Sicherungsring (Artikelnummer: 961034-7)
Position 064 – Tellerscheibe 16 (Artikelnummer: 345818-5)
Position 065 – SCHLÜSSEL 4 (SKU: 254239-9)
Position 066 – Spiralkegelrad 9 (Artikelnummer: 227524-3)
Position 067 – SCHLÜSSEL 4 (SKU: 254239-9)
Position 068 – KUGELLAGER 6001LLU (SKU: 210105-0)
Position 069 – DREHMOMENTBEGRENZER-BAUGRUPPE (SKU: 125386-2)
Position 070 – Sicherungsring S-10 (SKU: 961006-2)
Position 071 – KUGELLAGER 608LLU (SKU: 210024-0)
Position 072 – DICHTRING (SKU: 424028-8)
Position 073 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 158287-9)
Position 074 – O-RING 26 (SKU: 213445-5)
Position 076 – HÜLSE 10 (SKU: 331775-3)
Position 077 – KUGELLAGER 6000LLU (SKU: 210054-1)
Position 078 – Unterlegscheibe 10 (Artikelnummer: 253171-4)
Position 079 – FAN 64 (SKU: 240095-3)
Position 080 – ANKERBAUGRUPPE 240 V (SKU: 515294-9)
Position 081 – Blechschraube 4x70 (Artikelnummer: 266325-4)
Position 082 – KUGELLAGER 627DDW (SKU: 210023-2)
Position 083 – ISOLATIONSSCHEIBE (SKU: 681656-4)
Position 084 – SCHALLPLATTE (SKU: 419989-5)
Position 085 – FELDBAUGRUPPE 240 V (SKU: 526584-5)
Position 086 – MOTORGEHÄUSE (SKU: 419982-9)
Position 087 – Bürstenhalter (Artikelnummer: 643766-5)
Position 088 – Blechschraube 3x10 (Artikelnummer: 266421-8)
Position 089 – Kohlebürste CB-325 (SKU: 194074-2)
Position 090 – LED-SCHALTUNG (SKU: 631754-4)
Position 091 – HINTERE ABDECKUNG (SKU: 419983-7)
Position 092 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 093 – Drosselspuleneinheit (SKU: 638568-2)
Position 094 – FÜHRUNGSEINHEIT (SKU: 638567-4)
Position 095 – FÜHRUNGSEINHEIT (SKU: 638566-6)
Position 096 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 097 – SCHALTHEBEL KOMPLETT (SKU: 158284-5)
Position 098 – DRUCKFEDER 14 (SKU: 234022-0)
Position 099 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 100 – FEDERFÜHRUNG (SKU: 419995-0)
Position 101 – GRIFFBASIS (SKU: 419979-8)
Position 102 – Flachkopfschraube M5x35 (Artikelnummer: 911258-5)
Position 103 – Blechschraube 5x20 (Artikelnummer: 266420-0)
Position 104 – HR2811FT TYPENSCHILD (SKU: 863933-8)
Position 105 – V/H-Umschalthebel (SKU: 419992-6)
Position 106 – Staubschutzhalterung (SKU: 419994-2)
Position 107 – Staubschutz (Artikelnummer: 424029-6)
Position 108 – GRIFF (SKU: 419978-0)
Position 109 – STROMVERSORGUNGSSCHALTKREIS (SKU: 631753-6)
Position 110 – SCHALTHEBEL (SKU: 419990-0)
Position 111 – SCHALTERHALTER KOMPLETT (SKU: 158281-1)
Position 112 – SCHALTER (SKU: 650591-7)
Position 113 – GRIFFABDECKUNG (SKU: 419980-3)
Position 114 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 115 – NETZKABEL 1.0-2-4.0 (SKU: 665890-4)
Position 116 – CORD GUARD 10 (SKU: 682573-1)
Position 117 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 118 – Zugentlastung (Artikelnummer: 687169-3)
Position 119 – SCHWAMM (SKU: 685722-9)
Position 121 – Blechschraube 5x25 (Artikelnummer: 266041-8)
Position 130 – WERKZEUGHALTER-SET (Artikelnummer: 194080-7)
Position 131 – CAP 35 (SKU: 286263-4)
Position 132 – RINGFEDER 19 (SKU: 233940-9)
Position 133 – Spannfutterabdeckung (SKU: 418217-5)
Position 134 – STOPPER (SKU: 345333-9)
Position 135 – STAHLKUGEL 7.0 (SKU: 216022-2)
Position 136 – Führungsscheibe (Artikelnummer: 345187-4)
Position 137 – KONISCHE KOMP.FEDER 21-29 (SKU: 233916-6)
Position 138 – Unterlegscheibe 21 (Artikelnummer: 267279-8)
Position 139 – WERKZEUGHALTER (SKU: 324355-2)
Position 140 – STAHLKUGEL 6 (SKU: 216013-3)
Position 141 – TORSIONSFEDER 31 (SKU: 231669-1)
Position 142 – WECHSELRING (SKU: 345334-7)
Position 143 – WECHSELABDECKUNG (SKU: 418218-3)
Position 144 – STAHLKUGEL 5.0 (SKU: 216018-3)
Position 145 – Blattfeder (Artikelnummer: 345335-5)
Position 146 – Unterlegscheibe 24 (Artikelnummer: 267270-6)
Position 147 – RINGFEDER 21 (SKU: 233924-7)
Position 149 – Werkzeughalterführungsbaugruppe (Artikelnummer: 123197-9)
