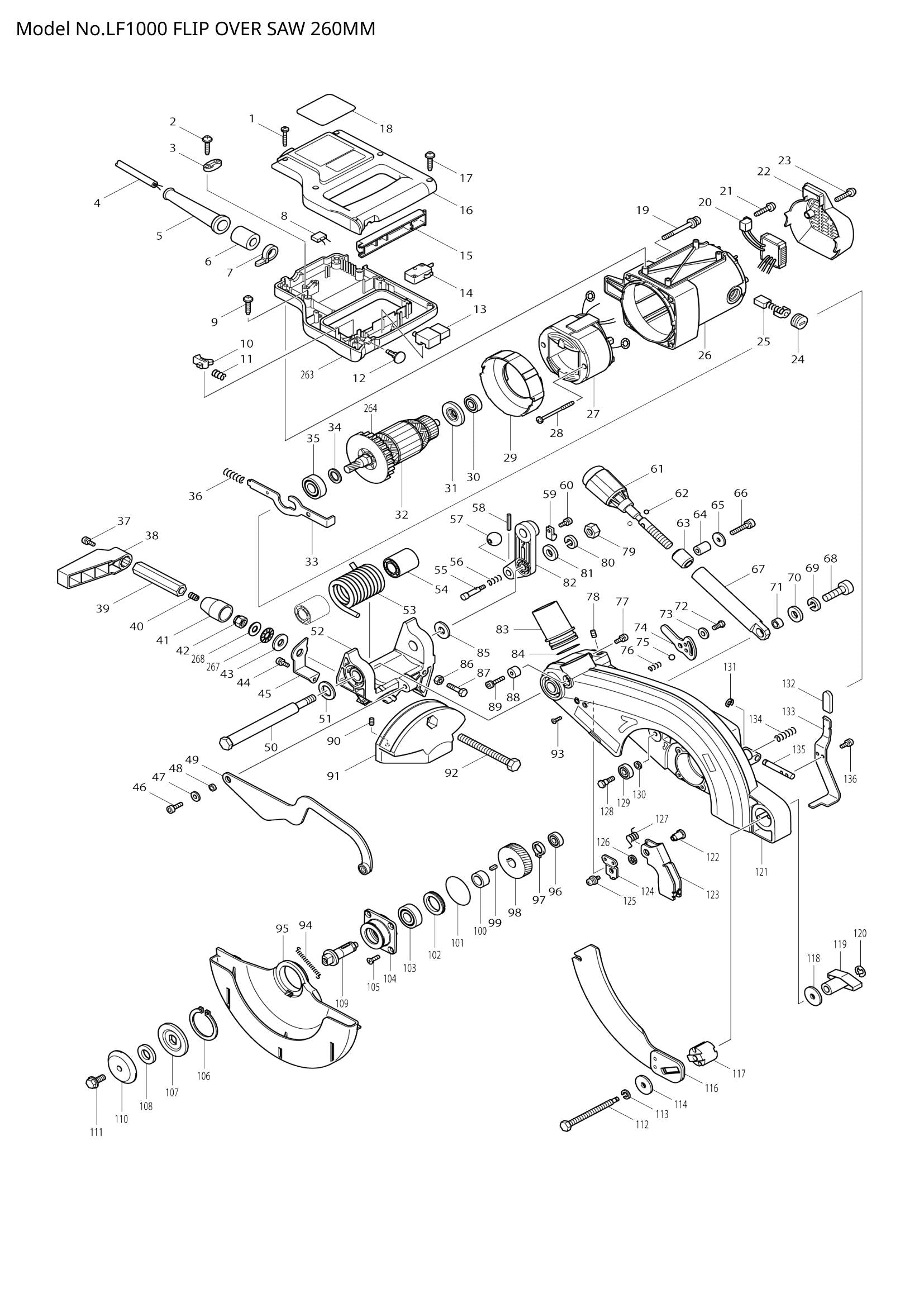

Name: Explosionszeichnung – LF1000
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – Blechschraube 4x25 (Artikelnummer: 265999-8)
Position 002 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 004 – NETZKABEL 1.0-6-1.56 (SKU: 662971-5)
Position 005 – Kabelschutz 12-90 (SKU: 682506-6)
Position 006 – LEITUNGSFILTER (SKU: 688140-0)
Position 007 – BAND (SKU: 687010-0)
Position 008 – Rauschunterdrücker (SKU: 645006-7)
Position 009 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 010 – Sperrhebel (Artikelnummer: 416356-5)
Position 013 – SCHALTER TG70B (SKU: 651923-1)
Position 014 – SCHALTER V-15-2A5 (SKU: 651941-9)
Position 017 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 018 – LF1000 TYPENSCHILD (SKU: 861365-3)
Position 019 – Flachkopfschraube M6x60 (Artikelnummer: 911383-2)
Position 021 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 022 – HINTERE ABDECKUNG (SKU: 416362-0)
Position 023 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 026 – MOTORGEHÄUSE KOMPLETT (SKU: 154569-7)
Position 027 – FELDBAUGRUPPE 220-240 V (SKU: 596273-6)
Position 028 – Blechschraube 5x60 (Artikelnummer: 266044-2)
Position 029 – LEITERPLATTE (SKU: 416361-2)
Position 031 – ISOLATIONSSCHEIBE (SKU: 681642-5)
Position 032 – ANKERBAUGRUPPE 220-240 V (SKU: 516748-9)
Position 033 – WELLENSPERRE (SKU: 345574-7)
Position 035 – KUGELLAGER 6202LLB (SKU: 211206-7)
Position 037 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 038 – HEBEL 100 (SKU: 416006-2)
Position 039 – SECHSKANTMUTTER M10-17 (SKU: 252192-3)
Position 041 – DISTANZSTÜCK (Artikelnummer: 331691-9)
Position 043 – Unterlegscheibe 10 (Artikelnummer: 253197-6)
Position 044 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 045 – INDIKATIONSSCHILD (SKU: 816825-0)
Position 048 – RING 6 (SKU: 257270-4)
Position 050 – SECHSKANTSCHRAUBE M10 (SKU: 265532-6)
Position 053 – TORSIONSFEDER 34 (SKU: 231681-1)
Position 054 – HÜLSE 17 (SKU: 416358-1)
Position 055 – PIN 7 (SKU: 256488-4)
Position 056 – DRUCKFEDER 7 (SKU: 233429-7)
Position 057 – KNOPF 20 (SKU: 271601-3)
Position 058 – Federstift 3-16 (SKU: 951063-8)
Position 059 – Zugentlastung (Artikelnummer: 687049-3)
Position 060 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 061 – KNOPF 40 (SKU: 271319-6)
Position 063 – HÜLSE 13 (SKU: 257750-0)
Position 064 – HÜLSE 6 (SKU: 257748-7)
Position 067 – EINSTELLMUTTER (SKU: 331689-6)
Position 068 – Innensechskantschraube M10x3 (Artikelnummer: 922557-0)
Position 069 – Federscheibe 10 (Artikelnummer: 942251-8)
Position 070 – Unterlegscheibe 10 (Artikelnummer: 941252-3)
Position 071 – HÜLSE 10 (SKU: 257747-9)
Position 072 – Innensechskantschraube mit Rundkopf (Artikelnummer: 265984-1)
Position 074 – ANSCHLAGPLATTE (SKU: 345553-5)
Position 075 – STAHLKUGEL 7.9 (SKU: 216004-4)
Position 077 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 078 – HSS-Stellschraube (flache Spitze) M6X (SKU: 266085-8)
Position 079 – SECHSKANTMUTTER M10 (Artikelnummer: 931502-4)
Position 080 – Federscheibe 10 (SKU: 942251-8)
Position 081 – Unterlegscheibe 10 (Artikelnummer: 941252-3)
Position 082 – Pleuelstange (Artikelnummer: 317889-2)
Position 084 – O-RING 35 (SKU: 213460-9)
Position 085 – Unterlegscheibe 10 (Artikelnummer: 253197-6)
Position 086 – SECHSKANTMUTTER M6 (SKU: 931302-2)
Position 087 – SECHSKANTSCHRAUBE M6X25 (SKU: 921342-8)
Position 088 – HÜLSE 5 (SKU: 257746-1)
Position 090 – HSS-Stellschraube (flache Spitze) M6X (SKU: 266085-8)
Position 091 – SUB ARM (SKU: 317887-6)
Position 092 – SCHRAUBE M10 (SKU: 266377-5)
Position 093 – Senkkopfschraube M4 (Artikelnummer: 912112-6)
Position 094 – Zugfeder 4 (Artikelnummer: 231836-8)
Position 097 – Sicherungsring S-15 (SKU: 961055-9)
Position 098 – SCHRÄGZAHNRAD 46 (SKU: 226600-0)
Position 099 – SCHLÜSSEL 4 (SKU: 254202-2)
Position 100 – RING 15 (SKU: 257266-5)
Position 101 – O-RING 46 (SKU: 213623-7)
Position 103 – KUGELLAGER 6202LLB (SKU: 211206-7)
Position 104 – LAGERGEHÄUSE (SKU: 317888-4)
Position 105 – Senkkopfschraube M5 (Artikelnummer: 912222-9)
Position 106 – Sicherungsring S-42 (SKU: 961201-4)
Position 107 – FLANSCH 53 (SKU: 224333-1)
Position 109 – SPINDEL (SKU: 324543-1)
Position 110 – ÄUSSERER FLANSCH 53 (SKU: 224400-2)
Position 113 – Federscheibe 8 (Artikelnummer: 942201-3)
Position 116 – Spaltkeil (Artikelnummer: 163461-6)
Position 117 – MESSERHALTERUNG (SKU: 331690-1)
Position 119 – FLÜGELMUTTER M8 (SKU: 252641-0)
Position 120 – ANSCHLAGRING E-4 (SKU: 961011-9)
Position 121 – Klingengehäuse komplett (Artikelnummer: 154571-0)
Position 123 – GUARD (SKU: 345554-3)
Position 124 – SCHUTZHALTER (SKU: 345558-5)
Position 125 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
Position 127 – TORSIONSFEDER 11 (SKU: 231675-6)
Position 128 – SECHSKANTSCHRAUBE M6 (SKU: 265533-4)
Position 131 – ANSCHLAGRING E-6 (SKU: 961012-7)
Position 132 – KAPPE (SKU: 421589-9)
Position 133 – Verriegelungshebel (Artikelnummer: 345552-7)
Position 135 – STANGE 8 (SKU: 256855-3)
Position 136 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 137 – Senkkopfschraube M4 (Artikelnummer: 912112-6)
Position 138 – Senkkopfschraube M4 (Artikelnummer: 912112-6)
Position 139 – Gleitplatte L (Artikelnummer: 345541-2)
Position 140 – Gleitplatte R (Artikelnummer: 345542-0)
Position 143 – SCHRAUBE M6X25 (SKU: 251815-0)
Position 144 – PIN 5 (SKU: 268068-4)
Position 147 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 148 – SKALAPLATTE R (SKU: 816827-6)
Position 149 – SKALAPLATTE L (SKU: 816826-8)
Position 150 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 156 – STAHLKUGEL 7.9 (SKU: 216004-4)
Position 157 – Rändelschraube M6X33 (SKU: 265710-8)
Position 159 – HAKEN (SKU: 345547-0)
Position 160 – VIERKANTROHR 32-510 (SKU: 331687-0)
Position 161 – SECHSKANTMUTTER M6 (Artikelnummer: 931302-2)
Position 162 – FUSS (SKU: 418927-4)
Position 163 – Stützhalterung komplett (Artikelnummer: 154592-2)
Position 164 – Sechskantschraube M6x45 (Artikelnummer: 921367-2)
Position 165 – Zugentlastung (Artikelnummer: 687049-3)
Position 166 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 167 – Zugentlastung (Artikelnummer: 687049-3)
Position 168 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 169 – SECHSKANTMUTTER M10 (Artikelnummer: 931502-4)
Position 170 – Federscheibe 10 (SKU: 942251-8)
Position 173 – VIERKANTROHR 32-475 (SKU: 331686-2)
Position 175 – ANSCHLAGRING E-6 (SKU: 961012-7)
Position 176 – HÜLSE 8 (SKU: 257749-5)
Position 177 – ANSCHLAGRING E-6 (SKU: 961012-7)
Position 178 – ANSCHLAGRING E-6 (SKU: 961012-7)
Position 180 – HALTERUNG (SKU: 345543-8)
Position 182 – PIN 8 (SKU: 268127-4)
Position 183 – STOPPERHAKEN (SKU: 345548-8)
Position 185 – PIN 8 (SKU: 268127-4)
Position 187 – PIN 8 (SKU: 268141-0)
Position 189 – SECHSKANTMUTTER M6 (SKU: 931302-2)
Position 190 – Fußschraube (Artikelnummer: 418925-8)
Position 192 – Fußmutter (Artikelnummer: 418926-6)
Position 193 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 194 – BAND (SKU: 687209-7)
Position 197 – SCHALTKASTENABDECKUNG (SKU: 418924-0)
Position 198 – Flachkopfschraube M4x25 (Artikelnummer: 911148-2)
Position 199 – Klemmenblock (Artikelnummer: 654561-8)
Position 200 – Rauschunterdrücker (SKU: 645206-9)
Position 201 – Buchsenhülse (Artikelnummer: 686035-1)
Position 202 – PIN (SKU: 418618-7)
Position 204 – FILZRING 6 (SKU: 443103-1)
Position 206 – SCHALTERKNOPF AUS (SKU: 418617-9)
Position 207 – SCHALTERKNOPF EIN (SKU: 418616-1)
Position 209 – FILZRING 6 (SKU: 443103-1)
Position 211 – PIN (Artikelnummer: 418618-7)
Position 212 – SCHALTERABDECKUNG (SKU: 418929-0)
Position 213 – TORSIONSFEDER 5 (SKU: 231682-9)
Position 214 – VIERKANTROHR 32-475 (SKU: 331686-2)
Position 215 – SCHALTKASTEN (SKU: 418923-2)
Position 218 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 219 – NETZKABEL 1,0-2-2,5 (SKU: 665865-3)
Position 221 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 222 – SECHSKANTMUTTER M6 (SKU: 931302-2)
Position 224 – VIERKANTROHR 32-475 (SKU: 331686-2)
Position 225 – Stützhalterung (Artikelnummer: 345546-2)
Position 226 – Sechskantschraube M6x45 (Artikelnummer: 921367-2)
Position 227 – ROHR 32 KOMPLETT (SKU: 154593-0)
Position 228 – TISCH KOMPLETT (SKU: 154572-8)
Position 229 – SCHRAUBE M10 (SKU: 266360-2)
Position 234 – HÜLSE 8 (SKU: 257749-5)
Position 235 – KAPPE (SKU: 418931-3)
Position 237 – Flachkopfschraube M4x8 (Artikelnummer: 911108-4)
Position 239 – HÜLSE 8 (SKU: 257749-5)
Position 242 – TORSIONSFEDER 17 (SKU: 231680-3)
Position 243 – Flachkopfschraube M6x20 (Artikelnummer: 911333-7)
Position 244 – Flachkopfschraube M6x20 (Artikelnummer: 911333-7)
Position 245 – KISSEN (SKU: 421906-3)
Position 246 – STOPPERHALTERUNG R (SKU: 345550-1)
Position 247 – Innensechskantschraube mit Rundkopf (Artikelnummer: 265984-1)
Position 249 – HEBEL (SKU: 345551-9)
Position 250 – Flachkopfschraube M6x20 (Artikelnummer: 911333-7)
Position 251 – KISSEN (SKU: 421906-3)
Position 252 – STOPPERHALTERUNG R (SKU: 345550-1)
Position 253 – Flachkopfschraube M6x20 (Artikelnummer: 911333-7)
Position 254 – Flachkopfschraube M6x20 (Artikelnummer: 911333-7)
Position 255 – KISSEN (SKU: 421906-3)
Position 256 – STOPPERHALTERUNG F (SKU: 345549-6)
Position 257 – Flachkopfschraube M6x20 (Artikelnummer: 911333-7)
Position 260 – HÜLSE 8 (SKU: 257751-8)
Position 265 – Unterlegscheibe 6 (Artikelnummer: 941152-7)
Position 266 – Unterlegscheibe 6 (Artikelnummer: 941152-7)
Position 267 – Schubnadelkäfig 1024 (SKU: 216413-7)
Position 268 – Unterlegscheibe 10 (Artikelnummer: 253024-7)
Position 273 – KAPPE (SKU: 418931-3)

Explosionszeichnung – LF1000

Beschreibung

Explosionszeichnung – LF1000
