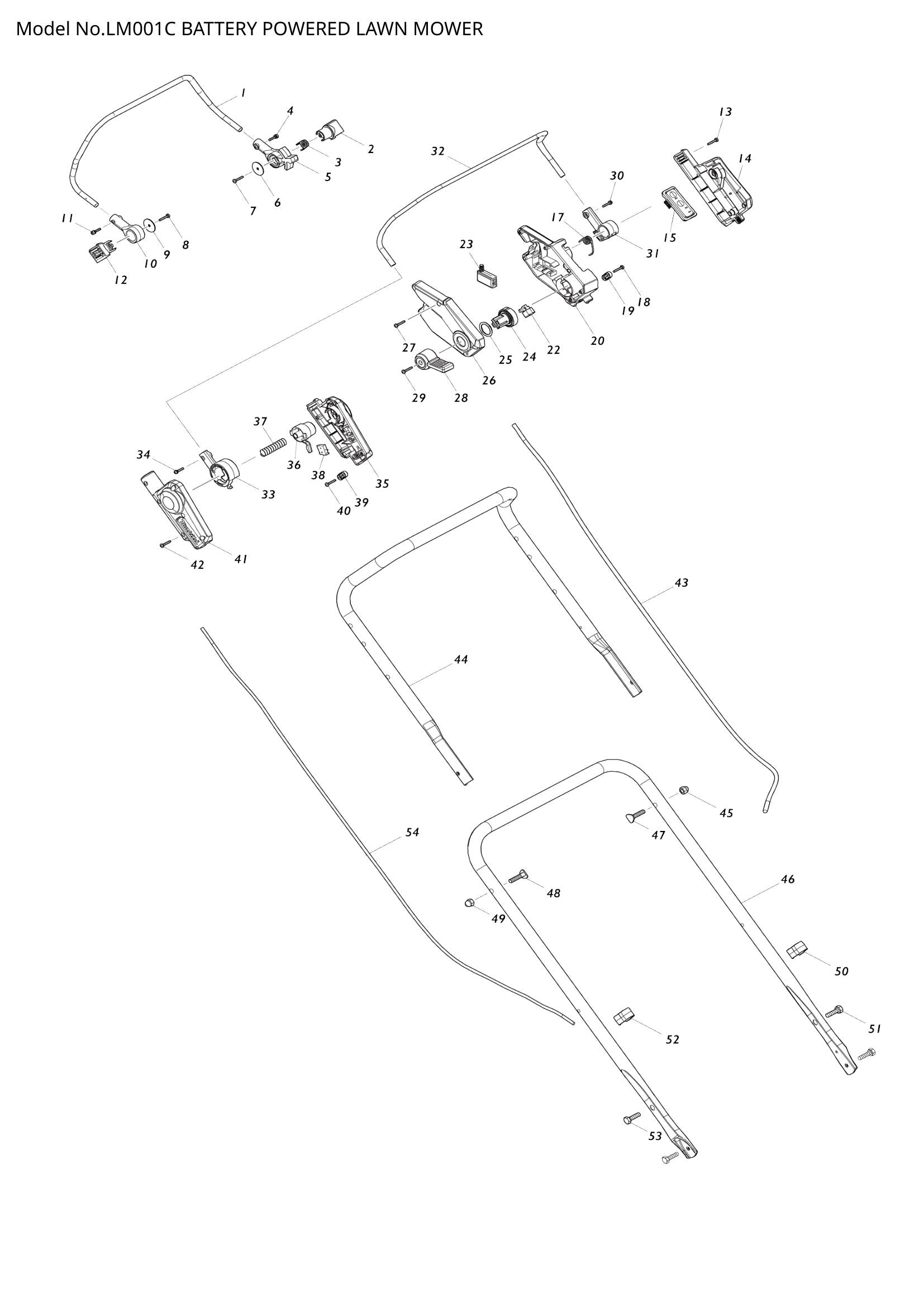

Explosionszeichnung – LM001C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – FAHRHEBEL (SKU: 327425-6)
  • Position 002 – FAHRHEBELHALTER (SKU: 459859-6)
  • Position 003 – TORSIONSFEDER 12 (SKU: 232566-4)
  • Position 004 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 005 – FAHRHEBELHALTERUNG L (SKU: 459864-3)
  • Position 006 – Unterlegscheibe 5 (Artikelnummer: 267136-0)
  • Position 007 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 008 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 009 – Unterlegscheibe 5 (Artikelnummer: 267136-0)
  • Position 010 – FAHRHEBELHALTERUNG R (SKU: 459858-8)
  • Position 011 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 012 – FAHRHEBELHALTER (SKU: 459859-6)
  • Position 013 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 014 – SCHALTKASTENSATZ (SKU: 183S75-9)
  • Position 015 – SCHALTKREIS KOMPLETT (SKU: 141C58-9)
  • Position 017 – TORSIONSFEDER 12 (SKU: 232575-3)
  • Position 018 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 019 – Zugentlastung (Artikelnummer: 687123-7)
  • Position 020 – SCHALTKASTEN (SKU: 413824-9)
  • Position 022 – SUB-CONTROLLER (SKU: 620415-1)
  • Position 023 – SCHALTER C3XA-1PSPM (SKU: 651083-9)
  • Position 024 – GESCHWINDIGKEITSHEBELHALTER (SKU: 459866-9)
  • Position 025 – O-RING 26 (SKU: 213897-0)
  • Position 026 – SCHALTKASTENSATZ (SKU: 183S75-9)
  • Position 027 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 028 – GESCHWINDIGKEITSHEBEL (SKU: 459865-1)
  • Position 029 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 030 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 031 – SCHALTHEBELHALTER L (SKU: 459863-5)
  • Position 032 – SCHALTHEBEL (SKU: 327424-8)
  • Position 033 – SCHALTHEBELHALTERUNG R (SKU: 459856-2)
  • Position 034 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 036 – SPERRKNOPF (SKU: 459857-0)
  • Position 037 – DRUCKFEDER 15 (SKU: 231227-3)
  • Position 038 – SCHALTEREINHEIT (SKU: 632E26-0)
  • Position 039 – Zugentlastung (Artikelnummer: 687124-5)
  • Position 040 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 042 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 043 – NETZKABELEINHEIT (SKU: 699162-5)
  • Position 044 – OBERER GRIFF (SKU: 327421-4)
  • Position 045 – SECHSKANT-HUTMUTTER M8 (Artikelnummer: 252278-3)
  • Position 046 – GRIFF UNTEN (SKU: 327422-2)
  • Position 047 – Flachkopfschraube M8X38 (SKU: 265A62-3)
  • Position 048 – Flachkopfschraube M8X38 (SKU: 265A62-3)
  • Position 049 – SECHSKANT-HUTMUTTER M8 (Artikelnummer: 252278-3)
  • Position 050 – KLEMME (SKU: 459905-5)
  • Position 051 – Sechskantschraube M8x30 (Artikelnummer: 921451-3)
  • Position 052 – KLEMME (SKU: 459905-5)
  • Position 053 – Sechskantschraube M8x30 (Artikelnummer: 921451-3)
  • Position 054 – NETZKABELEINHEIT (SKU: 699142-1)
  • Position 056 – SCHLÜSSELABDECKUNG (SKU: 413409-1)
  • Position 057 – TORSIONSFEDER 4 (SKU: 232681-4)
  • Position 058 – SCHLÜSSEL (SKU: 643535-4)
  • Position 059 – ABDECKUNG (SKU: 413408-3)
  • Position 060 – LM001C NAMENSSCHILD (SKU: 811E55-8)
  • Position 061 – TORSIONSFEDER 4 (SKU: 232681-4)
  • Position 062 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 063 – HEBEL (SKU: 413413-0)
  • Position 064 – ANSCHLAGRING E-3 (SKU: 961017-7)
  • Position 065 – STANGE 4 (SKU: 327834-9)
  • Position 067 – VERRIEGELUNG B (SKU: 413432-6)
  • Position 068 – VERRIEGELUNG B (SKU: 413432-6)
  • Position 069 – TORSIONSFEDER 4 (SKU: 232681-4)
  • Position 070 – HAKEN R (SKU: 312B03-7)
  • Position 071 – HAKEN L (SKU: 312B02-9)
  • Position 072 – HALTER (SKU: 413613-2)
  • Position 073 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 074 – HALTER (SKU: 413613-2)
  • Position 075 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 076 – HALTER (SKU: 413613-2)
  • Position 077 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 078 – Zugentlastung (Artikelnummer: 687123-7)
  • Position 079 – Zugentlastung (Artikelnummer: 687051-6)
  • Position 080 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 081 – Zugentlastung (Artikelnummer: 687124-5)
  • Position 082 – Zugentlastung (Artikelnummer: 687051-6)
  • Position 083 – CONTROLLER (SKU: 620E76-7)
  • Position 084 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 085 – FÜHRUNGSEINHEIT (SKU: 638A15-9)
  • Position 086 – SCHWAMM B (SKU: 422529-0)
  • Position 087 – CONTROLLER (SKU: 620E95-3)
  • Position 088 – SCHWAMM A (SKU: 422528-2)
  • Position 089 – LED-SCHALTUNG (SKU: 620C94-3)
  • Position 090 – NETZKABELEINHEIT (SKU: 699145-5)
  • Position 091 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 092 – Zugentlastung (Artikelnummer: 687124-5)
  • Position 093 – Zugentlastung (Artikelnummer: 687051-6)
  • Position 094 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 095 – Untere Verkleidungsbaugruppe (Artikelnummer: 136404-1)
  • Position 096 – MOTORGEHÄUSE OBEN (SKU: 319869-4)
  • Position 097 – Wellenscheibe 19 (Artikelnummer: 253455-0)
  • Position 099 – ROTORBAUGRUPPE (SKU: 519606-8)
  • Position 100 – KUGELLAGER 6004LLU (SKU: 211387-7)
  • Position 101 – Blechschraube PT 2X8 (SKU: 265B29-7)
  • Position 102 – CONTROLLER B (SKU: 620B88-2)
  • Position 103 – STATOR (SKU: 629465-3)
  • Position 104 – MOTORGEHÄUSE UNTER (SKU: 319870-9)
  • Position 105 – Flachkopfschraube M5x70 (Artikelnummer: 911691-1)
  • Position 106 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
  • Position 107 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 108 – Innensechskantschraube M8x25 (Artikelnummer: 922441-9)
  • Position 109 – MOTORHALTERUNG (SKU: 319867-8)
  • Position 110 – Prallplatte (Artikelnummer: 459853-8)
  • Position 111 – Flachkopfschraube M4x16 (Artikelnummer: 911126-2)
  • Position 112 – FAN 170 (SKU: 240205-2)
  • Position 113 – KLINGENHALTERUNG (SKU: 319868-6)
  • Position 114 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 117 – Mulchstopfenbaugruppe (Artikelnummer: 127516-1)
  • Position 118 – Verriegelungshebel (Artikelnummer: 459884-7)
  • Position 119 – DRUCKFEDER 7 (SKU: 231401-3)
  • Position 120 – Verriegelungshebelhalterung (SKU: 459885-5)
  • Position 121 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 124 – Innensechskantschraube mit Rundkopf (Artikelnummer: 265B20-5)
  • Position 125 – GRIFFHALTERUNG L (SKU: 347579-3)
  • Position 126 – TORSIONSFEDER 8 (SKU: 233597-6)
  • Position 127 – ANSCHLAGRING E-5 (SKU: 961018-5)
  • Position 128 – STANGE 6 (SKU: 327418-3)
  • Position 129 – HS-Schraube M5x12 mit WR (Artikelnummer: 922213-2)
  • Position 130 – HECKKLAPPENHALTERPLATTE (SKU: 459877-4)
  • Position 131 – HINTERER GRIFF (SKU: 162692-4)
  • Position 132 – GRIFFHALTERUNG R (SKU: 347578-5)
  • Position 133 – KLEMME (SKU: 451825-9)
  • Position 134 – Innensechskantschraube mit Rundkopf (Artikelnummer: 265B20-5)
  • Position 136 – Pleuelstange (Artikelnummer: 347580-8)
  • Position 137 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
  • Position 138 – SECHSKANT-SICHERUNGSMUTTER M6-10 (SKU: 252014-7)
  • Position 139 – Unterlegscheibe 8 (Artikelnummer: 267216-2)
  • Position 140 – SECHSKANT-SICHERUNGSMUTTER M6-10 (SKU: 252014-7)
  • Position 141 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
  • Position 142 – Unterlegscheibe 8 (Artikelnummer: 253762-1)
  • Position 143 – TÜLLE (SKU: 422526-6)
  • Position 144 – HS-Schraube M5x12 mit WR (Artikelnummer: 922213-2)
  • Position 145 – BLECHABDECKUNG (SKU: 459880-5)
  • Position 146 – POLYOLEFIN-ROHR (SKU: 683A20-1)
  • Position 147 – DECK KOMPLETT (SKU: 141D12-9)
  • Position 148 – HÖHENEINSTELLPLATTE (SKU: 347582-4)
  • Position 149 – Innensechskantschraube mit Rundkopf (Artikelnummer: 265B20-5)
  • Position 150 – Innensechskantschraube M6x12 (Artikelnummer: 922311-2)
  • Position 151 – HINTERE WELLENHALTERABDECKUNG (SKU: 313290-9)
  • Position 157 – HS-Schraube M5x12 mit WR (Artikelnummer: 922213-2)
  • Position 159 – TORSIONSFEDER 9 (SKU: 232567-2)
  • Position 160 – SEITENAUSWURFPLATTE (SKU: 347584-0)
  • Position 161 – STANGE 8 (SKU: 327420-6)
  • Position 162 – ANSCHLAGRING E-7 (SKU: 961013-5)
  • Position 163 – SEITENAUSWURFABDECKUNG (SKU: 459886-3)
  • Position 164 – Innensechskantschraube M8x25 (Artikelnummer: 922441-9)
  • Position 165 – VORDERGRIFF (SKU: 459870-8)
  • Position 166 – VORDERE ABDECKUNG (SKU: 459871-6)
  • Position 167 – Decksunterabdeckung (Artikelnummer: 459872-4)
  • Position 168 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 169 – Sechskantschraube mit Flansch M8x12 (Artikelnummer: 265324-3)
  • Position 170 – KUGELLAGER 6002DDW (SKU: 211247-3)
  • Position 171 – HINTERRADBAUGRUPPE (SKU: 127513-7)
  • Position 172 – KUGELLAGER 6002DDW (SKU: 211247-3)
  • Position 173 – STIRNRAD 49 (SKU: 226941-4)
  • Position 174 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 175 – STIRNRAD 12 (SKU: 226940-6)
  • Position 176 – GETRIEBEHALTERPLATTE (SKU: 347586-6)
  • Position 177 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 178 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
  • Position 179 – RADKAPPE (SKU: 459867-7)
  • Position 180 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
  • Position 181 – HINTERER WELLENHALTER (SKU: 327426-4)
  • Position 182 – KUGELLAGER 6001DDW (SKU: 210163-6)
  • Position 183 – HINTERE WELLE (SKU: 162689-3)
  • Position 184 – Innensechskantschraube M6x12 (Artikelnummer: 922311-2)
  • Position 185 – HÖHENVERSTELLHEBEL KOMPLETT (SKU: 162694-0)
  • Position 186 – HINTERER WELLENHALTER R (SKU: 313369-6)
  • Position 187 – KUGELLAGER 6001DDW (SKU: 210163-6)
  • Position 188 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
  • Position 189 – RADKAPPE (SKU: 459867-7)
  • Position 190 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
  • Position 191 – GETRIEBEHALTERPLATTE (SKU: 347586-6)
  • Position 192 – STIRNRAD 49 (SKU: 226941-4)
  • Position 193 – STIRNRAD 12 (SKU: 226940-6)
  • Position 194 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 195 – KUGELLAGER 6002DDW (SKU: 211247-3)
  • Position 196 – HINTERRADBAUGRUPPE (SKU: 127513-7)
  • Position 197 – KUGELLAGER 6002DDW (SKU: 211247-3)
  • Position 198 – Sechskantschraube mit Flansch M8x12 (Artikelnummer: 265324-3)
  • Position 199 – Blechschraube 5x16 (Artikelnummer: 266388-0)
  • Position 200 – HALTERUNG (SKU: 347585-8)
  • Position 201 – Innensechskantschraube M6x12 (Artikelnummer: 922311-2)
  • Position 202 – Antriebseinheit (Artikelnummer: 127510-3)
  • Position 203 – SECHSKANTSCHRAUBE MIT FLANSCHKOPF M8X12 (SKU: 265324-3)
  • Position 204 – KUGELLAGER 6002DDW (SKU: 211247-3)
  • Position 205 – VORDERRADBAUGRUPPE (SKU: 127514-5)
  • Position 206 – KUGELLAGER 6002DDW (SKU: 211247-3)
  • Position 207 – VORDERE WELLE (SKU: 162688-5)
  • Position 208 – KUGELLAGER 6002DDW (SKU: 211247-3)
  • Position 209 – VORDERRADBAUGRUPPE (SKU: 127514-5)
  • Position 210 – KUGELLAGER 6002DDW (SKU: 211247-3)
  • Position 211 – Sechskantschraube mit Flansch M8x12 (Artikelnummer: 265324-3)
  • Position 212 – PLATTE (SKU: 341462-6)
  • Position 213 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 214 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 224 – Sicherungsring (außen) S-19 (SKU: 961059-1)
  • Position 225 – NETZKABELEINHEIT (SKU: 699163-3)

Zahlung & Sicherheit

American Express Apple Pay Bancontact Google Pay iDEAL Klarna Maestro Mastercard PayPal Shop Pay Union Pay Visa

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern weder Kreditkartendaten noch haben wir Zugriff auf Ihre Kreditkarteninformationen.

Das Verschiffen schätzen

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)

Das könnte Ihnen auch gefallen

Zuletzt angesehen
