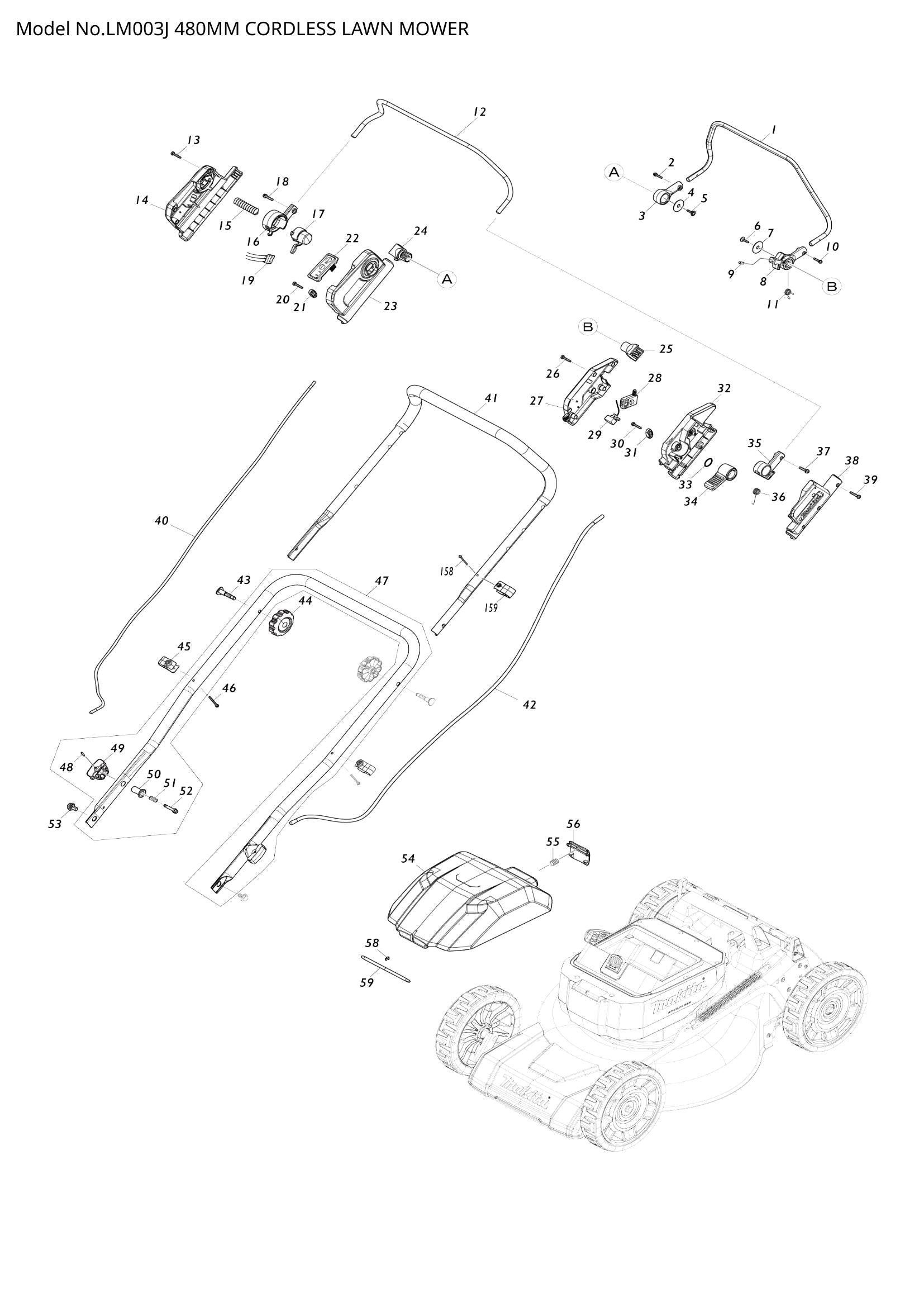

LM003J exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
LM003J exploded view

Explosionszeichnung – LM003J

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – FAHRHEBEL (SKU: 327425-6)
  • Position 002 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 003 – FAHRHEBELHALTERUNG R (SKU: 459858-8)
  • Position 004 – Unterlegscheibe 8 (Artikelnummer: 253814-8)
  • Position 005 – Blechschraubenflansch 4x18 (Artikelnummer: 265620-9)
  • Position 006 – Blechschraubenflansch 4x18 (Artikelnummer: 265620-9)
  • Position 007 – Unterlegscheibe 8 (Artikelnummer: 253814-8)
  • Position 008 – FAHRHEBELHALTERUNG L (SKU: 413B10-4)
  • Position 009 – PIN 5 (SKU: 268225-4)
  • Position 010 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 011 – TORSIONSFEDER 12 (SKU: 232566-4)
  • Position 012 – SCHALTHEBEL (SKU: 327424-8)
  • Position 013 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 014 – SCHALTKASTENSATZ (SKU: 183X93-7)
  • Position 015 – DRUCKFEDER 15 (SKU: 231227-3)
  • Position 016 – SCHALTHEBELHALTERUNG R (SKU: 459856-2)
  • Position 017 – SPERRKNOPF (SKU: 459857-0)
  • Position 018 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 019 – SCHALTEREINHEIT (SKU: 632T11-3)
  • Position 020 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 021 – Zugentlastung (Artikelnummer: 687123-7)
  • Position 022 – SCHALTKREIS KOMPLETT (SKU: 141E30-3)
  • Position 023 – SCHALTKASTENSATZ (SKU: 183X93-7)
  • Position 024 – FAHRHEBELHALTER (SKU: 413A98-8)
  • Position 025 – FAHRHEBELHALTER (SKU: 413A98-8)
  • Position 026 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 027 – Hebelkastensatz (Artikelnummer: 183U35-3)
  • Position 028 – SCHALTER C3XA-1PSPM (SKU: 651083-9)
  • Position 029 – WÄHLSCHALTUNG (SKU: 620J45-8)
  • Position 030 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 032 – Hebelkasten C (Artikelnummer: 413A95-4)
  • Position 033 – O-RING 18 (SKU: 213A12-2)
  • Position 034 – GESCHWINDIGKEITSHEBEL (SKU: 413B01-5)
  • Position 035 – SCHALTHEBELHALTER L (SKU: 459863-5)
  • Position 036 – TORSIONSFEDER 12 (SKU: 232575-3)
  • Position 037 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 038 – Hebelkastensatz (Artikelnummer: 183U35-3)
  • Position 039 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 040 – NETZKABELEINHEIT (SKU: 699211-8)
  • Position 041 – OBERER GRIFF (SKU: 327871-3)
  • Position 042 – NETZKABELEINHEIT (SKU: 699212-6)
  • Position 043 – Flachkopfschraube M8X50 (SKU: 265C08-1)
  • Position 044 – Flügelmutter M8 (Artikelnummer: 265C06-5)
  • Position 045 – KLEMME (SKU: 413L52-8)
  • Position 046 – Flachkopfschraube M4x40 (Artikelnummer: 911168-6)
  • Position 047 – UNTERE GRIFFBAUGRUPPE (SKU: 122D37-2)
  • Position 048 – Federstift 2,5-16 (SKU: 258004-8)
  • Position 049 – KNOPF (SKU: 413943-1)
  • Position 050 – Schlosshalter (Artikelnummer: 327A66-4)
  • Position 051 – DRUCKFEDER 8 (SKU: 234121-8)
  • Position 052 – SPERRSTIFT (SKU: 327A65-6)
  • Position 053 – SECHSKANTSCHRAUBE M8 (SKU: 265C07-3)
  • Position 054 – BATTERIEABDECKUNG (SKU: 136881-7)
  • Position 055 – DRUCKFEDER 7 (SKU: 231037-8)
  • Position 056 – Verriegelungshebel (Artikelnummer: 459852-0)
  • Position 057 – HECKKLAPPE KOMPLETT (SKU: 141M34-3)
  • Position 058 – ANSCHLAGRING E-5 (SKU: 961018-5)
  • Position 059 – STANGE 6 (SKU: 327875-5)
  • Position 061 – TORSIONSFEDER 8 (SKU: 232721-8)
  • Position 062 – STANGE 6 (SKU: 327A63-0)
  • Position 063 – GRIFFHALTERUNG R (SKU: 347A56-1)
  • Position 064 – Innensechskantschraube mit Rundkopf (Artikelnummer: 265B20-5)
  • Position 065 – Innensechskantschraube mit Rundkopf (Artikelnummer: 265B20-5)
  • Position 066 – ANSCHLAGRING E-5 (SKU: 961018-5)
  • Position 067 – GRIFFHALTERUNG L (SKU: 347A55-3)
  • Position 073 – LM003J SERIENNR.-ETIKETT (SKU: 8582E7-5)
  • Position 074 – LM003J NAMENSSCHILD (SKU: 8582E4-1)
  • Position 075 – Innensechskantschraube M8x25 (Artikelnummer: 922441-9)
  • Position 076 – HINTERER GRIFF (SKU: 413L42-1)
  • Position 077 – Blechschraube Flansch 4x18 (Artikelnummer: 265620-9)
  • Position 078 – VORDERE ABDECKUNG (SKU: 413L32-4)
  • Position 079 – Blechschraube Flansch 4x18 (Artikelnummer: 265620-9)
  • Position 080 – HÖHENEINSTELLPLATTE (SKU: 413L44-7)
  • Position 081 – Innensechskantschraube mit Rundkopf (Artikelnummer: 265B20-5)
  • Position 082 – Innensechskantschraube M6x12 (Artikelnummer: 922311-2)
  • Position 083 – HÖHENVERSTELLHEBEL KOMPLETT (SKU: 162B98-8)
  • Position 084 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 085 – Zugentlastung (Artikelnummer: 687123-7)
  • Position 086 – Zugentlastung (Artikelnummer: 687051-6)
  • Position 087 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 088 – BLECHABDECKUNG (SKU: 413L50-2)
  • Position 089 – TÜLLE (SKU: 422526-6)
  • Position 090 – Zugentlastung (Artikelnummer: 687124-5)
  • Position 091 – DECK UNTER ABDECKUNG F (SKU: 413L34-0)
  • Position 092 – INNENPLATTE (SKU: 413L31-6)
  • Position 093 – LED-SCHALTUNG (SKU: 620J95-3)
  • Position 094 – CONTROLLER (SKU: 620J94-5)
  • Position 095 – Verkleidungsabdeckung komplett (Artikelnummer: 141M33-5)
  • Position 096 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 097 – OBERE VERKLEIDUNGSBAUGRUPPE (SKU: 122D39-8)
  • Position 098 – UNTERE VERKLEIDUNG (SKU: 413L25-1)
  • Position 099 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 100 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 101 – Innensechskantschraube M8x25 (Artikelnummer: 922441-9)
  • Position 102 – Blechschraubenflansch 4x18 (Artikelnummer: 265620-9)
  • Position 103 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 104 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 105 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 107 – DECK KOMPLETT (SKU: 141S43-8)
  • Position 108 – SCHWAMM (SKU: 422956-1)
  • Position 110 – Zugfeder 16 (Artikelnummer: 232628-8)
  • Position 114 – Pleuelstange (Artikelnummer: 347A57-9)
  • Position 115 – BATTERIEGEHÄUSEBAUGRUPPE (SKU: 122D36-4)
  • Position 116 – Verriegelungshebel (Artikelnummer: 413942-3)
  • Position 117 – TORSIONSFEDER 9 (SKU: 232716-1)
  • Position 118 – FEDERHALTER (SKU: 413940-7)
  • Position 119 – DRUCKFEDER 11 (SKU: 232718-7)
  • Position 120 – FEDERHALTERUNG (SKU: 413941-5)
  • Position 121 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 122 – Blechschraubenflansch 4x12 (Artikelnummer: 265B00-1)
  • Position 123 – TERMINALEINHEIT (SKU: 632U17-7)
  • Position 124 – NETZKABELEINHEIT (SKU: 699214-2)
  • Position 125 – Sechskantschraube mit Flansch M8x12 (Artikelnummer: 265324-3)
  • Position 126 – REIFEN 230 KOMPLETT (SKU: 141M25-4)
  • Position 127 – KUGELLAGER 6001DDW (SKU: 210163-6)
  • Position 128 – VORDERE WELLE (SKU: 162B99-6)
  • Position 129 – PLATTE (SKU: 347869-4)
  • Position 130 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 131 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6-10 (SKU: 252301-4)
  • Position 132 – Sechskantschraube mit Flansch M8x12 (Artikelnummer: 265324-3)
  • Position 133 – KUGELLAGER 6001DDW (SKU: 210163-6)
  • Position 134 – REIFEN 230 KOMPLETT (SKU: 141M26-2)
  • Position 135 – STIRNRAD 47 (SKU: 227A02-9)
  • Position 136 – Blechschraubenflansch 4x12 (Artikelnummer: 265B00-1)
  • Position 137 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
  • Position 138 – RADKAPPE (SKU: 413L41-3)
  • Position 139 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 140 – STIRNRAD 15 (SKU: 227A01-1)
  • Position 141 – Innensechskantschraube M5x1 (Artikelnummer: 251951-2)
  • Position 142 – KUGELLAGER 6001DDW (SKU: 210163-6)
  • Position 143 – HINTERER WELLENHALTER (SKU: 313390-5)
  • Position 144 – HINTERE WELLE (SKU: 162C01-5)
  • Position 145 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6-10 (SKU: 252301-4)
  • Position 146 – KLEMME 19 (SKU: 347865-2)
  • Position 147 – HS-Schraube M5x16 mit WR (Artikelnummer: 922223-9)
  • Position 148 – ANTRIEBSEINHEIT (SKU: 122D27-5)
  • Position 149 – HALTERUNG (SKU: 347A59-5)
  • Position 150 – Blechschraube 5x16 (Artikelnummer: 266388-0)
  • Position 151 – HS-Schraube M5x16 mit WR (Artikelnummer: 922223-9)
  • Position 152 – POLYOLEFIN-ROHR (SKU: 683A20-1)
  • Position 153 – Halterung für Grasfangkorb (Artikelnummer: 162C44-7)
  • Position 154 – Grasfangkorb (Artikelnummer: 162C11-2)
  • Position 158 – Flachkopfschraube M4x35 (Artikelnummer: 911163-6)
  • Position 159 – KLEMME (SKU: 413944-9)
  • Position 160 – STATORBASIS KOMPLETT (SKU: 141M30-1)
  • Position 161 – Wellenscheibe 19 (Artikelnummer: 253455-0)
  • Position 162 – CONTROLLER B (SKU: 620J44-0)
  • Position 163 – Flachkopfschraube M3x10 (Artikelnummer: 265C89-5)
  • Position 164 – STATOR (SKU: 629B85-5)
  • Position 165 – Flachkopfschraube M4x30 (Artikelnummer: 911158-9)
  • Position 166 – KUGELLAGER 6000DDW (SKU: 210059-1)
  • Position 167 – ROTORBAUGRUPPE (SKU: 519786-0)
  • Position 168 – KUGELLAGER 6004LLU (SKU: 211332-2)
  • Position 169 – TÜLLE (SKU: 422955-3)
  • Position 171 – HALTERUNG (SKU: 312D43-7)
  • Position 172 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 173 – LEITERPLATTE (SKU: 413L53-6)
  • Position 174 – Flachkopfschraube M4x16 (Artikelnummer: 911126-2)
  • Position 175 – FAN 170 (SKU: 240205-2)
  • Position 176 – BLATTHALTER 480 (SKU: 312D47-9)
  • Position 177 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 178 – BLADE 480 SET (SKU: 191V97-3)
  • Position 180 – Blechschraubenflansch 4x18 (Artikelnummer: 265620-9)
  • Position 181 – Grasschutzsatz (Artikelnummer: 183X16-5)
  • Position 182 – DECK UNTER ABDECKUNG R (SKU: 413L36-6)
  • Position 183 – Grasschutzsatz (Artikelnummer: 183X16-5)
  • Position 184 – Blechschraubenflansch 4x18 (Artikelnummer: 265620-9)
