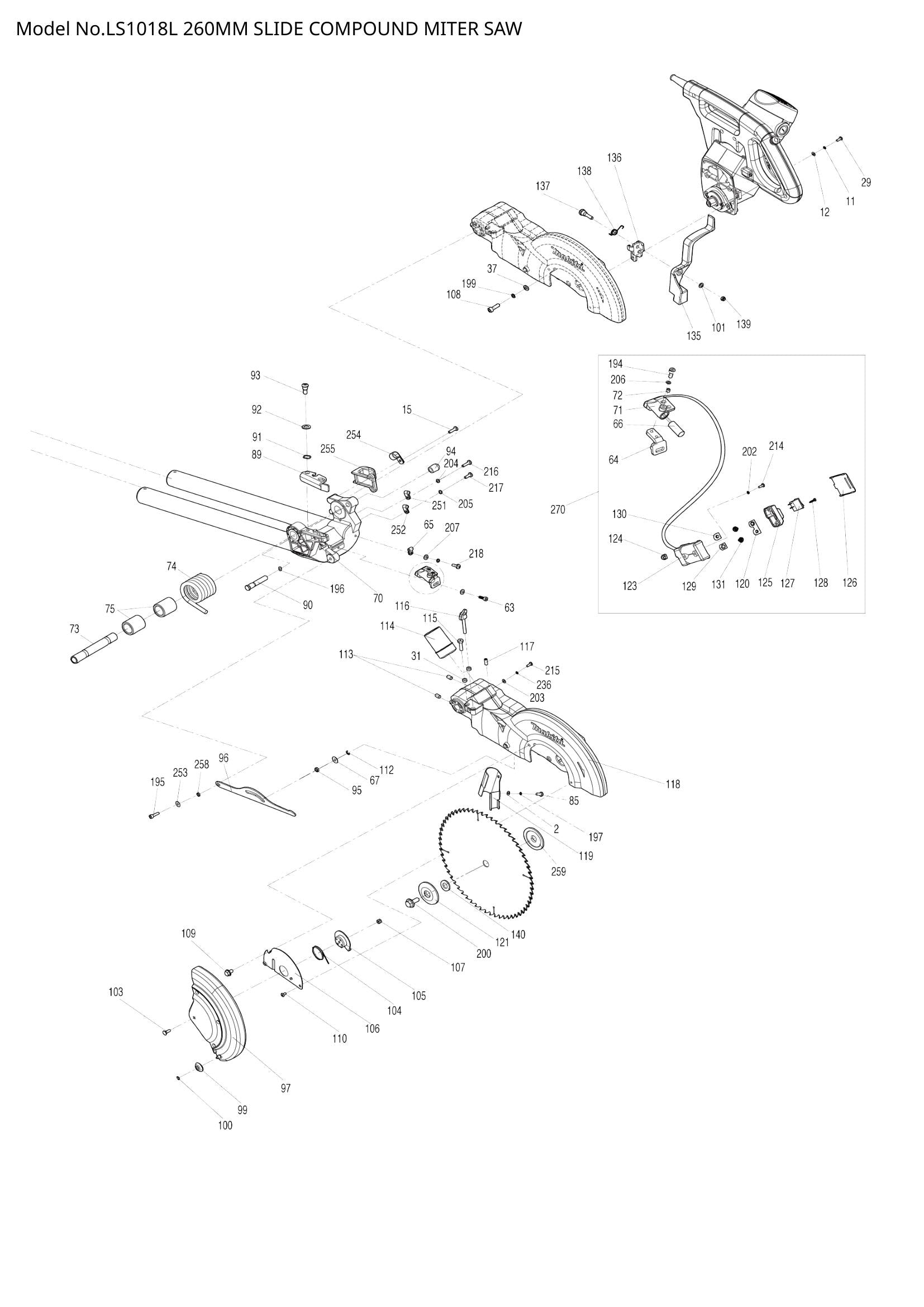

Name: Explosionszeichnung – LS1018L
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – KREUZSCHRAUBE M5X20 (SKU: JM23100006)
Position 002 – Unterlegscheibe 5 (SKU: JM23100007)
Position 003 – PAD (SKU: JM23100008)
Position 004 – SECHSKANTMUTTER M10 (SKU: JM23100009)
Position 006 – BASIS KOMPLETT (SKU: JM23100300)
Position 010 – KREUZSCHRAUBE M4X15 (SKU: JM23100014)
Position 013 – Reibscheibe (SKU: JM23100017)
Position 014 – SCHLOSSPLATTE A (SKU: JM23100018)
Position 016 – SCHLOSSPLATTE B (SKU: JM23100020)
Position 017 – Verriegelungsfeder (SKU: JM23100021)
Position 018 – SPERRSTIFT (SKU: JM23100022)
Position 019 – PRESSPLATTE (SKU: JM23100023)
Position 020 – SCHLOSSWELLE B (SKU: JM23100024)
Position 021 – ARBEITSTISCH-VERRIEGELUNGSHALTERUNG (SKU: JM23100025)
Position 022 – SCHLOSSWELLE A (SKU: JM23100026)
Position 023 – Gehrungsverriegelungsgriff (SKU: JM23100027)
Position 024 – ARBEITSTISCH KOMPLETT (SKU: JM23200100)
Position 026 – Gehrungszeiger (SKU: JM23100030)
Position 027 – KREUZSCHRAUBE M5X15 (SKU: JM23100031)
Position 028 – DREHWELLE (SKU: JM23100032)
Position 030 – SECHSKANTSCHRAUBE M6X28 (SKU: JM23100034)
Position 033 – REIBRING (SKU: JM23100037)
Position 036 – HSBOLT M6X20 (SKU: JM23100040)
Position 037 – Unterlegscheibe 6 (Artikelnummer: JM23100041)
Position 038 – 45-Grad-Grenzwinkelhalterung (SKU: JM23200005)
Position 040 – Unterlegscheibe 12x20x1 (Artikelnummer: JM23100044)
Position 042 – 90-Grad-Blockfeder (SKU: JM23100046)
Position 043 – 90-Grad-Block (SKU: JM23100047)
Position 044 – KEGELZEIGER (SKU: JM23100048)
Position 045 – Gehrungsdruckfeder (SKU: JM23100049)
Position 047 – BEGRENZTER KNOPF (SKU: JM23100051)
Position 048 – KLEMMPLATTE (SKU: JM23100052)
Position 049 – SCHÜSSELTYPPLATTE (SKU: JM23100053)
Position 050 – OBERFLÄCHENLAGER (SKU: JM23100054)
Position 051 – GROSSE FLACHE UNTERLEGSCHEIBE 10X26X2,5 (SKU: JM23100055)
Position 052 – Abdeckung für Gleithalterung (Artikelnummer: JM23100056)
Position 053 – SECHSKANTMUTTER (SKU: JM23100057)
Position 054 – Abschrägungsverriegelungsgriff (SKU: JM23100058)
Position 056 – Unterlegscheibe 8 (SKU: JM23100060)
Position 057 – Federscheibe 8 (SKU: JM23100061)
Position 058 – SECHSKANTSCHRAUBE M8X30 (SKU: JM23100062)
Position 059 – SCHLÜSSEL (SKU: JM23100063)
Position 061 – Flachkopfschraube M4x8 (SKU: JM23100065)
Position 062 – FLÜGELKNOPF M6X20 (SKU: JM23100066)
Position 064 – LASERBEWEGLICHE FIXPLATTE (SKU: JM23100068)
Position 065 – LASERKABELKLEMME (SKU: JM23100069)
Position 066 – LASER (SKU: JM23100070)
Position 067 – DÜNNE FLACHE UNTERLEGSCHEIBE 6 (SKU: JM23100071)
Position 068 – Kabelklemme (SKU: JM23100072)
Position 069 – Kabelaufwicklungshalterung (SKU: JM23100073)
Position 071 – LASERBASIS (SKU: JM23100075)
Position 073 – Verbindungswelle (Artikelnummer: JM23100077)
Position 074 – TORSIONSFEDER (SKU: JM23100078)
Position 075 – Positionsrohr (SKU: JM23100079)
Position 078 – LAGERLEITBLECH (SKU: JM23100082)
Position 082 – Schiebestangen-Verriegelungsknopf (SKU: JM23100086)
Position 084 – DRUCKFEDER (SKU: JM23100088)
Position 085 – KREUZSCHRAUBE M5X12 (SKU: JM23100089)
Position 086 – HINTERE ABDECKUNG DER GLEITLEISTE (SKU: JM23100090)
Position 087 – SCHLÜSSELCLIP (SKU: JM23100091)
Position 089 – SCHNITTTIEFENEINSTELLBAR PL (SKU: JM23100092)
Position 091 – Wellenscheibe 8 (SKU: JM23100094)
Position 092 – Unterlegscheibe 8x14x1 (Artikelnummer: JM23100095)
Position 093 – TIEFENVERSTELLBARER PLATTENBOLZEN (SKU: JM23100096)
Position 094 – PIN-KAPPE (SKU: JM23100097)
Position 095 – Verbindungshülse (SKU: JM23100098)
Position 096 – LINK (SKU: JM23100099)
Position 099 – SCHUTZRAD (SKU: JM23100102)
Position 100 – RADSICHERUNGSRING (SKU: JM23100103)
Position 103 – Vierkantschraube M6x12 (SKU: JM23100106)
Position 104 – Schutzfeder (SKU: JM23100107)
Position 105 – SCHÜSSELTELLER (SKU: JM23100108)
Position 106 – Schutzbefestigungsplatte (SKU: JM23100109)
Position 107 – SECHSKANTMUTTER M6 (SKU: JM23100110)
Position 108 – HSBOLT M6X22 (SKU: JM23200006)
Position 109 – SECHSKANTSCHRAUBE FÜR SCHUTZ (SKU: JM23100112)
Position 110 – Kreuzschlitzschraube für Schutz (Artikelnummer: JM23100113)
Position 112 – Sicherungsring 5 (SKU: JM23100115)
Position 113 – Sicherungsschraube M6x12 (Artikelnummer: JM23100116)
Position 114 – Staubanschluss (SKU: JM23100117)
Position 115 – SECHSKANTSCHRAUBE M6X25 (SKU: JM23100118)
Position 116 – BEGRENZTER KNOPF (SKU: JM23100119)
Position 117 – HSSET-SCHRAUBE M6X16 (SKU: JM23100120)
Position 119 – STAUBFÜHRUNGSPLATTE (SKU: JM23100122)
Position 120 – Kupfer-Anschlussplatte (SKU: JM23100123)
Position 121 – BLATTFLANSCH (SKU: JM23100124)
Position 123 – BATTERIEKASTEN (SKU: JM23100125)
Position 124 – LASERKABELROHR (SKU: JM23100126)
Position 125 – LASERSCHALTERABDECKUNG (SKU: JM23100127)
Position 126 – Batteriekastenabdeckung (SKU: JM23100128)
Position 127 – LASERSCHALTER (SKU: JM23100129)
Position 128 – SELBSTSCHNEIDENDE SCHRAUBE 2,9X12 (SKU: JM23100130)
Position 129 – Anoden-Kupferblech (SKU: JM23100131)
Position 130 – Kathoden-Kupferblech (SKU: JM23100132)
Position 131 – Batteriekastenfeder (SKU: JM23100133)
Position 132 – RECHTER UNTERZAUNVERBINDUNG (SKU: JM23200007)
Position 134 – HSS-SCHRAUBE MIT ZAPFENSPITZE M6 (Artikelnummer: JM23200009)
Position 142 – GROSSE FLACHE UNTERLEGSCHEIBE 10 (SKU: JM23100154)
Position 145 – Abtriebswellenring 15.88 (Artikelnummer: JM23200012)
Position 146 – Senkkopfschraube M4X (SKU: JM23200013)
Position 147 – Senkkopfschraube M6X (SKU: JM23200014)
Position 148 – LAGERPRESSPLATTE (SKU: JM23200015)
Position 149 – LAGERABDECKUNG (SKU: JM23200016)
Position 150 – Abtriebswelle (Artikelnummer: JM23200017)
Position 151 – SCHLÜSSEL 4X10 (SKU: JM23200018)
Position 153 – ZAHNRAD (SKU: JM23200020)
Position 154 – WELLENSCHEIBE (SKU: JM23200021)
Position 155 – Sicherungsring 14 (SKU: JM23200022)
Position 157 – GETRIEBE KOMPLETT (SKU: JM23200130)
Position 158 – ZAHNRAD-SPERRFEDER (SKU: JM23200025)
Position 159 – ZAHNRAD-SPERRSTIFT (SKU: JM23200026)
Position 160 – Sicherungsring 10,5 x 1 (Artikelnummer: JM23200027)
Position 161 – Wellenbefestigungsabdeckung (SKU: JM23200028)
Position 162 – Kreuzschlitzschraube M5x18 (Artikelnummer: JM23200029)
Position 163 – Sicherungsring 16 (SKU: JM23200030)
Position 165 – Schallwandring (Artikelnummer: JM23100168)
Position 166 – ROTORBAUGRUPPE (SKU: JM23200001)
Position 167 – LAGER 6001 (SKU: JM23200032)
Position 168 – SELBSTSCHNEIDENDE SCHRAUBE M5X70 (SKU: JM23100170)
Position 169 – STATORBAUGRUPPE (SKU: JM23100001)
Position 170 – ABSORBERRING (SKU: JM23100172)
Position 173 – Kabelklemme (SKU: JM23100166)
Position 174 – CORD GUARD S (SKU: JM23100165)
Position 175 – NETZKABELBAUM EUR (SKU: JM23000156)
Position 176 – KONDENSATOR (SKU: JM23100169)
Position 177 – RECHTER GRIFF (SKU: JM23200034)
Position 178 – SCHALTERGRIFFFEDER (SKU: JM23100176)
Position 179 – KLEMMENBLOCK 2P (SKU: JM23100171)
Position 180 – SCHALTERGRIFF (SKU: JM23100174)
Position 181 – SCHALTERSCHLOSSPLATTE (SKU: JM23100175)
Position 182 – SPERRKNOPF (SKU: JM23100177)
Position 183 – SCHALTERSCHLOSSHALTERUNG (SKU: JM23100173)
Position 184 – BREMSSYSTEMSCHALTER (SKU: JM23100178)
Position 185 – ELEKTRISCHER SCHALTER (SKU: JM23100179)
Position 186 – Kreuzschlitzschraube M6X50 (SKU: JM23200035)
Position 187 – LINKER GRIFF (SKU: JM23200036)
Position 188 – SCHRAUBVERSCHLUSS (SKU: JM23100182)
Position 192 – Sanftanlasser (SKU: JM23100186)
Position 193 – HINTERE MOTORABDECKUNG (SKU: JM23100188)
Position 194 – HSBOLT M4X10 (SKU: JM23100146)
Position 195 – HS-Schraube M6x20 mit Kleber (Artikelnummer: JM23100148)
Position 196 – DICHTRING (SKU: JM23100150)
Position 197 – Federscheibe 5 (SKU: JM23100149)
Position 198 – FLÜGELKNOPF, M6X10 (SKU: JM23100152)
Position 199 – Federscheibe 6 (SKU: JM23100151)
Position 200 – KLINGENBOLZEN (SKU: JM23100153)
Position 201 – SPEZIALUNTERLEGSCHEIBE 6 (SKU: JM23100190)
Position 202 – Unterlegscheibe 4 (Artikelnummer: JM23100016)
Position 203 – Unterlegscheibe 4 (Artikelnummer: JM23100016)
Position 204 – Unterlegscheibe 4 (Artikelnummer: JM23100016)
Position 205 – Unterlegscheibe 4 (Artikelnummer: JM23100016)
Position 206 – Unterlegscheibe 4 (Artikelnummer: JM23100016)
Position 208 – Unterlegscheibe 4 (Artikelnummer: JM23100016)
Position 209 – Unterlegscheibe 4 (Artikelnummer: JM23100016)
Position 210 – Unterlegscheibe 4 (Artikelnummer: JM23100016)
Position 211 – Unterlegscheibe 4 (SKU: JM23100016)
Position 212 – Unterlegscheibe 4 (Artikelnummer: JM23100016)
Position 213 – Unterlegscheibe 4 (Artikelnummer: JM23100016)
Position 214 – Flachkopfschraube M4x12 (Artikelnummer: JM23100033)
Position 215 – Flachkopfschraube M4x12 (Artikelnummer: JM23100033)
Position 216 – Flachkopfschraube M4x12 (Artikelnummer: JM23100033)
Position 217 – Flachkopfschraube M4x12 (Artikelnummer: JM23100033)
Position 218 – Flachkopfschraube M4x12 (Artikelnummer: JM23100033)
Position 219 – Flachkopfschraube M4x12 (Artikelnummer: JM23100033)
Position 220 – Flachkopfschraube M4x12 (SKU: JM23100033)
Position 221 – Flachkopfschraube M4x12 (Artikelnummer: JM23100033)
Position 222 – Flachkopfschraube M4x12 (SKU: JM23100033)
Position 223 – Flachkopfschraube M4x12 (Artikelnummer: JM23100033)
Position 224 – Unterlegscheibe 5 (SKU: JM23100007)
Position 225 – Unterlegscheibe 5 (SKU: JM23100007)
Position 226 – Unterlegscheibe 5 (SKU: JM23100007)
Position 227 – Unterlegscheibe 5 (SKU: JM23100007)
Position 228 – Unterlegscheibe 5 (SKU: JM23100007)
Position 230 – Unterlegscheibe 6 (SKU: JM23100041)
Position 231 – Unterlegscheibe 6 (SKU: JM23100041)
Position 232 – Kreuzschlitzschraube M5x12 (Artikelnummer: JM23100089)
Position 233 – Kreuzschlitzschraube M5x12 (Artikelnummer: JM23100089)
Position 234 – KREUZSCHRAUBE M5X12 (SKU: JM23100089)
Position 235 – Kreuzschlitzschraube M5x12 (Artikelnummer: JM23100089)
Position 236 – Federscheibe 4 (SKU: JM23100015)
Position 237 – Federscheibe 4 (SKU: JM23100015)
Position 238 – Federscheibe 4 (SKU: JM23100015)
Position 239 – Federscheibe 4 (SKU: JM23100015)
Position 240 – ANTI-LOOSEN-RING (SKU: JM23100035)
Position 244 – LIMITED BRACKET (SKU: JM23100083)
Position 246 – Staubdichter Ring (SKU: JM23100084)
Position 249 – SECHSKANTMUTTER M10 (SKU: JM23100009)
Position 251 – LASERKABELKLEMME (SKU: JM23100069)
Position 252 – LASERKABELKLEMME (SKU: JM23100069)
Position 253 – DÜNNE FLACHE UNTERLEGSCHEIBE 6 (SKU: JM23100071)
Position 254 – Kabelklemme (SKU: JM23100072)
Position 255 – Kabelaufwicklungshalterung (SKU: JM23100073)
Position 257 – Lagerblende (SKU: JM23100082)
Position 258 – Verbindungshülse (SKU: JM23100098)
Position 259 – BLATTFLANSCH (SKU: JM23100124)
Position 260 – Federscheibe 6 (SKU: JM23100151)
Position 266 – Federscheibe 5 (SKU: JM23100149)
Position 267 – Federscheibe 5 (SKU: JM23100149)
Position 268 – Federscheibe 5 (SKU: JM23100149)
Position 269 – FLÜGELKNOPF M6X20 (SKU: JM23100066)
Position 270 – LASERMONTAGE (SKU: JM23100390)
Position 271 – Ausziehtisch-Baugruppe (Artikelnummer: JM00000038)
Position 272 – HALTER (SKU: JM23100500)
Position 273 – Unterlegscheibe 4 (Artikelnummer: JM23100016)
Position 274 – KREUZSCHRAUBE M4X18 (SKU: JM23100019)
Position 275 – Unterlegscheibe 4 (Artikelnummer: JM23100016)
Position 276 – KREUZSCHRAUBE M4X18 (SKU: JM23100019)
Position 277 – Unterlegscheibe 4 (Artikelnummer: JM23100016)
Position 278 – SELBSTSCHNEIDENDE SCHRAUBE ST4.2X18 (SKU: JM00000217)
Position 279 – Unterlegscheibe 5 (Artikelnummer: JM23100007)
Position 280 – Unterlegscheibe 5 (Artikelnummer: JM23100007)
Position 281 – AUSSENZAHNRIEGEL (SKU: JM23500053)
Position 282 – ANTI-LOOSEN-RING (SKU: JM23100035)
Position 283 – SECHSKANTSCHRAUBE M6X28 (SKU: JM23100034)
Position 284 – Unterlegscheibe 5 (Artikelnummer: JM23100007)
Position 285 – AUSSENZAHNSCHLOSS WAS (SKU: JM00000216)
Position 286 – ANTI-LOOSEN-RING (SKU: JM23100035)
Position 287 – Unterlegscheibe 6 (SKU: JM23100041)
Position 288 – Unterlegscheibe 4 (Artikelnummer: JM23100016)
Position 289 – WARNHINWEIS-ETIKETT (SKU: JM2708B060)
Position 290 – FLÜGELSCHRAUBE M6X14 (SKU: JM00000259)
Position 291 – Nivellierfußschraube M8X54 (SKU: JM00000260)
Position 292 – Verriegelungsstange (SKU: JM23100039)
Position 293 – ELASTISCHER STIFT 4X20 (SKU: JM23100038)
Position 294 – SECHSKANTMUTTER M10 (SKU: JM23100009)
Position 295 – ARBEITSTISCH (SKU: JM23100028)
Position 296 – LIMITED BRACKET (SKU: JM23100083)
Position 297 – Staubdichter Ring (SKU: JM23100084)
Position 298 – PUFFER A (SKU: JM23100081)
Position 299 – Innensechskantschraube M6x8 (SKU: JM23100087)
Position 300 – PUFFER A (SKU: JM23100081)
Position 301 – LINEARLAGER (SKU: JM23100085)
Position 302 – LINEARLAGER (SKU: JM23100085)
Position 303 – LINEARLAGER (SKU: JM23100085)
Position 304 – SCHRAUBSTOCKBAUGRUPPE (SKU: JM23100502)
Position 305 – Verbindungsstift (SKU: JM23100114)
Position 306 – PUFFER (SKU: JM23100147)
Position 308 – Abschrägungsskala (SKU: JM23200004)
Position 311 – WARNHINWEIS-ETIKETT (SKU: JM23180060)
Position 312 – SUB FENCE (SKU: JM23200039)
Position 313 – WARNHINWEIS-ETIKETT (SKU: JM23280056)
Position 314 – WARNHINWEIS-ETIKETT (SKU: JM23180059)
Position 315 – WARNHINWEIS-ETIKETT (SKU: JM00000061)
Position 317 – NAMENSSCHILD (SKU: JM23280074)

Explosionszeichnung – LS1018L

Beschreibung

Explosionszeichnung – LS1018L

You may also like

Recently viewed
