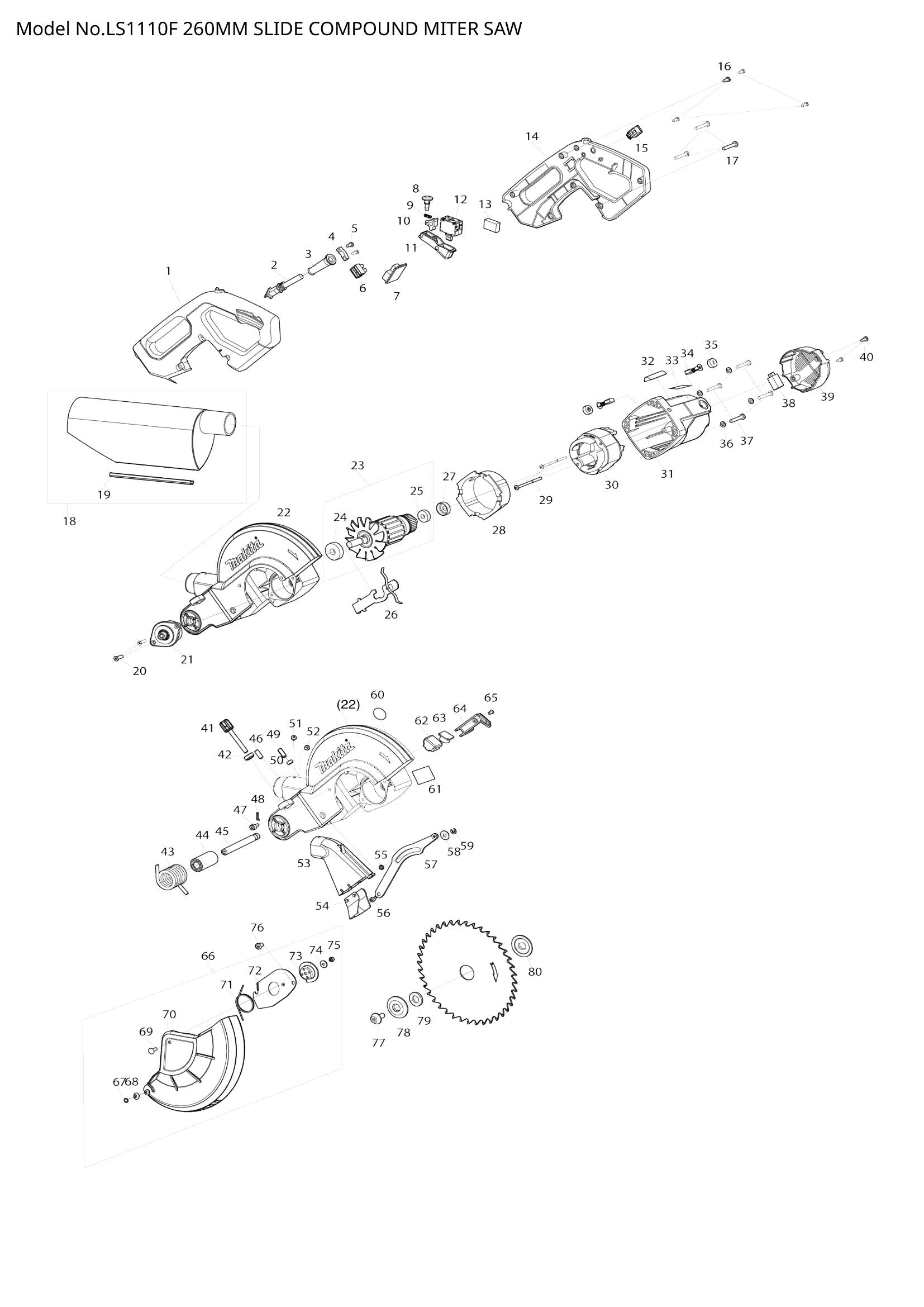

Name: Explosionszeichnung – LS1110F
Brand: Makita
Availability: InStock

Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild

Position 001 – GRIFF LINKS (SKU: JM00000648)
Position 002 – PW-Netzkabel H05VV-F 1-2 E (Artikelnummer: JM23000154)
Position 003 – CORD GUARD S (SKU: JM23100165)
Position 004 – Kabelklemme (SKU: JM00000584)
Position 005 – Blechschraube ST4.2X13 (SKU: JM00000548)
Position 006 – KLEMMENBLOCK 2P (SKU: JM23100171)
Position 007 – PW-SCHALTUNG FÜR LED-LAMPE (SKU: JM00000573)
Position 008 – SPERRKNOPF (SKU: JM23100177)
Position 009 – DRUCKFEDER (SKU: JM00000582)
Position 010 – Sperrhebel (Artikelnummer: JM00000581)
Position 011 – SCHALTHEBEL (SKU: JM00000575)
Position 012 – SCHALTER (SKU: JM00000577)
Position 013 – KONDENSATOR (SKU: JM23100169)
Position 014 – GRIFF RECHTS (SKU: JM00000647)
Position 015 – LAMPENSCHALTER (SKU: JM00000579)
Position 016 – Blechschraube ST4.2X13 (SKU: JM00000548)
Position 017 – Flachkopfschraube M5x30 (Artikelnummer: JM00000551)
Position 018 – Staubbeutelbaugruppe (SKU: JM00000624)
Position 019 – Staubbeutelklemme (SKU: JM00000534)
Position 020 – Flachkopfschraube M5x16 (SKU: JM27000317)
Position 021 – Abtriebswellenbaugruppe (Artikelnummer: JM00000643)
Position 023 – ANKERBAUGRUPPE (230 V) (SKU: JM00000645)
Position 024 – KUGELLAGER 6201 (SKU: JM23500137)
Position 025 – LAGER 6001 (SKU: JM23200032)
Position 026 – SPINDELVERRIEGELUNGSHEBEL KOMPLETT (SKU: JM00000644)
Position 027 – ABSORBERRING (SKU: JM23100172)
Position 028 – SCHALLPLATTE (SKU: JM00000625)
Position 029 – SELBSTSCHNEIDENDE SCHRAUBE ST5X60 (SKU: JM00000660)
Position 030 – FELD 230V (SKU: JM00000626)
Position 031 – MOTORGEHÄUSEBAUGRUPPE (SKU: JM00000629)
Position 032 – TYPENSCHILD EU (SKU: JM00000635)
Position 034 – Kohlebürste, 2 Stück/Set (Artikelnummer: JM23000123)
Position 035 – SCHRAUBVERSCHLUSS (SKU: JM23100182)
Position 036 – Unterlegscheibe 5 (Artikelnummer: JM23100007)
Position 037 – Flachkopfschraube M5x30 (Artikelnummer: JM00000551)
Position 038 – SOFT START PCB UNIT 220-240V (SKU: JM00000662)
Position 039 – MOTORENDABDECKUNG (SKU: JM00000661)
Position 040 – Blechschraube ST4.2X13 (SKU: JM00000548)
Position 041 – KNOPFSCHRAUBE M6X46 (SKU: JM00000444)
Position 042 – RÄNDELMUTTER M6 (SKU: JM00000536)
Position 043 – TORSIONSFEDER 38 (SKU: JM00000611)
Position 044 – Federbuchse (SKU: JM00000610)
Position 045 – Schwenkwelle 12x119 (Artikelnummer: JM00000609)
Position 046 – Innensechskantschraube M6x16 (Artikelnummer: JM00000537)
Position 047 – Innensechskantschraube M6X18 (SKU: JM00000532)
Position 048 – R-PIN 6 (SKU: JM00000531)
Position 049 – Stellschraube M6X18 (SKU: JM00000538)
Position 050 – ANTI-LOOSEN-RING (SKU: JM23100035)
Position 051 – Blechschraube ST4.2X9.5 (SKU: JM00000460)
Position 052 – Blechschraube ST4.2X9.5 (SKU: JM00000460)
Position 053 – Staubanschluss (SKU: JM00000618)
Position 054 – Staubrutschenplatte (SKU: JM00000619)
Position 055 – Verbindungshülse (SKU: JM23100098)
Position 056 – STUFENSCHRAUBE M6X10 (SKU: JM00000495)
Position 057 – Verbindungsplatte kompl. (SKU: JM00000621)
Position 058 – DÜNNE FLACHE UNTERLEGSCHEIBE 6 (SKU: JM23100071)
Position 059 – ANSCHLAGRING E-5 (SKU: JM00000525)
Position 060 – WARNHINWEIS-ETIKETT (SKU: JM00000589)
Position 062 – LED-LAMPENBOX (SKU: JM00000540)
Position 063 – LED-LAMPE KOMPLETT (SKU: JM00000541)
Position 064 – LED-KABELABDECKUNG (SKU: JM00000622)
Position 065 – Flachkopfschraube M4x8 (SKU: JM23100065)
Position 066 – UNTERE KLINGENSCHUTZBAUGRUPPE (SKU: JM00000613)
Position 067 – DRUCKMUTTER 5 (SKU: JM00000503)
Position 068 – SCHUTZRAD (SKU: JM00000504)
Position 069 – Vierkantschraube M5x16 (Artikelnummer: JM00000614)
Position 070 – UNTERER SÄGEBLATTSCHUTZ (SKU: JM00000615)
Position 071 – TORSIONSFEDER 40 (SKU: JM00000507)
Position 072 – SCHUTZFIXPLATTE (SKU: JM00000616)
Position 073 – SCHÜSSELTELLER (SKU: JM00000617)
Position 074 – Unterlegscheibe 5 l (Artikelnummer: JM00000510)
Position 075 – SECHSKANTMUTTER 5 (SKU: JM23100141)
Position 076 – STUFENSCHRAUBE MIT TRAVERSENKOPF M6X (SKU: JM00000530)
Position 077 – Innensechskantschraube M8X20 (SKU: JM00000620)
Position 078 – BLATTFLANSCH (SKU: JM23100124)
Position 079 – BLADE INNER LING 30.0 (SKU: JM27000100)
Position 080 – BLATTFLANSCH (SKU: JM23100124)
Position 081 – Gleitarmbaugruppe (SKU: JM00000612)
Position 082 – FLÜGELMUTTER M10 (SKU: JM00000477)
Position 083 – Unterlegscheibe 10 (Artikelnummer: JM23100010)
Position 084 – KNOPFSCHRAUBE M6X20 (SKU: JM00000478)
Position 085 – DRUCKFEDER 9X18 (SKU: JM00000479)
Position 086 – SECHSKANTMUTTER M10 (SKU: JM23100009)
Position 087 – Unterlegscheibe 10 (Artikelnummer: JM23100010)
Position 088 – Unterlegscheibe 10 (Artikelnummer: JM23100010)
Position 089 – KNOPFMUTTER M5 (SKU: JM00000480)
Position 090 – DRUCKFEDER 10X32 (SKU: JM00000481)
Position 091 – KEGELSCHRITT-STOPPERSCHRAUBE M5X (SKU: JM00000608)
Position 092 – ZEIGER DER ABGEFASENEN SKALA (SKU: JM00000482)
Position 093 – Unterlegscheibe 4 (Artikelnummer: JM23100016)
Position 094 – Flachkopfschraube M4x8 (SKU: JM23100065)
Position 095 – Innensechskant-Schraubenstange M10x1 (Artikelnummer: JM00000607)
Position 096 – SECHSKANTMUTTER M10 (SKU: JM23000015)
Position 097 – Kabeltrommelhaken (SKU: JM00000501)
Position 098 – Kabelclip (SKU: JM00000500)
Position 099 – GROSSE FLACHE UNTERLEGSCHEIBE 5 (SKU: JM00000499)
Position 100 – Flachkopfschraube M5x16 (SKU: JM00000498)
Position 101 – STUFENSCHRAUBE M6X (SKU: JM00000517)
Position 102 – Wellenscheibe 8 (SKU: JM23100094)
Position 103 – SCHNITTTIEFENEINSTELLBAR PL (SKU: JM00000516)
Position 104 – HSH SPEZIALSCHRAUBE M10X10 (SKU: JM00000515)
Position 105 – DICHTRING (SKU: JM23100150)
Position 106 – SPERRSTIFT (SKU: JM00000496)
Position 107 – Kabeltrommelhaken (SKU: JM00000501)
Position 108 – Kabelclip (SKU: JM00000500)
Position 109 – GROSSE FLACHE UNTERLEGSCHEIBE 5 (SKU: JM00000499)
Position 110 – Flachkopfschraube M5x16 (Artikelnummer: JM00000498)
Position 111 – DREHTELLER KOMPLETT (SKU: JM00000605)
Position 112 – ETIKETT FÜR DIE WAAGE DES STÜTZARMS (SKU: JM00000606)
Position 113 – Verbindungswellenschraube M10X (SKU: JM00000467)
Position 114 – Innensechskantschraube M8X40 (SKU: JM00000603)
Position 115 – SECHSKANTMUTTER M8 (SKU: JM23000028)
Position 116 – SECHSKANTMUTTER M8 (SKU: JM23000028)
Position 117 – Innensechskantschraube M8X40 (SKU: JM00000603)
Position 118 – SECHSKANTSCHRAUBE M10X45 (SKU: JM00000468)
Position 119 – Gleitfuß (SKU: JM00000453)
Position 120 – KERF BOARD (SKU: JM00000476)
Position 121 – Flachkopfschraube M4x12 (SKU: JM23100033)
Position 123 – WARNHINWEIS-ETIKETT (SKU: JM23180057)
Position 125 – GRIFFBOLZEN M10X244 (SKU: JM00000463)
Position 126 – Flachkopfschraube M4x8 (SKU: JM23100065)
Position 127 – Unterlegscheibe 4 (Artikelnummer: JM23100016)
Position 128 – Drehbasiszeiger (SKU: JM00000465)
Position 129 – RÜCKENSTÜTZE (SKU: JM00000454)
Position 130 – SCHLOSSPLATTE (SKU: JM00000455)
Position 131 – FEDERSCHEIBE 4 (SKU: JM23100015)
Position 132 – Flachkopfschraube M4x16 (Artikelnummer: JM00000456)
Position 133 – POSITIONSVERRIEGELUNGSHEBEL (SKU: JM00000459)
Position 134 – PIN 6X50 (SKU: JM00000464)
Position 135 – Blechschraube ST4.2X9.5 (SKU: JM00000460)
Position 136 – POSITIONSFEDERPLATTE (SKU: JM00000457)
Position 137 – Unterlegscheibe 6 (SKU: JM23100041)
Position 138 – Federscheibe 6 (SKU: JM23100151)
Position 139 – Flachkopfschraube M6x12 (Artikelnummer: JM00000604)
Position 140 – DRUCKFEDER 14,5X25 (SKU: JM00000461)
Position 141 – Fußschraube M8X23 (SKU: JM00000462)
Position 142 – VERTIKALER SCHRAUBSTOCKSATZ (SKU: JM00000432)
Position 143 – SCHRAUBSTOCKARM (SKU: JM00000474)
Position 144 – KNOPFSCHRAUBE M10X128 (SKU: JM00000475)
Position 145 – DRUCKPLATTE (SKU: JM00000473)
Position 146 – Unterlegscheibe 4 XL (SKU: JM00000472)
Position 147 – Federscheibe 4 (SKU: JM23100015)
Position 148 – Flachkopfschraube M4x12 (Artikelnummer: JM23100033)
Position 149 – SUB FENCE (SKU: JM00000602)
Position 150 – WARNHINWEIS-ETIKETT (SKU: JM23580063)
Position 151 – KNOPFSCHRAUBE M6X18 (SKU: JM00000449)
Position 152 – Innensechskantschraube M8X20 (SKU: JM00000450)
Position 153 – Federscheibe 8 (SKU: JM23100061)
Position 154 – Unterlegscheibe 8 (SKU: JM23100060)
Position 155 – Parallelanschlag (SKU: JM00000601)
Position 157 – SCHLÜSSELHALTERHÜLSE (SKU: JM00000446)
Position 158 – LINKER AUSZIEHTISCH (SKU: JM00000433)
Position 159 – Innensechskantschraube M6x8 (SKU: JM23100087)
Position 160 – VERLÄNGERUNGSROHR 10X210 (SKU: JM00000434)
Position 161 – Flachkopfschraube M4x8 (Artikelnummer: JM00000435)
Position 162 – BASISKOMPONENTE (SKU: JM00000600)
Position 163 – Gehrungsmaßstab-Etikett (SKU: JM00000439)
Position 164 – KNOPFSCHRAUBE M6X46 (SKU: JM00000444)
Position 165 – Unterlegscheibe 10 (Artikelnummer: JM23100010)
Position 166 – Wellenscheibe 10 (SKU: JM00000437)
Position 167 – Unterlegscheibe 10 (Artikelnummer: JM23100010)
Position 168 – SECHSKANTMUTTER M10 (SKU: JM23100009)
Position 169 – GUMMIFUß (SKU: JM00000436)
Position 170 – WARNHINWEIS-ETIKETT (SKU: JM23180056)
Position 171 – RECHTER AUSZIEHTISCH (SKU: JM00000442)
Position 172 – SECHSKANT-SICHERUNGSMUTTER M6 (SKU: JM00000441)
Position 173 – Unterlegscheibe 6 (SKU: JM23100041)
Position 174 – SET PLATE (SKU: JM00000443)
Position 175 – Flachkopfschraube M6x20 (Artikelnummer: JM00000074)

Explosionszeichnung – LS1110F

Beschreibung

Explosionszeichnung – LS1110F
