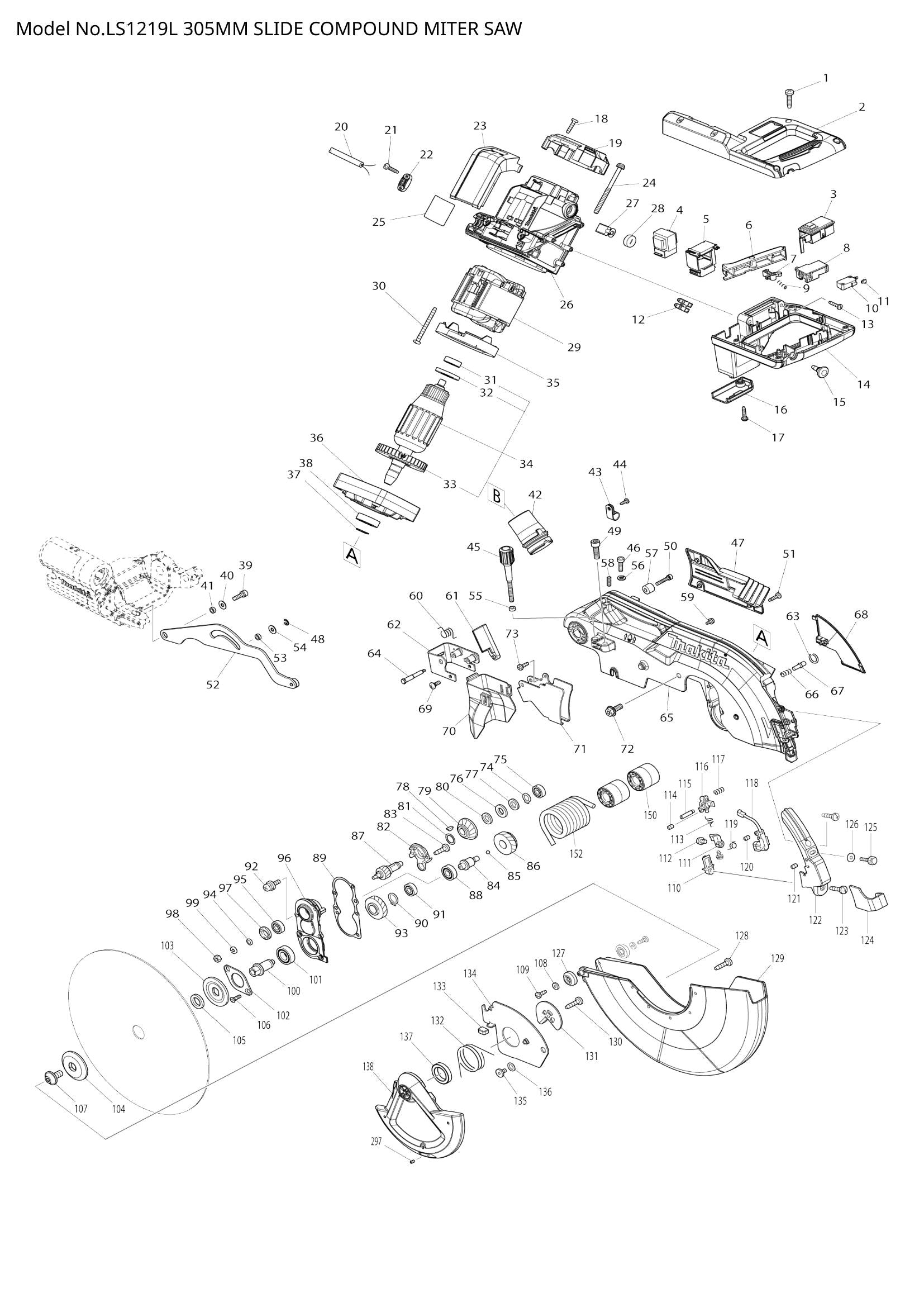

Explosionszeichnung – LS1219L

Name: Explosionszeichnung – LS1219L
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 002 – DRÜCKERSET (SKU: 183H19-3)
Position 003 – LASER-SCHALTEINHEIT (SKU: 638652-3)
Position 004 – STROMVERSORGUNGSSCHALTKREIS (SKU: 631908-3)
Position 005 – GEHÄUSE (SKU: 451412-4)
Position 006 – SCHALTHEBEL (SKU: 451003-1)
Position 007 – Verriegelungshebel (Artikelnummer: 416356-5)
Position 008 – SCHALTER TGC32B (SKU: 650687-4)
Position 009 – DRUCKFEDER 4 (SKU: 231026-3)
Position 010 – SCHALTER V-15-2A5 (SKU: 651941-9)
Position 011 – Buchsenhülse (Artikelnummer: 686015-7)
Position 012 – Klemmenblock 2P (SKU: 654531-7)
Position 013 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 014 – DRÜCKERSET (SKU: 183H19-3)
Position 015 – SCHALTERKNOPF (SKU: 451037-4)
Position 016 – BLECHABDECKUNGSHALTER (SKU: 451000-7)
Position 017 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 018 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 019 – HINTERE ABDECKUNG (SKU: 457652-2)
Position 020 – NETZKABEL 1,0-2-2,5 (SKU: 665865-3)
Position 021 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 022 – Zugentlastung (Artikelnummer: 687052-4)
Position 023 – CONTROLLER (SKU: 620811-3)
Position 024 – Flachkopfschraube M6x80 mit (Artikelnummer: 911948-0)
Position 025 – LS1219L TYPENSCHILD (SKU: 854B49-2)
Position 026 – MOTORGEHÄUSE KOMPLETT (SKU: 144533-6)
Position 028 – Bürstenhalterkappe 6,5-13,5 (SKU: 643650-4)
Position 029 – FELDMONTAGE 240 V (SKU: 596359-6)
Position 031 – KUGELLAGER 6000ZZ (SKU: 210067-2)
Position 032 – ISOLATIONSSCHEIBE (SKU: 681642-5)
Position 033 – FAN 80 (SKU: 240001-8)
Position 034 – ANKERBAUGRUPPE 240 V (SKU: 517844-6)
Position 035 – Prallplatte (Artikelnummer: 451194-8)
Position 036 – MOTORHALTERUNG (SKU: 318471-0)
Position 037 – Sicherungsring S-17 (SKU: 961057-5)
Position 038 – KUGELLAGER 6003DDW (SKU: 211275-8)
Position 039 – Innensechskantschraube M6x20 (Artikelnummer: 922331-6)
Position 040 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
Position 043 – Zugentlastung (Artikelnummer: 687042-7)
Position 044 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 045 – Rändelschraube M6X40 (SKU: 251554-2)
Position 046 – Innensechskantschraube M6x20 (Artikelnummer: 922332-4)
Position 047 – LOGOPLATTE (SKU: 458146-0)
Position 048 – ANSCHLAGRING E-5 (SKU: 961018-5)
Position 049 – Innensechskantschraube M8x25 (Artikelnummer: 251547-9)
Position 050 – Innensechskantschraube M5x30 (Artikelnummer: 922251-4)
Position 051 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 054 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
Position 055 – URETHANRING 5 (SKU: 262001-8)
Position 057 – HÜLSE 6 (SKU: 257449-7)
Position 058 – HSS-Stellschraube (flache Spitze) M6X (SKU: 266321-2)
Position 059 – Flachkopfschraube M4x10 (Artikelnummer: 911114-9)
Position 061 – STAUBFÜHRUNGSPLATTE (SKU: 457764-1)
Position 062 – SCHUTZHALTER (SKU: 161647-6)
Position 063 – RINGFEDER 8 (SKU: 231928-3)
Position 064 – SECHSKANTSCHRAUBE M4 (SKU: 251544-5)
Position 066 – DRUCKFEDER 7 (SKU: 231240-1)
Position 067 – PIN 6 (SKU: 256633-1)
Position 068 – BLECHABDECKUNG (SKU: 458148-6)
Position 070 – GUARD (SKU: 422235-7)
Position 071 – Schutzplatte (Artikelnummer: 347308-4)
Position 072 – Innensechskantschraube M8x20 (Artikelnummer: 266283-4)
Position 073 – Blechschraube 4x12 (Artikelnummer: 266020-6)
Position 074 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 075 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 076 – GUMMISCHEIBE 12 (SKU: 261104-5)
Position 077 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
Position 078 – WOODRUFF KEY 4 (SKU: 254001-2)
Position 079 – Spiralkegelrad 32 (Artikelnummer: 227550-2)
Position 080 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
Position 081 – DÜNNE UNTERLEGSCHEIBE 14 (SKU: 253313-0)
Position 082 – FETTHALTER (SKU: 451002-3)
Position 083 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 084 – ZAHNRADWELLE (SKU: 325643-0)
Position 085 – STAHLKUGEL 4 (SKU: 216024-8)
Position 086 – SCHRÄGZAHNRAD 27 (SKU: 227702-5)
Position 087 – SCHRÄGZAHNRAD 14 (SKU: 227701-7)
Position 088 – KUGELLAGER 6000ZZ (SKU: 210067-2)
Position 089 – DICHTUNG (SKU: 442147-8)
Position 090 – Sicherungsring S-15 (SKU: 961055-9)
Position 091 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 092 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
Position 093 – SCHRÄGZAHNRAD 28 (SKU: 227703-3)
Position 094 – Unterlegscheibe 5 (Artikelnummer: 267010-2)
Position 095 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 096 – Lagergehäuse komplett (Artikelnummer: 158957-0)
Position 097 – LAGERHALTER 14-23 (SKU: 285847-5)
Position 098 – SECHSKANTMUTTER M5 (Artikelnummer: 931202-6)
Position 100 – SPINDEL (SKU: 325644-8)
Position 101 – KUGELLAGER 6002DDW (SKU: 211236-8)
Position 102 – LAGERHALTER 51 (SKU: 285732-2)
Position 103 – INNENFLANSCH 53 (SKU: 224431-1)
Position 104 – ÄUSSERER FLANSCH 53 (SKU: 224432-9)
Position 105 – RING 16 (SKU: 257262-3)
Position 107 – Innensechskantschraube M10x2 (Artikelnummer: 266755-9)
Position 108 – Unterlegscheibe 4 (Artikelnummer: 941051-3)
Position 109 – Blechschraube 4x12 (Artikelnummer: 266020-6)
Position 110 – LINSE (SKU: 418104-8)
Position 111 – BLOCK B (SKU: 419378-4)
Position 112 – Flachkopfschraube M3x6 (Artikelnummer: 911003-8)
Position 113 – TORSIONSFEDER 9 (SKU: 231664-1)
Position 114 – HSS-Stellschraube (flache Spitze) M4X (SKU: 266318-1)
Position 115 – ANSATZSCHRAUBE M5 (Artikelnummer: 266306-8)
Position 116 – BLOCK C (SKU: 419379-2)
Position 117 – DRUCKFEDER 6 (SKU: 233471-8)
Position 118 – LASERSCHALTUNG KOMPLETT (SKU: 638651-5)
Position 119 – TORSIONSFEDER 9 (SKU: 231664-1)
Position 120 – HSS-Stellschraube (flache Spitze) M4X (SKU: 266318-1)
Position 121 – HSS-Stellschraube (Schneidkopf) M5 x 8 (Artikelnummer: 266229-0)
Position 123 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 124 – PROTECTOR (SKU: 457664-5)
Position 125 – Rändelschraube M5X24 (SKU: 265753-0)
Position 127 – ROLLE (SKU: 424193-3)
Position 128 – Blechschraube 4x14 (Artikelnummer: 266385-6)
Position 129 – SICHERHEITSABDECKUNG B (SKU: 458144-4)
Position 130 – Blechschraube 4x14 (Artikelnummer: 266385-6)
Position 131 – MITTELPLATTE (SKU: 347213-5)
Position 132 – TORSIONSFEDER 45 (SKU: 231634-0)
Position 133 – KISSEN (SKU: 424190-9)
Position 134 – MITTLERE ABDECKUNG (SKU: 347214-3)
Position 135 – Innensechskantschraube M6 (Artikelnummer: 265985-9)
Position 136 – Wellenscheibe 10 (SKU: 253932-2)
Position 137 – KUGELLAGER 6805DDW (SKU: 210168-6)
Position 138 – SICHERHEITSABDECKUNG A (SKU: 458437-9)
Position 142 – SCHLAUCH 28-0,5 (SKU: 245048-7)
Position 143 – HÜLSE (SKU: 457672-6)
Position 144 – STOPPER (SKU: 457673-4)
Position 149 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 150 – HÜLSE 17 (SKU: 458149-4)
Position 152 – TORSIONSFEDER 40 (SKU: 233542-1)
Position 153 – + Linsenkopfschraube M6 (Artikelnummer: 251267-5)
Position 154 – Wellenscheibe 8 (SKU: 253948-7)
Position 155 – Unterlegscheibe 8 (Artikelnummer: 253835-0)
Position 156 – STOPPERARM (SKU: 347221-6)
Position 157 – VORDERE ARMPLATTE (SKU: 347222-4)
Position 158 – FILZRING 30 (SKU: 262076-7)
Position 159 – STANGE 16 (SKU: 326994-4)
Position 160 – KNOPF 22 (SKU: 271437-0)
Position 161 – ANSCHLAGRING E-7 (SKU: 961013-5)
Position 162 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 163 – VORDERER ARM KOMPLETT (SKU: 144912-8)
Position 164 – DRUCKFEDER 4 (SKU: 233151-6)
Position 165 – PIN 4 (SKU: 256364-2)
Position 166 – DRUCKFEDER 10 (SKU: 232384-0)
Position 167 – STOPPERSTIFT (SKU: 326977-4)
Position 168 – ARMABDECKUNG (SKU: 458145-2)
Position 169 – HALTER KOMPLETT (SKU: 144658-6)
Position 170 – + Senkkopfschraube M5 (Artikelnummer: 265008-3)
Position 171 – RIEMENSCHEIBE 17-19.3 (SKU: 222191-9)
Position 172 – KUGELLAGER 6900LLB (SKU: 210167-8)
Position 173 – Wellenscheibe 15 (Artikelnummer: 267804-5)
Position 174 – WELLE (SKU: 326975-8)
Position 175 – KUGELLAGER 6900LLB (SKU: 210167-8)
Position 176 – Zugentlastung (Artikelnummer: 687042-7)
Position 177 – Stellschraube M8x12 (Artikelnummer: 913416-9)
Position 178 – SCHLÜSSELHALTER (SKU: 416536-3)
Position 179 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 180 – Federstift 4-14 (SKU: 951107-4)
Position 181 – GRIP 50 B (SKU: 273016-0)
Position 183 – SECHSKANTSCHRAUBE M6 (SKU: 251545-3)
Position 184 – STOPPHEBEL KOMPLETT (SKU: 144930-6)
Position 185 – Wellenscheibe 8 (SKU: 253948-7)
Position 186 – Unterlegscheibe 8 (Artikelnummer: 253835-0)
Position 187 – + Linsenkopfschraube M6 (Artikelnummer: 251267-5)
Position 188 – PIN 9-418 (SKU: 327054-5)
Position 189 – Unterlegscheibe 5 (Artikelnummer: 253194-2)
Position 190 – HÜLSE 5 (SKU: 257436-6)
Position 191 – Unterlegscheibe 8 (Artikelnummer: 253165-9)
Position 192 – HÜLSE 20 (SKU: 457666-1)
Position 193 – STOPPERSTIFT (SKU: 326977-4)
Position 194 – RIEMENSCHEIBE 17-87.8 (SKU: 222192-7)
Position 195 – SECHSKANTMUTTER M10-19 (SKU: 327053-7)
Position 196 – Synchronriemen 15-810 (Artikelnummer: 225102-3)
Position 197 – DRUCKFEDER 10 (SKU: 232384-0)
Position 198 – Unterlegscheibe 10 (Artikelnummer: 253388-9)
Position 199 – SECHSKANTMUTTER M10-17 (SKU: 252244-0)
Position 200 – Unterlegscheibe 10 (Artikelnummer: 253024-7)
Position 201 – Sicherungsring S-17 (SKU: 961057-5)
Position 202 – Schubnadelkäfig 1024 (SKU: 216413-7)
Position 203 – Unterlegscheibe 10 (Artikelnummer: 253024-7)
Position 204 – Schubnadelkäfig 1024 (SKU: 216413-7)
Position 205 – ANSCHLAGRING E-7 (SKU: 961013-5)
Position 206 – KNOPF 22 (SKU: 271437-0)
Position 207 – Unterlegscheibe 10 (Artikelnummer: 253024-7)
Position 208 – ARM KOMPLETT (SKU: 144911-0)
Position 209 – Innensechskantschraube M8x25 (Artikelnummer: 251547-9)
Position 210 – INDIKATIONSSCHILD R (SKU: 458151-7)
Position 211 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 212 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 213 – ENTRIEGELUNGSTASTE (SKU: 415208-7)
Position 214 – DRUCKFEDER 12 (SKU: 233031-6)
Position 215 – Staubführungshalter (Artikelnummer: 457654-8)
Position 216 – INDIKATIONSSCHILD L (SKU: 458150-9)
Position 217 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 218 – UNTERLEGSCHEIBE 94 (SKU: 253389-7)
Position 219 – Staubleitblech (Artikelnummer: 422229-2)
Position 220 – STOPPER (SKU: 319593-9)
Position 221 – TORSIONSFEDER 14 (SKU: 231646-3)
Position 222 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
Position 223 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 224 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 225 – HALTER (SKU: 457668-7)
Position 226 – OBERER ZAUN R KOMPLETT (SKU: 144925-9)
Position 227 – OBERER ZAUN L KOMPLETT (SKU: 144922-5)
Position 228 – HS-Schraube M8x35 mit WR (Artikelnummer: 922458-2)
Position 229 – SCHRAUBE M6X10 (SKU: 251887-5)
Position 230 – H.INNENSECHSKANT-STELLSCHRAUBE M10 (SKU: 251561-5)
Position 231 – Führungszaun (SKU: 319565-4)
Position 232 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 233 – KERF BOARD (SKU: 451201-7)
Position 235 – Sechskantschraube M8x40 (Artikelnummer: 265442-7)
Position 236 – Unterlegscheibe 8 (Artikelnummer: 253852-0)
Position 237 – Schubnadelkäfig 1024 (SKU: 216413-7)
Position 238 – Blechschraube 4x14 (Artikelnummer: 266385-6)
Position 239 – Abschrägungsskalenplatte (Artikelnummer: 458147-8)
Position 240 – Innensechskantschraube M8x25 (Artikelnummer: 251547-9)
Position 241 – Innensechskantschraube M8x25 (Artikelnummer: 251547-9)
Position 243 – WARNHINWEIS-ETIKETT (SKU: 813L22-1)
Position 244 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 245 – INDIKATIONSSCHILD (SKU: 457702-3)
Position 246 – SPERRSTIFT 8 (SKU: 326970-8)
Position 247 – DRUCKFEDER 6 (SKU: 234122-6)
Position 249 – HEBEL 25 (SKU: 457657-2)
Position 250 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
Position 251 – ANSCHLAGRING E-5 (SKU: 961018-5)
Position 252 – DREHBASIS KOMPLETT (SKU: 144928-3)
Position 253 – WARNHINWEIS-ETIKETT (SKU: 812X85-6)
Position 254 – STANGE 12 (SKU: 326973-2)
Position 255 – KAPPE (SKU: 286039-9)
Position 256 – MITTELWELLE (SKU: 326976-6)
Position 257 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 258 – DRUCKFEDER 6 (SKU: 231325-3)
Position 259 – Drehstopper (Artikelnummer: 310803-7)
Position 260 – Hebelplatte (Artikelnummer: 347217-7)
Position 261 – PIN 5 (SKU: 256186-0)
Position 262 – Flachkopfschraube M5x20 (Artikelnummer: 911231-5)
Position 263 – STOPPERHALTER (SKU: 347219-3)
Position 264 – Verriegelungsstange (SKU: 327052-9)
Position 265 – Verriegelungshebel (Artikelnummer: 457656-4)
Position 266 – SPERRSTIFT 6 (SKU: 327051-1)
Position 267 – PIN 3 (SKU: 256158-5)
Position 268 – DRUCKFEDER 6 (SKU: 231325-3)
Position 269 – Nockenplatte (Artikelnummer: 347237-1)
Position 270 – PIN-HALTER (SKU: 319592-1)
Position 271 – Innensechskantschraube M5x20 (Artikelnummer: 922231-0)
Position 272 – SCHLOSSPLATTE (SKU: 347216-9)
Position 274 – STANGE 6 (SKU: 326972-4)
Position 275 – ANSCHLAGRING E-4 (SKU: 961011-9)
Position 276 – RING 5 (SKU: 257425-1)
Position 277 – Unterlegscheibe 5 (Artikelnummer: 253194-2)
Position 278 – Innensechskantschraube M5x20 (Artikelnummer: 922231-0)
Position 279 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 280 – HEBEL 25 KOMPLETT (SKU: 144656-0)
Position 281 – Flachkopfschraube M3x8 (Artikelnummer: 911008-8)
Position 282 – Verriegelungshebelplatte (SKU: 345272-3)
Position 283 – GRIP 50A (SKU: 273015-2)
Position 284 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 285 – Gleitplatte (Artikelnummer: 457655-6)
Position 287 – + Linsenkopfschraube M5 (Artikelnummer: 251546-1)
Position 288 – Gehrungsverriegelungsplatte (SKU: 347218-5)
Position 289 – SCHRAUBE M5X16 (SKU: 265786-5)
Position 291 – FUSS (SKU: 421845-7)
Position 292 – Unterlegscheibe 4 (Artikelnummer: 267195-4)
Position 293 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 295 – ANSCHLAGRING E-9 (SKU: 961015-1)
Position 296 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 297 – HSS-Stellschraube (flache Spitze) M4X (SKU: 266318-1)
Position 299 – Blattfeder (SKU: 232249-6)
Position 300 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 302 – HALTER 90 (SKU: 327145-2)
Position 303 – HSS-Stellschraube (flache Spitze) M5X (SKU: 266213-5)
Position 304 – Blattfeder (SKU: 232249-6)
Position 305 – SUB BASE S (SKU: 319815-7)
Position 306 – ROD 12 S (SKU: 327315-3)
Position 307 – Flachkopfschraube M4x10 mit S (Artikelnummer: 911113-1)
Position 308 – SUB FENCE S (SKU: 347509-4)
Position 309 – HS-Schraube M8x25 mit WR S (Artikelnummer: 922443-5)

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern weder Kreditkartendaten noch haben wir Zugriff auf Ihre Kreditkarteninformationen.

Land

Provinz

PLZ

Wiederhersstellung des Passwortes

Mein Konto erstellen

Explosionszeichnung – LS1219L

Beschreibung

Zahlung & Sicherheit

Das Verschiffen schätzen

Customer Reviews

Das könnte Ihnen auch gefallen

Zuletzt angesehen

Explosionszeichnung – LS1219L

Beschreibung

Zahlung &amp; Sicherheit

Das Verschiffen schätzen

Customer Reviews

Zahlung & Sicherheit
