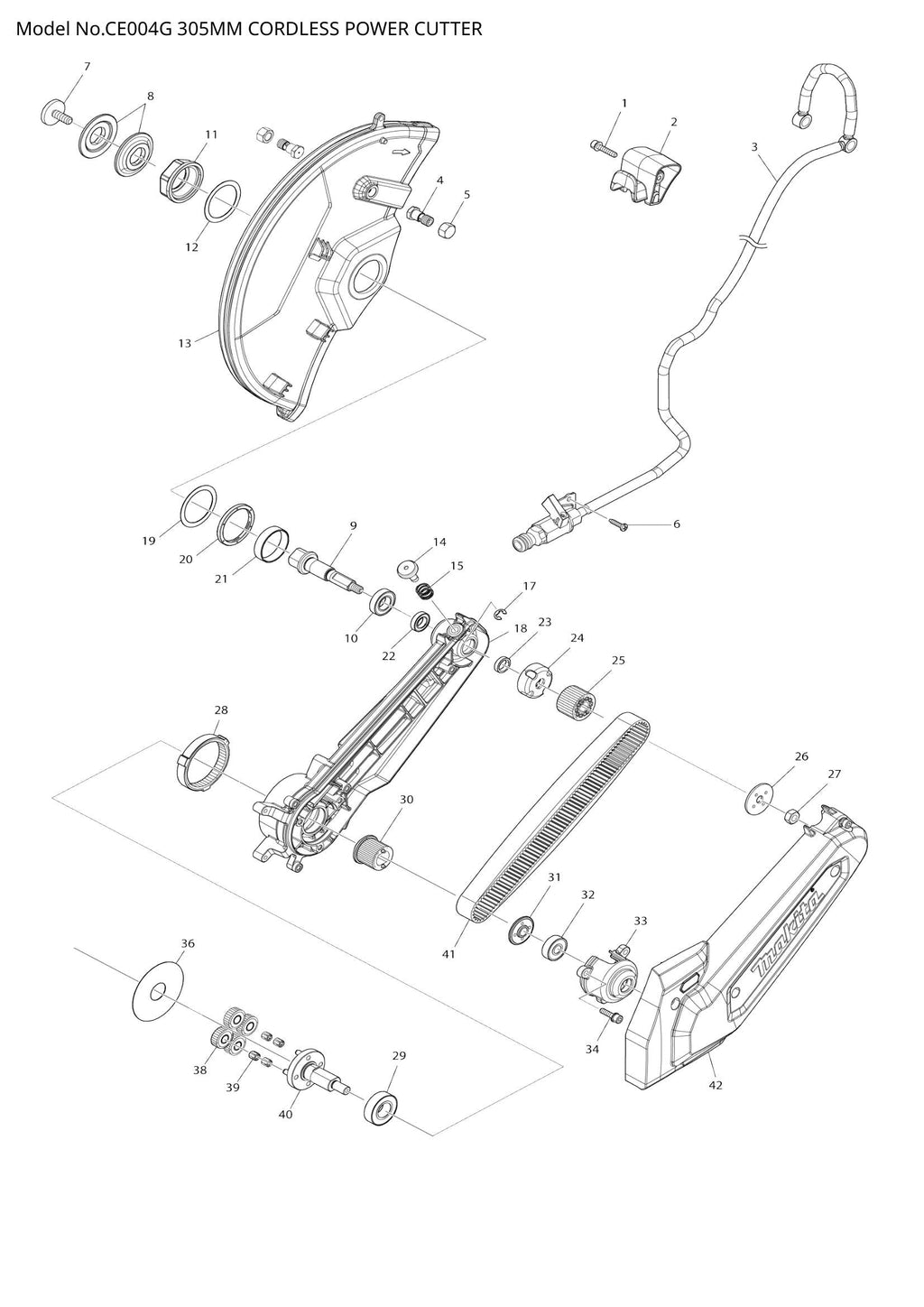

Exploded View – CE004G


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 001 – HEX. SOCKET HEAD BOLT M5X25 (SKU: 922243-3)
  • Position 002 – WHEEL COVER GRIP (SKU: 413Y26-7)
  • Position 003 – HOSE ASSEMBLY (SKU: 122G30-4)
  • Position 004 – HEX.BOLT M10X21 (SKU: 265C26-9)
  • Position 005 – HEX.NUT M10 (SKU: 252306-4)
  • Position 006 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 007 – HEX. BOLT M8X25 (SKU: 266976-3)
  • Position 008 – FLANGE 50 (SKU: 224635-5)
  • Position 009 – SPINDLE (SKU: 327D39-5)
  • Position 010 – BALL BEARING 6902LLU (SKU: 211244-9)
  • Position 011 – BEARING RETAINER (SKU: 312F61-7)
  • Position 012 – POLYACETAL WASHER 38 (SKU: 261178-6)
  • Position 013 – WHEEL COVER 305 (SKU: 312F06-5)
  • Position 014 – PIN CAP ASS'Y (SKU: 137186-8)
  • Position 015 – COMPRESSION SPRING 12 (SKU: 233089-5)
  • Position 017 – STOP RING E-6 (SKU: 961012-7)
  • Position 018 – CUTTING DEVICE (SKU: 312F05-7)
  • Position 019 – POLYACETAL WASHER 38 (SKU: 261178-6)
  • Position 020 – RUBBER RING 39 (SKU: 422B46-2)
  • Position 021 – RING 35 (SKU: 257A32-6)
  • Position 022 – BALL BEARING 6801LLU (SKU: 210245-4)
  • Position 023 – RING 12 (SKU: 257A31-8)
  • Position 024 – PULLY BOTTOM PLATE (SKU: 347C25-4)
  • Position 025 – PULLEY 21-30.7 (SKU: 222212-7)
  • Position 026 – PULLEY PLATE 36 (SKU: 347C26-2)
  • Position 027 – HEX. NUT M8 (SKU: 931402-8)
  • Position 028 – INTERNAL GEAR 72 (SKU: 227B48-1)
  • Position 029 – BALL BEARING 6003DDW (SKU: 210301-0)
  • Position 030 – PULLEY 21-27.5 (SKU: 222213-5)
  • Position 031 – PULLEY PLATE 32 (SKU: 327D38-7)
  • Position 032 – BALL BEARING 629DDW (SKU: 211092-6)
  • Position 033 – PULLEY COVER (SKU: 312F02-3)
  • Position 034 – H.S.H.BOLT M5X20 WITH WR (SKU: 922233-6)
  • Position 035 – DAMPER A (SKU: 422B44-6)
  • Position 036 – FLAT WASHER 20 (SKU: 253599-6)
  • Position 037 – SPUR GEAR 16 (SKU: 227B46-5)
  • Position 038 – SPUR GEAR 27 (SKU: 227B47-3)
  • Position 039 – NEEDLE CAGE 508 (SKU: 212265-4)
  • Position 040 – CARRIER COMPLETE (SKU: 141V25-8)
  • Position 041 – SYNCHRO BELT 20-575 (SKU: 225112-0)
  • Position 042 – BELT COVER ASSEMBLY (SKU: 137119-3)
  • Position 044 – FRONT GRIP 26 (SKU: 327D37-9)
  • Position 045 – H.S.H.BOLT M5X20 WITH WR (SKU: 922233-6)
  • Position 046 – TAPPING SCREW 5X20 (SKU: 266420-0)
  • Position 047 – STAND SUPPORT (SKU: 312F04-9)
  • Position 048 – H.S.H.BOLT M5X20 WITH WR (SKU: 922233-6)
  • Position 049 – PAN HEAD SCREW M4X12 (SKU: 911118-1)
  • Position 050 – LENS (SKU: 413Y18-6)
  • Position 051 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 052 – HOUSING SET (SKU: 1830N5-4)
  • Position 053 – LOCK OFF BUTTON (SKU: 413Y21-7)
  • Position 054 – COMPRESSION SPRING 4 (SKU: 232444-8)
  • Position 055 – SWITCH CIRCUIT COMPLETE (SKU: 141V21-6)
  • Position 056 – SWITCH LEVER (SKU: 413Y20-9)
  • Position 057 – TORSION SPRING 10 (SKU: 232854-9)
  • Position 058 – REAR FOOT (SKU: 422823-0)
  • Position 059 – SWITCH UNIT (SKU: 632V44-0)
  • Position 060 – LED CIRCUIT (SKU: 620N97-3)
  • Position 061 – MOTOR HOUSING (SKU: 413Y19-4)
  • Position 062 – H.S.H.BOLT M5X20 WITH WR (SKU: 922233-6)
  • Position 063 – PAN HEAD SCREW M2X6 (SKU: 652119-7)
  • Position 064 – SENSOR UNIT (SKU: 620P38-1)
  • Position 065 – FLAT HEAD SCREW M3X6 (SKU: 652069-6)
  • Position 066 – STATOR (SKU: 629C70-4)
  • Position 067 – BAFFLE PLATE (SKU: 413Y22-5)
  • Position 068 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 069 – BALL BEARING 627DDW (SKU: 210023-2)
  • Position 070 – ROTOR ASS'Y (SKU: 519856-5)
  • Position 071 – BALL BEARING 629DDW (SKU: 211092-6)
  • Position 072 – H.S.H.BOLT M5X35 WITH WR (SKU: 922258-0)
  • Position 073 – BEARING BOX (SKU: 312F00-7)
  • Position 074 – SLEEVE 6 (SKU: 257A33-4)
  • Position 075 – O RING 67 (SKU: 213720-9)
  • Position 076 – DAMPAR B (SKU: 422B45-4)
  • Position 077 – CE004G SERIAL NO.LABEL (SKU: 8146N9-8)
  • Position 078 – TERMINAL BOX SET (SKU: 1830M9-9)
  • Position 079 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 081 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 082 – TERMINAL BOX SET (SKU: 1830M9-9)
  • Position 083 – TERMINAL UNIT (SKU: 632V23-8)
  • Position 084 – PAN HEAD SCREW M3X6 (SKU: 652031-1)
  • Position 085 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 086 – CONTROLLER CASE (SKU: 413Y25-9)
  • Position 088 – HOUSING SET (SKU: 1830N5-4)
  • Position 089 – CE004G NAME PLATE (SKU: 8146N8-0)
