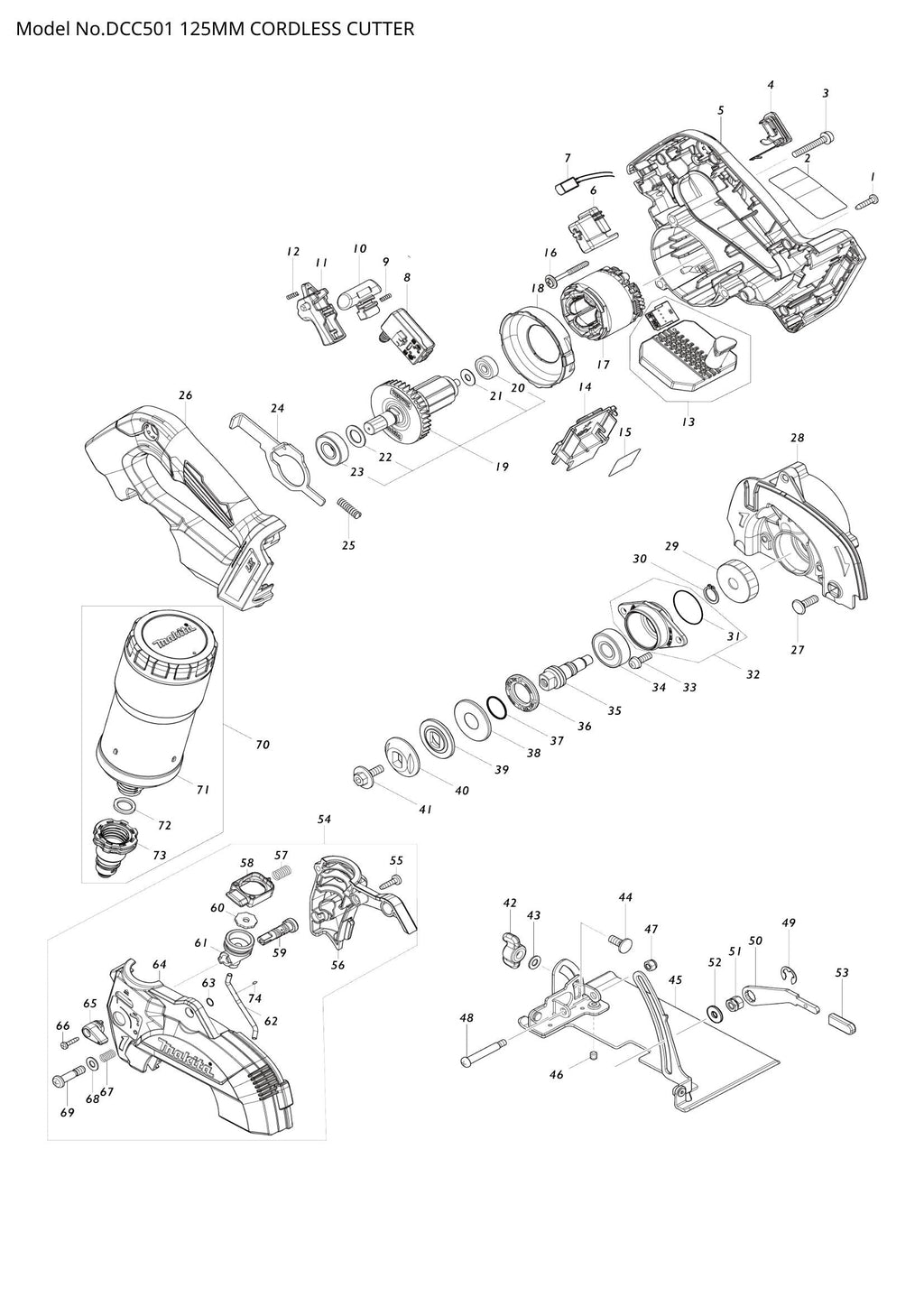

Exploded View – DCC501


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 001 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 002 – DCC501 NAME PLATE (SKU: 811A32-6)
  • Position 003 – PAN HEAD SCREW M5X35 (SKU: 911258-5)
  • Position 004 – CAP COMPLETE (SKU: 140F99-0)
  • Position 006 – HOLDER (SKU: 459256-6)
  • Position 007 – LED CIRCUIT (SKU: 620936-3)
  • Position 008 – SWITCH C3XA-1PSPM (SKU: 651083-9)
  • Position 009 – COMPRESSION SPRING 4 (SKU: 231433-0)
  • Position 010 – LOCK OFF BUTTON (SKU: 459264-7)
  • Position 011 – SWITCH LEVER (SKU: 458594-3)
  • Position 012 – COMPRESSION SPRING 4 (SKU: 231433-0)
  • Position 014 – TERMINAL (SKU: 643874-2)
  • Position 015 – DCC501 SERIAL NO. LABEL (SKU: 811A34-2)
  • Position 016 – TAPPING SCREW 4X40 (SKU: 265679-6)
  • Position 018 – BAFFLE PLATE (SKU: 413291-8)
  • Position 019 – ROTOR ASS'Y (SKU: 519665-2)
  • Position 020 – BALL BEARING 626DDW (SKU: 210022-4)
  • Position 021 – THIN WASHER 6 (SKU: 253332-6)
  • Position 022 – FLAT WASHER 12 (SKU: 253744-3)
  • Position 023 – BALL BEARING 6001DDW (SKU: 211131-2)
  • Position 024 – SHAFT LOCK (SKU: 347785-0)
  • Position 025 – COMPRESSION SPRING 6 (SKU: 232667-8)
  • Position 027 – FLAT HEAD SQUARE NECK BOLT (SKU: 251586-9)
  • Position 028 – GEAR HOUSING COMPLETE (SKU: 140Y21-1)
  • Position 029 – HELICAL GEAR 45 (SKU: 227855-0)
  • Position 030 – RETAINING RING (EXT) S-12 (SKU: 961052-5)
  • Position 031 – O RING 30 (SKU: 213444-7)
  • Position 032 – BEARING BOX ASSEMBLY (SKU: 135948-8)
  • Position 033 – PAN HEAD SCREW M5X16 (SKU: 911223-4)
  • Position 034 – BALL BEARING 6201DDW (SKU: 211129-9)
  • Position 035 – SPINDLE (SKU: 325603-2)
  • Position 036 – BEARING RETAINER 19-33 (SKU: 285858-0)
  • Position 037 – O RING 18 (SKU: 213279-6)
  • Position 038 – CUP WASHER 15 (SKU: 253397-8)
  • Position 039 – INNER FLANGE 36 (SKU: 224423-0)
  • Position 040 – OUTER FLANGE 36 (SKU: 224424-8)
  • Position 041 – HEX. SOCKET HEX. BOLT M6X18 (SKU: 266510-9)
  • Position 042 – THUMB NUT M6 (SKU: 252649-4)
  • Position 043 – FLAT WASHER 6 (SKU: 941151-9)
  • Position 044 – FLAT HEAD SQ. NECK BOLT M6X1 (SKU: 265939-6)
  • Position 045 – BASE (SKU: 162951-6)
  • Position 046 – H.S.SET SCREW(FLAT POINT)M5X (SKU: 266264-8)
  • Position 047 – HEX. LOCK NUT M5-8 (SKU: 252103-8)
  • Position 048 – + PAN HEAD SCREW M5 (SKU: 266515-9)
  • Position 049 – BOW STOP RING E-8 (SKU: 257982-9)
  • Position 050 – LEVER PLATE (SKU: 347399-5)
  • Position 051 – HEX. NUT M6 (SKU: 264103-6)
  • Position 052 – FLAT WASHER 6 (SKU: 253111-2)
  • Position 053 – CAP (SKU: 286036-5)
  • Position 054 – WATER SUPPLY COVER ASSEMBL (SKU: 127748-0)
  • Position 055 – TAPPING SCREW CT 4X16 (SKU: 266034-5)
  • Position 056 – WATER SUPPLY COVER R (SKU: 413293-4)
  • Position 057 – COMPRESSION SPRING 7 (SKU: 232669-4)
  • Position 058 – BUTTON (SKU: 413299-2)
  • Position 059 – COCK (SKU: 413297-6)
  • Position 060 – RUBBER WASHER 5 (SKU: 261166-3)
  • Position 061 – COCK BASE (SKU: 413298-4)
  • Position 062 – NOZZLE (SKU: 327746-6)
  • Position 063 – O RING 5 (SKU: 213005-3)
  • Position 064 – WATER SUPPLY COVER L (SKU: 312A80-3)
  • Position 065 – LEVER 16 (SKU: 413300-3)
  • Position 066 – TAPPING SCREW BIND 3X14 (SKU: 266404-8)
  • Position 067 – COMPRESSION SPRING 7 (SKU: 233267-7)
  • Position 068 – FLAT WASHER 6 (SKU: 941151-9)
  • Position 069 – PAN HEAD SCREW M6X26 (SKU: 265658-4)
  • Position 071 – WATER SUPPLY TANK COMPLETE (SKU: 140Y25-3)
  • Position 073 – CAP COMPLETE (SKU: 140Y22-9)
  • Position 074 – O RING 3 (SKU: 213022-3)
  • Position 075 – CONTROLLER B S (SKU: 620K37-3)
  • Position 076 – PAN HEAD SCREW M2X6 S (SKU: 652119-7)
