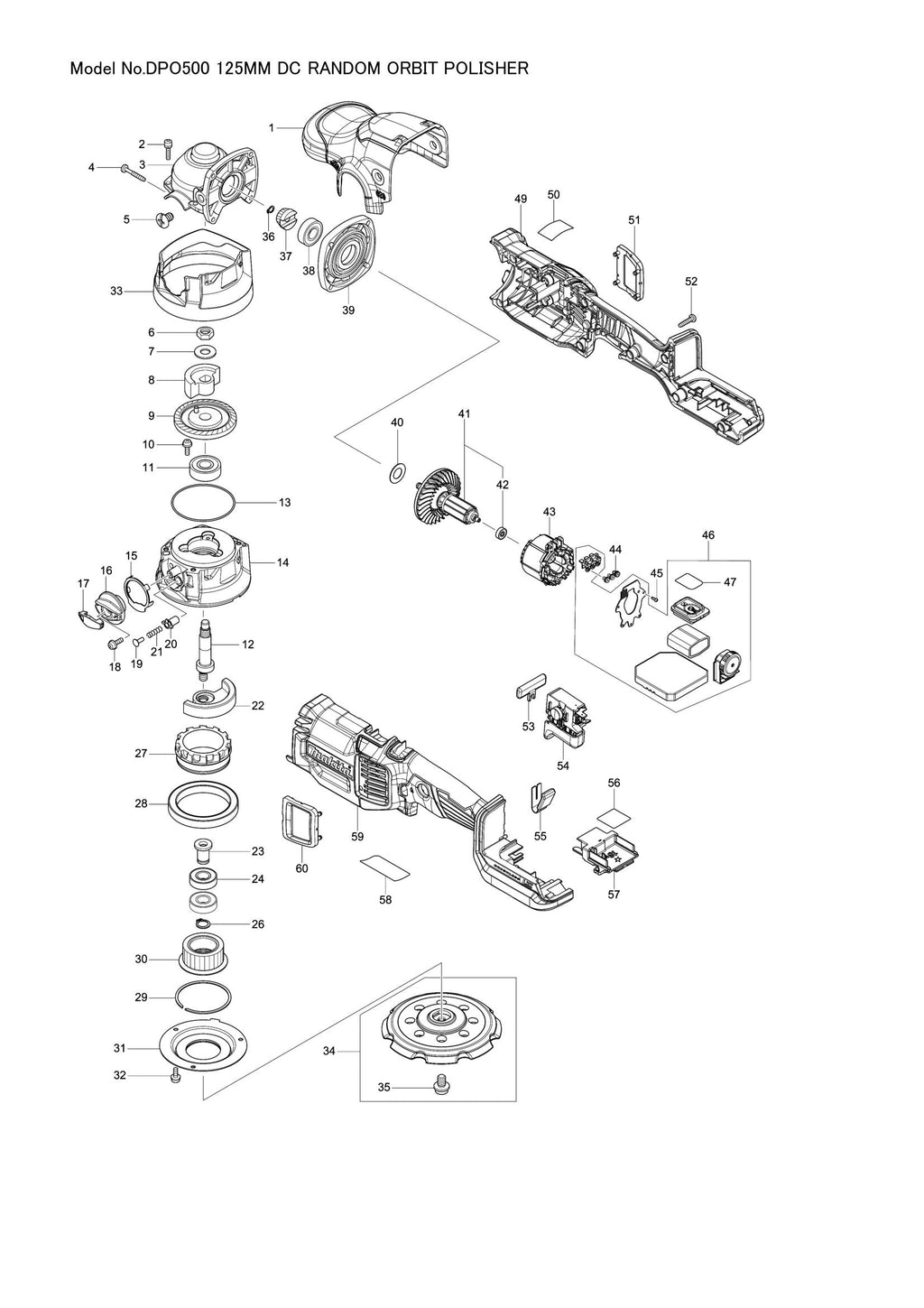

Exploded View – DPO500


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 001 – HEAD COVER (SKU: 456805-0)
  • Position 002 – PAN HEAD SCREW M4X16 (SKU: 911126-2)
  • Position 003 – GEAR HOUSING COMPLETE (SKU: 143783-0)
  • Position 004 – TAPPING SCREW 4X28 (SKU: 266257-5)
  • Position 005 – + FLAT HEAD SCREW M8X11 (SKU: 265083-9)
  • Position 006 – HEX. NUT M10 (SKU: 931503-2)
  • Position 007 – FLAT WASHER 10 (SKU: 253024-7)
  • Position 008 – UPPER BALANCE WEIGHT (SKU: 326735-8)
  • Position 010 – PAN HEAD SCREW M4X12 (SKU: 911119-9)
  • Position 011 – BALL BEARING 6201ZZ (SKU: 211145-1)
  • Position 012 – SPINDLE (SKU: 324069-3)
  • Position 013 – O RING 62 (SKU: 213724-1)
  • Position 014 – SKIRT COMPLETE (SKU: 143784-8)
  • Position 016 – KNOB COMPLETE (SKU: 143785-6)
  • Position 017 – CAP (SKU: 456809-2)
  • Position 018 – PAN HEAD SCREW M4X12 (SKU: 911119-9)
  • Position 019 – SPRING HOLDER (SKU: 417382-7)
  • Position 020 – HOLDER (SKU: 345209-0)
  • Position 021 – COMPRESSION SPRING 4 (SKU: 231230-4)
  • Position 022 – LOWER BALANCE WEIGHT (SKU: 326736-6)
  • Position 023 – SLEEVE (SKU: 324070-8)
  • Position 024 – BALL BEARING 6001DDW (SKU: 211131-2)
  • Position 026 – RETAINING RING (EXT) S-12 (SKU: 961052-5)
  • Position 027 – INTERNAL SPUR GEAR 29 (SKU: 221453-2)
  • Position 028 – BALL BEARING 6811LLB (SKU: 210146-6)
  • Position 029 – STOP RING (EXT) WR-55 (SKU: 257933-2)
  • Position 030 – SPUR GEAR 26 COMPLETE (SKU: 143790-3)
  • Position 032 – PAN HEAD SCREW M4X12 (SKU: 911119-9)
  • Position 033 – BUMPER (SKU: 456806-8)
  • Position 034 – PAD 125 SET(EU) (SKU: 197922-4)
  • Position 036 – RETAINING RING S-6 (SKU: 961002-0)
  • Position 037 – SPIRAL BEVEL GEAR 10 (SKU: 221450-8)
  • Position 038 – BALL BEARING 6001LLB (SKU: 211142-7)
  • Position 039 – GEAR HOUSING COVER (SKU: 317359-1)
  • Position 040 – FLAT WASHER 12 (SKU: 253084-9)
  • Position 041 – ROTOR ASSY (SKU: 519546-0)
  • Position 042 – BALL BEARING 604ZZ (SKU: 210036-3)
  • Position 043 – STATOR (SKU: 629391-6)
  • Position 044 – FLAT HEAD SCREW M3X6 (SKU: 652069-6)
  • Position 045 – TAPPING SCREW PT 2X6 (SKU: 266490-9)
  • Position 046 – CONTROLLER COMPLETE (SKU: 620A17-9)
  • Position 047 – SWITCH LABEL (SKU: 818M11-7)
  • Position 049 – MOTOR HOUSING SET (SKU: 183K93-9)
  • Position 050 – INDICATION LABEL (SKU: 818M10-9)
  • Position 051 – DUST COVER (SKU: 422380-8)
  • Position 052 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 053 – LOCK OFF BUTTON (SKU: 458972-7)
  • Position 054 – SWITCH C3JW-4B-2L64 (SKU: 651381-1)
  • Position 055 – LEAF SPRING (SKU: 232494-3)
  • Position 056 – DPO500 SERIAL NO. LABEL (SKU: 855B96-6)
  • Position 057 – TERMINAL (SKU: 643874-2)
  • Position 058 – DPO500 NAME PLATE (SKU: 855B93-2)
  • Position 059 – MOTOR HOUSING SET (SKU: 183K93-9)
  • Position 060 – DUST COVER (SKU: 422380-8)
