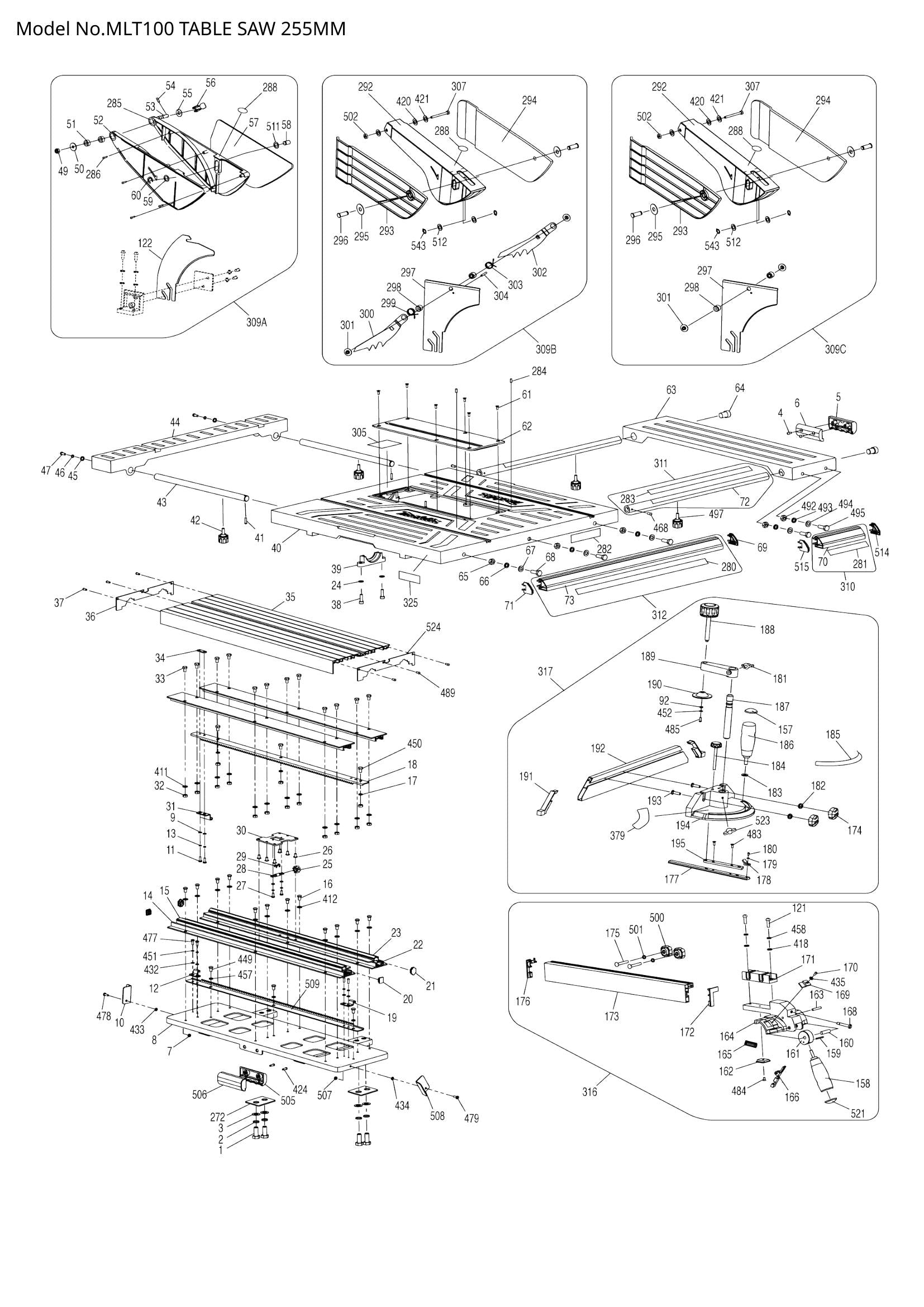

Exploded View – MLT100

Name: Exploded View – MLT100
Brand: Makita
Availability: InStock

Makita

Price:

€0,00

Quantity:

Share this product

Position 001 – HEX BOLT M10X35 (SKU: JM27000001)
Position 002 – SPRING WASHER 10 (SKU: JM27000002)
Position 003 – FLAT WASHER 10 (SKU: JM27000003)
Position 004 – SELF TAPPING SCREW ST3.9X12 (SKU: JM27000004)
Position 005 – GRIP (OUTSIDE) (SKU: JM27000005)
Position 006 – GRIP (INSIDE) (SKU: JM27000006)
Position 007 – HEX LOCK NUT M4 (SKU: JM27000007)
Position 008 – SLIDE TABLE BASE (SKU: JM27000008)
Position 009 – FLAT WASHER 4 (SKU: JM27000009)
Position 010 – SLIDE TABLE STOPPER (SKU: JM27000010)
Position 011 – PAN HEAD SCREW M4X12 (SKU: JM27000011)
Position 012 – SLIDE LIMITER LOWER REAR (SKU: JM27000012)
Position 013 – SPRING WASHER 4 (SKU: JM27000013)
Position 014 – SQUARE SLIDER RAIL OUTSIDE (SKU: JM27000014)
Position 018 – RACK FOR SLIDE TABLE (SKU: JM27000018)
Position 019 – SLIDE LIMITER LOWER FRONT (SKU: JM27000019)
Position 020 – SQUARE SLIDER RAIL END CAP (SKU: JM27000020)
Position 021 – V-SLIDER RAIL END CAP (SKU: JM27000021)
Position 022 – V-SLIDER RAIL OUTSIDE (SKU: JM27000022)
Position 024 – FLAT WASHER 6 (SKU: JM27000024)
Position 025 – PINION GEAR FOR SLIDE TABLE (SKU: JM27000025)
Position 027 – PAN HEAD SCREW M4X10 (SKU: JM27000027)
Position 028 – PINION GEAR AXLE (SKU: JM27000028)
Position 031 – SLIDE LIMITER LOWER REAR (SKU: JM27000031)
Position 032 – HEX NUT M6 (SKU: JM27000032)
Position 033 – HEX BOLT M6X10 (SKU: JM27000033)
Position 034 – PLATE NUT M4 (SKU: JM27000034)
Position 035 – SLIDING TABLE (SKU: JM27000035)
Position 037 – TAPPING SCREW ST3.9X8 (SKU: JM27000037)
Position 038 – PAN HEAD SCREW M6X16 (SKU: JM27000038)
Position 039 – FIX BRACKET FOR BLADE CASE (SKU: JM27000039)
Position 042 – KNOB BOLT M6X20 (SKU: JM27000043)
Position 043 – SLIDE SHAFT 330 (SKU: JM27000044)
Position 045 – WASHER 5 (L) (SKU: JM27000047)
Position 046 – SPRING WASHER 5 (SKU: JM27000048)
Position 049 – HEX LOCK NUT M6 (SKU: JM27000051)
Position 050 – WASHER 6 (21.5) (SKU: JM27000055)
Position 051 – FIX PLATE (SKU: JM27000056)
Position 052 – LEFT GUARD (SKU: JM27000057)
Position 053 – CONNECTION BOLT (SKU: JM27000058)
Position 054 – PIN 4X12 (SKU: JM27000059)
Position 055 – WASHER (SKU: JM27000060)
Position 056 – QUICK FIXING LEVER (SKU: JM27000061)
Position 057 – SIDE PROTECTION PLATE (SKU: JM27000062)
Position 058 – PIN 10X21.5 (SKU: JM27000063)
Position 059 – FLAT WASHER 10 (SKU: JM27000064)
Position 060 – RING 10 (SKU: JM27000065)
Position 061 – FLAT HEAD SCREW M4X8 (SKU: JM27000066)
Position 064 – HEX SOCKET HEAD BOLT M14X2 (SKU: JM27000069)
Position 065 – HEX NUT M8 (SKU: JM27000070)
Position 066 – SPRING WASHER 8 (SKU: JM27000071)
Position 067 – FLAT WASHER 8 (SKU: JM27000072)
Position 068 – SQUARE NECK BOLT M8X25 (SKU: JM27000073)
Position 069 – FRONT RAIL END CAP RIGHT (SKU: JM27000074)
Position 070 – FRONT RAIL FOR RIGHT EX-TABL (SKU: JM27000075)
Position 071 – FRONT RAIL END CAP LEFT (SKU: JM27000078)
Position 073 – FRONT RAIL (SKU: JM27000082)
Position 074 – KNOB NUT M10 (SKU: JM27000085)
Position 078 – SAW DUST OUTLET (SKU: JM27000089)
Position 079 – CUFFS 57-45 (SKU: JM27000090)
Position 080 – HEX BOLT M6X65 (SKU: JM27000091)
Position 081 – HEX BOLT M6X55 (SKU: JM27000092)
Position 082 – CORD HANGER (SKU: JM27000093)
Position 083 – CORD GUARD (SKU: JM27000094)
Position 087 – CORD CLAMP (SKU: JM27000102)
Position 088 – TAPPING SCREW ST3.9X16 (SKU: JM27000103)
Position 089 – HEX BOLT M10X45 (SKU: JM27000104)
Position 091 – UNDER PANEL (SKU: JM27000108)
Position 093 – FRONT PANEL LABEL (SKU: JM27000110)
Position 094 – HEX BOLT M6X16 (SKU: JM27000111)
Position 095 – BLADE CASE FIX BRACKET SPACE (SKU: JM27000112)
Position 097 – TAPPING SCREW ST2.9X10 (SKU: JM27000114)
Position 098 – SOFT START DEVICE COVER (SKU: JM27000115)
Position 099 – SOFT START DEVICE (SKU: JM27000116)
Position 100 – TAPPING SCREW ST2.9X8 (SKU: JM27000117)
Position 102 – SWITCH BOX COVER (SKU: JM27000119)
Position 103 – SWITCH BOX (SKU: JM27000120)
Position 105 – LABEL FOR CIRCUIT BREAKER (SKU: JM27000122)
Position 106 – NUT FOR CIRCUIT BREAKER (SKU: JM27000123)
Position 108 – PAN HEAD SCREW M4X14 (SKU: JM27000136)
Position 109 – HEX SOCKET HEAD BOLT M6X12 (SKU: JM27000137)
Position 110 – LOCK HANDLE FOR BLADE ANGL (SKU: JM27000138)
Position 111 – BLADE ANGLE LOCKING BOLT (SKU: JM27000139)
Position 112 – COMPRESSION SPRING (SKU: JM27000140)
Position 113 – FLAT WASHER 10 (SKU: JM27000141)
Position 114 – BLADE ANGLE ADJUSTING RACK (SKU: JM27000142)
Position 115 – SUPPORT PLATE FOR ADJUST RA (SKU: JM27000143)
Position 116 – FLAT HEAD SCREW M5X8 (SKU: JM27000144)
Position 121 – HEX SOCKET HEAD BOLT M6X20 (SKU: JM27000149)
Position 124 – RETAINER PLATE FOR BLADE CAS (SKU: JM27000152)
Position 125 – BLADE CASE LEFT SIDE (SKU: JM27000153)
Position 126 – COVER PLATE FOR BLADE CASE (SKU: JM27000154)
Position 127 – FLAT WASHER 5 (SKU: JM27000155)
Position 129 – SLIDE SHAFT FOR BLADE LIFTING (SKU: JM27000157)
Position 130 – SLIDE SCREW FOR BLADE LIFTIN (SKU: JM27000158)
Position 131 – KEY 4X8 (SKU: JM27000159)
Position 132 – BRACKET FOR SLIDE SCREW (SKU: JM27000160)
Position 133 – HEX SOCKET HEAD BOLT M5X20 (SKU: JM27000161)
Position 134 – BEVEL GEAR FOR BLADE LIFTING (SKU: JM27000162)
Position 135 – RETAINING RING S-10 (SKU: JM27000163)
Position 136 – BLADE ANGLE POINTER (SKU: JM27000164)
Position 137 – HANDLE AXLE FOR BLADE LIFTIN (SKU: JM27000165)
Position 138 – ADJUSTING GRIP FOR BLADE AN (SKU: JM27000166)
Position 139 – PAN HEAD SCREW M5X12 (SKU: JM27000167)
Position 141 – PAN HEAD STEPPED SCREW M5X (SKU: JM27000169)
Position 142 – PROTECTION PLATE (SKU: JM27000170)
Position 143 – INNER FLANGE 52 (SKU: JM27000171)
Position 144 – H.S.SET SCREW M6X12 WITH GL (SKU: JM27000172)
Position 145 – SPRING FOR BLADE CASE BRACK (SKU: JM27000173)
Position 146 – PAN HEAD SCREW M3X25 (SKU: JM27000174)
Position 147 – WASHER 3 (L) (SKU: JM27000175)
Position 148 – HEX LOCK NUT M3 (SKU: JM27000176)
Position 149 – TAPPING SCREW ST3.9X10 (SKU: JM27000177)
Position 150 – PROTECTION PLATE 397X123 (SKU: JM27000178)
Position 151 – OUTER FLANGE 52 (SKU: JM27000179)
Position 152 – HEX NUT M16 (SKU: JM27000180)
Position 153 – BLADE CASE RIGHT SIDE (SKU: JM27000181)
Position 154 – BLADE CASE PLATE (SKU: JM27000182)
Position 155 – HEX LOCK NUT M5 (SKU: JM27000183)
Position 156 – SUPPORT BRACKET (SKU: JM27000184)
Position 159 – SPRING PIN 4X30 (SKU: JM27000187)
Position 160 – KNURLED PIN 8X30 (SKU: JM27000188)
Position 161 – ECCENTRIC RING (SKU: JM27000189)
Position 162 – FRICTION PAD (SKU: JM27000190)
Position 163 – KNURLED PIN 5X30 (SKU: JM27000191)
Position 165 – COMPRESSION SPRING (SKU: JM27000193)
Position 166 – RIP FENCE FIXED PLATE (SKU: JM27000194)
Position 168 – HEX BOLT M6X35 (SKU: JM27000196)
Position 169 – POINTER (SKU: JM27000197)
Position 170 – PAN HEAD SCREW M4X8 (SKU: JM27000198)
Position 171 – FENCE BRACKET (SKU: JM27000199)
Position 172 – FENCE END CAP (SKU: JM27000200)
Position 173 – FENCE BAR (SKU: JM27000201)
Position 174 – THUMB NUT M6 (SKU: JM27000203)
Position 175 – SQUARE NECK BOLT M6X60 (SKU: JM27000204)
Position 176 – FENCE END CAP (SKU: JM27000205)
Position 177 – SLIDING BAR (SKU: JM27000206)
Position 178 – POINTER (SKU: JM27000207)
Position 179 – FLAT WASHER 3 (SKU: JM27000208)
Position 180 – PAN HEAD SCREW M3X8 (SKU: JM27000209)
Position 181 – THUMB SCREW M6X13 (SKU: JM27000210)
Position 182 – WASHER 6 (L) (SKU: JM27000211)
Position 183 – WASHER 8 (SKU: JM27000212)
Position 184 – THUMB SCREW M6X62 (SKU: JM27000213)
Position 185 – SCALE LABEL (SKU: JM27000214)
Position 187 – VISE ROD (SKU: JM27000216)
Position 188 – THUMB SCREW M10X92 (SKU: JM27000217)
Position 189 – VISE ARM (SKU: JM27000218)
Position 190 – VISE PLATE (SKU: JM27000219)
Position 191 – FENCE END CAP (SKU: JM27000220)
Position 192 – FENCE PLATE (SKU: JM27000221)
Position 193 – SQUARE NECK BOLT M6X30 (SKU: JM27000222)
Position 195 – SLIDING BAR SPACER (SKU: JM27000225)
Position 246 – POWER SUPPLY CORD ASSY EUR (SKU: JM23000156)
Position 247 – PAN HEAD SCREW M5X8 (SKU: JM27000292)
Position 248 – AIR INLET COVER PLATE (SKU: JM27000293)
Position 249 – BRUSH CAP (SKU: JM27000294)
Position 250 – CARBON BRUSH 2PCS/SET (SKU: JM23000123)
Position 253 – CORD CLAMP (SKU: JM27000299)
Position 254 – RUBBER RING (SKU: JM27000361)
Position 257 – TAPPING SCREW ST4.8X70 (SKU: JM27000305)
Position 260 – BAFFLE RING (SKU: JM27000313)
Position 262 – PAN HEAD SCREW M5X35 (SKU: JM27000316)
Position 263 – FLAT HEAD SCREW M5X16 (SKU: JM27000317)
Position 264 – BEARING BOX (SKU: JM27000318)
Position 265 – BALL BEARING 6003RS (SKU: JM27000319)
Position 266 – RETAINING RING R-35 (SKU: JM27000320)
Position 267 – SPINDLE SHAFT 5/8" (SKU: JM27000321)
Position 268 – KEY 5X6.5X16 (SKU: JM27000323)
Position 269 – HELICAL GEAR 43 (SKU: JM27000324)
Position 270 – RETAINING RING S-16 (SKU: JM27000325)
Position 272 – SLIDING TABLE BASE FIX PLATE (SKU: JM27000327)
Position 277 – R-TYPE CABLE CLAMP (SKU: JM27000332)
Position 278 – NAME PLATE (SKU: JM27080019)
Position 284 – H.S.SET SCREW M6X20 WITH GL (SKU: JM27000339)
Position 285 – BLADE GUARD (SKU: JM27000340)
Position 287 – WARNING LABEL (SKU: JM27080020)
Position 288 – WARNING LABEL (SKU: JM27080060)
Position 291 – CAPACITOR (SKU: JM27000342)
Position 322 – OUTER SHAFT ASSEMBLY (SKU: JM27000322)
Position 411 – FLAT WASHER 6 (SKU: JM27000024)
Position 412 – FLAT WASHER 6 (SKU: JM27000024)
Position 414 – FLAT WASHER 6 (SKU: JM27000024)
Position 415 – FLAT WASHER 6 (SKU: JM27000024)
Position 416 – FLAT WASHER 6 (SKU: JM27000024)
Position 417 – FLAT WASHER 6 (SKU: JM27000024)
Position 418 – FLAT WASHER 6 (SKU: JM27000024)
Position 424 – SELF TAPPING SCREW ST3.9X12 (SKU: JM27000004)
Position 427 – SELF TAPPING SCREW ST3.9X12 (SKU: JM27000004)
Position 428 – SELF TAPPING SCREW ST3.9X12 (SKU: JM27000004)
Position 429 – SELF TAPPING SCREW ST3.9X12 (SKU: JM27000004)
Position 430 – SELF TAPPING SCREW ST3.9X12 (SKU: JM27000004)
Position 431 – SELF TAPPING SCREW ST3.9X12 (SKU: JM27000004)
Position 432 – FLAT WASHER 4 (SKU: JM27000009)
Position 435 – FLAT WASHER 4 (SKU: JM27000009)
Position 437 – FLAT WASHER 4 (SKU: JM27000009)
Position 438 – FLAT WASHER 4 (SKU: JM27000009)
Position 439 – FLAT WASHER 4 (SKU: JM27000009)
Position 440 – FLAT WASHER 4 (SKU: JM27000009)
Position 442 – FLAT WASHER 5 (SKU: JM27000155)
Position 444 – FLAT WASHER 5 (SKU: JM27000155)
Position 446 – FLAT WASHER 5 (SKU: JM27000155)
Position 447 – FLAT WASHER 5 (SKU: JM27000155)
Position 448 – FLAT WASHER 5 (SKU: JM27000155)
Position 449 – PAN HEAD SCREW M6X10 (SKU: JM27000016)
Position 450 – HEX BOLT M6X10 (SKU: JM27000033)
Position 451 – SPRING WASHER 4 (SKU: JM27000013)
Position 452 – SPRING WASHER 4 (SKU: JM27000013)
Position 453 – SPRING WASHER 4 (SKU: JM27000013)
Position 454 – SPRING WASHER 4 (SKU: JM27000013)
Position 455 – SPRING WASHER 4 (SKU: JM27000013)
Position 458 – SPRING WASHER 6 (SKU: JM27000017)
Position 459 – SPRING WASHER 6 (SKU: JM27000017)
Position 460 – SPRING WASHER 6 (SKU: JM27000017)
Position 461 – SPRING WASHER 6 (SKU: JM27000017)
Position 462 – HEX NUT M6 (SKU: JM27000032)
Position 464 – SPRING WASHER 5 (SKU: JM27000048)
Position 466 – SPRING WASHER 5 (SKU: JM27000048)
Position 468 – PAN HEAD SCREW M5X10 (SKU: JM27000042)
Position 469 – PAN HEAD SCREW M5X10 (SKU: JM27000042)
Position 470 – PAN HEAD SCREW M5X10 (SKU: JM27000042)
Position 472 – PAN HEAD SCREW M5X10 (SKU: JM27000042)
Position 473 – WASHER 4 (L) (SKU: JM27000109)
Position 474 – WASHER 4 (L) (SKU: JM27000109)
Position 475 – WASHER 4 (L) (SKU: JM27000109)
Position 476 – WASHER 4 (L) (SKU: JM27000109)
Position 477 – PAN HEAD SCREW M4X12 (SKU: JM27000011)
Position 478 – PAN HEAD SCREW M4X12 (SKU: JM27000011)
Position 479 – PAN HEAD SCREW M4X12 (SKU: JM27000011)
Position 480 – PAN HEAD SCREW M4X12 (SKU: JM27000011)
Position 481 – WASHER 5 (L) (SKU: JM27000047)
Position 482 – WASHER 5 (L) (SKU: JM27000047)
Position 483 – FLAT HEAD SCREW M4X8 (SKU: JM27000066)
Position 484 – FLAT HEAD SCREW M4X8 (SKU: JM27000066)
Position 485 – PAN HEAD SCREW M4X10 (SKU: JM27000027)
Position 486 – PAN HEAD SCREW M4X10 (SKU: JM27000027)
Position 487 – PAN HEAD SCREW M4X10 (SKU: JM27000027)
Position 488 – PAN HEAD SCREW M4X10 (SKU: JM27000027)
Position 489 – TAPPING SCREW ST3.9X8 (SKU: JM27000037)
Position 490 – HEX SOCKET HEAD BOLT M6X20 (SKU: JM27000149)
Position 491 – HEX SOCKET HEAD BOLT M6X20 (SKU: JM27000149)
Position 492 – HEX NUT M8 (SKU: JM27000070)
Position 493 – SPRING WASHER 8 (SKU: JM27000071)
Position 494 – FLAT WASHER 8 (SKU: JM27000072)
Position 495 – SQUARE NECK BOLT M8X25 (SKU: JM27000073)
Position 496 – PAN HEAD SCREW M6X16 (SKU: JM27000038)
Position 497 – KNOB BOLT M6X20 (SKU: JM27000043)
Position 498 – TAPPING SCREW ST2.9X10 (SKU: JM27000114)
Position 500 – THUMB NUT M6 (SKU: JM27000203)
Position 501 – WASHER 6 (L) (SKU: JM27000211)
Position 507 – HEX LOCK NUT M4 (SKU: JM27000007)
Position 508 – SLIDE TABLE STOPPER (SKU: JM27000010)
Position 509 – RACK FOR SLIDE TABLE (SKU: JM27000018)
Position 510 – FIX BRACKET FOR BLADE CASE (SKU: JM27000039)
Position 511 – FLAT WASHER 10 (SKU: JM27000064)
Position 514 – FRONT RAIL END CAP RIGHT (SKU: JM27000074)
Position 515 – FRONT RAIL END CAP LEFT (SKU: JM27000078)
Position 516 – RETAINER PLATE FOR BLADE CAS (SKU: JM27000152)
Position 517 – KEY 4X8 (SKU: JM27000159)
Position 518 – BEVEL GEAR FOR BLADE LIFTING (SKU: JM27000162)
Position 519 – RETAINING RING S-10 (SKU: JM27000163)
Position 520 – PAN HEAD SCREW M5X12 (SKU: JM27000167)
Position 523 – THUMB SCREW M6X13 (SKU: JM27000210)
Position 524 – SLIDING TABLE COVER (SKU: JM27000036)
Position 565 – RIP FENCE BRACKET ASSY (SKU: JM00000148)
Position 567 – FLAT WASHER 6 (SKU: JM27000024)
Position 568 – FLAT WASHER 6 (SKU: JM27000024)
Position 569 – SLIDE RAIL ASSY S (SKU: JM00000149)
Position 570 – WAVE WASHER 4 (SKU: JM00000154)
Position 571 – WAVE WASHER 4 (SKU: JM00000154)
Position 572 – HEX NUT M10 (SKU: JM00000135)
Position 573 – FLAT WASHER 10 (SKU: JM27000003)
Position 574 – FLAT WASHER 4 (SKU: JM27000009)
Position 575 – SPRING WASHER 4 (SKU: JM27000013)
Position 577 – FLAT WASHER 4 (SKU: JM27000009)
Position 578 – VINYL TUBE (SKU: JM00000156)
Position 580 – SPRING WASHER 6 (SKU: JM27000017)
Position 581 – SPRING WASHER 6 (SKU: JM27000017)
Position 582 – FLAT WASHER 6 (SKU: JM27000024)
Position 583 – HEX NUT M6 (SKU: JM27000032)
Position 584 – FLAT WASHER 5 (SKU: JM27000155)
Position 585 – SPRING WASHER 5 (SKU: JM27000048)
Position 586 – FLAT WASHER 5 (SKU: JM27000155)
Position 587 – SPRING WASHER 5 (SKU: JM27000048)
Position 588 – CORD CLAMP (SKU: JM00000155)
Position 589 – HEX LOCK NUT M5 (SKU: JM27000183)
Position 590 – FLAT HEAD SCREW M5X16 (SKU: JM27000317)
Position 592 – O-RING 2.5X1.5 (SKU: JM27000453)
Position 593 – CRANK FOR BLADE LIFTING (SKU: JM00000152)
Position 594 – HEX NUT M5 (SKU: JM00000151)
Position 595 – GRIP FOR BLADE LIFTING (SKU: JM00000153)
Position 596 – FLAT WASHER 5 (SKU: JM27000155)
Position 597 – LABEL(RIVING KNIFE SETTING) (SKU: JM27080108)
Position 598 – GROMMET (SKU: JM00000157)
Position 599 – FERRITE RING (SKU: JM00000134)

Exploded View – MLT100

Description

Exploded View – MLT100

You may also like

Recently viewed
