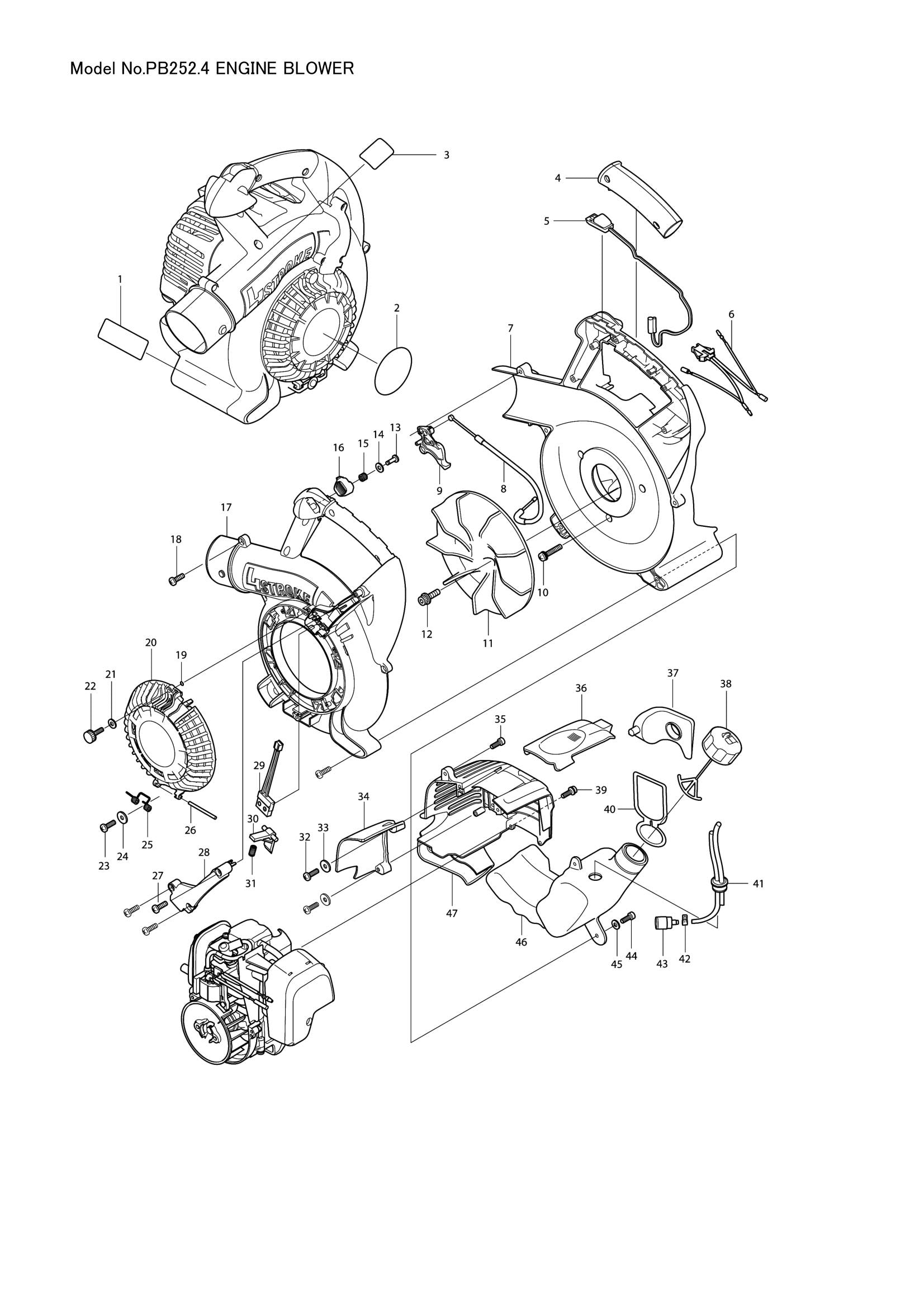

Exploded View – PB252


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 001 – CAUTION LABEL (SKU: 892460-8)
  • Position 003 – CAUTION LABEL (SKU: 810450-9)
  • Position 004 – GRIP (SKU: 273665-3)
  • Position 005 – SWITCH COMPLETE (SKU: 638640-0)
  • Position 006 – LEAD UNIT (SKU: 638758-7)
  • Position 008 – CONTROL CABLE (SKU: 168518-8)
  • Position 011 – FAN 180 (SKU: 240113-7)
  • Position 014 – FLAT WASHER 4 (SKU: 253874-0)
  • Position 015 – COMPRESSION SPRING 8 (SKU: 231025-5)
  • Position 016 – LOCK BUTTON (SKU: 452608-0)
  • Position 018 – TAPPING SCREW BT 5X16 (SKU: 265878-0)
  • Position 019 – O RING 3 (SKU: 213022-3)
  • Position 020 – PROTECTOR (SKU: 452604-8)
  • Position 021 – GASKET (SKU: 424180-2)
  • Position 022 – THUMB SCREW M4 (SKU: 265782-3)
  • Position 023 – TAPPING SCREW BT 5X16 (SKU: 265878-0)
  • Position 024 – FLAT WASHER 5 (SKU: 267394-8)
  • Position 025 – TORSION SPRING 5 (SKU: 233536-6)
  • Position 026 – ROD 4 (SKU: 268230-1)
  • Position 027 – TAPPING SCREW BT 5X16 (SKU: 265878-0)
  • Position 028 – SWITCH COVER (SKU: 452606-4)
  • Position 029 – SWITCH UNIT (SKU: 638759-5)
  • Position 030 – SWITCH LEVER (SKU: 452609-8)
  • Position 031 – COMPRESSION SPRING 4 (SKU: 233133-8)
  • Position 033 – FLAT WASHER 4 (SKU: 941051-3)
  • Position 034 – INNER COVER (SKU: 452605-6)
  • Position 035 – TAPPING SCREW BT 5X16 (SKU: 265878-0)
  • Position 036 – PLUG COVER (SKU: 450964-2)
  • Position 037 – OIL GUARD (SKU: 424395-1)
  • Position 040 – CAUTION PLATE (SKU: 810455-9)
  • Position 041 – TUBE COMPLETE (SKU: 158911-4)
  • Position 042 – HOSE CLAMP (SKU: 345920-4)
  • Position 044 – TAPPING SCREW BT 5X16 (SKU: 265878-0)
  • Position 045 – FLAT WASHER 5 (SKU: 267394-8)
  • Position 047 – ENGINE COVER (SKU: 452671-3)
  • Position 048 – H.S.H.BOLT M5X16 WITH WR (SKU: 922223-9)
  • Position 050 – SPARK PLUG (SKU: 168401-9)
  • Position 051 – ROCKER COVER GASKET (SKU: 162275-0)
  • Position 052 – CYLINDER BLOCK SET (SKU: 125914-3)
  • Position 053 – CHECK VALVE (SKU: 424201-0)
  • Position 054 – OIL WEIGHT (SKU: 325666-8)
  • Position 055 – OIL TUBE (SKU: 424202-8)
  • Position 056 – HOSE CLAMP (SKU: 282020-8)
  • Position 058 – CAM GEAR COVER GASKET (SKU: 162274-2)
  • Position 059 – CAM GEAR COVER (SKU: 318443-5)
  • Position 061 – O RING 14 (SKU: 213591-4)
  • Position 062 – H.S.H.BOLT M5X12 WITH WR (SKU: 922213-2)
  • Position 063 – OIL PIPE COMPLETE (SKU: 140813-8)
  • Position 064 – OIL GAUGE (SKU: 452610-3)
  • Position 065 – GASKET (SKU: 424343-0)
  • Position 066 – OIL CAP (SKU: 452047-4)
  • Position 067 – CASE GASKET (SKU: 162276-8)
  • Position 068 – LEAD VALVE (SKU: 346083-9)
  • Position 069 – RETAINER PLATE (SKU: 318440-1)
  • Position 071 – OIL CASE (SKU: 318442-7)
  • Position 074 – CLIP (SKU: 233976-8)
  • Position 076 – PISTON PIN (SKU: 257781-9)
  • Position 078 – FLAT WASHER 23 (SKU: 267400-9)
  • Position 079 – WOODRUFF KEY 3 (SKU: 254040-2)
  • Position 082 – ROCKER ARM ASSEMBLY (SKU: 125554-7)
  • Position 083 – ROD 2.5 (SKU: 256865-0)
  • Position 084 – SPRING RETAINER (SKU: 325668-4)
  • Position 085 – COMPRESSION SPRING 9 (SKU: 234108-0)
  • Position 086 – PIN 5 (SKU: 256200-2)
  • Position 089 – SPACER (SKU: 424200-2)
  • Position 090 – CAM GEAR ASSEMBLY (SKU: 125552-1)
  • Position 091 – PIN 5 (SKU: 268238-5)
  • Position 092 – PIN 4 (SKU: 268239-3)
  • Position 093 – CAM LIFTER (SKU: 313169-4)
  • Position 094 – STARTER COVER ASSY (SKU: 125917-7)
  • Position 095 – PULLEY (SKU: 168483-1)
  • Position 096 – TAPPING SCREW 5X12 (SKU: 266585-8)
  • Position 097 – SWING ARM (SKU: 325923-4)
  • Position 098 – COLLAR (SKU: 451938-6)
  • Position 099 – REEL (SKU: 451937-8)
  • Position 100 – SPIRAL SPRING (SKU: 232258-5)
  • Position 101 – STARTER KNOB (SKU: 424319-7)
  • Position 102 – STARTER ROPE (SKU: 444019-3)
  • Position 105 – INTAKE PIPE (SKU: 324961-3)
  • Position 106 – INSULATOR GASKET (SKU: 413120-5)
  • Position 107 – O-RING 10 (SKU: 213078-6)
  • Position 108 – INSULATOR ASSY (SKU: 125916-9)
  • Position 110 – H.S.H.BOLT M5X18 WITH WR (SKU: 922228-9)
  • Position 111 – CARBURETOR GASKET (SKU: 413138-6)
  • Position 112 – H.S.H.BOLT M5X12 WITH WR (SKU: 922213-2)
  • Position 113 – CARBURETOR (SKU: 168641-9)
  • Position 114 – BODY PUMP ASSY (SKU: 140808-1)
  • Position 117 – METERING DIAPHRAGM (SKU: 168620-7)
  • Position 118 – AIR PURGE BODY (SKU: 140438-8)
  • Position 119 – PRIMER PUMP (SKU: 424314-7)
  • Position 120 – PRIMER PUMP COVER (SKU: 346270-0)
  • Position 121 – TAPPING SCREW 3X24 (SKU: 266582-4)
  • Position 123 – SWIVEL (SKU: 325922-6)
  • Position 124 – WASHER (SKU: 413140-9)
  • Position 125 – STOP RING E-3 (SKU: 257964-1)
  • Position 127 – O RING 2 (SKU: 213538-8)
  • Position 128 – JET (SKU: 326027-5)
  • Position 129 – PUMP GASKET (SKU: 442155-9)
  • Position 131 – HOSE CLAMP (SKU: 345918-1)
  • Position 132 – BREATHER PIPE (SKU: 422041-0)
  • Position 133 – PIPE (SKU: 422070-3)
  • Position 134 – CLEANER PLATE ASSEMBLY (SKU: 125468-0)
  • Position 135 – CHOKE LEVER (SKU: 451925-5)
  • Position 136 – O RING 15 (SKU: 213540-1)
  • Position 138 – CHECK VALVE (SKU: 424316-3)
  • Position 139 – O RING 14 (SKU: 213539-6)
  • Position 140 – CHECK VALVE PLATE (SKU: 451924-7)
  • Position 141 – CHECK VALVE (SKU: 424315-5)
  • Position 142 – SEPARATOR GASKET (SKU: 168577-2)
  • Position 143 – SEPARATOR PLATE (SKU: 168576-4)
  • Position 144 – AIR CLEANER ELEMENT (SKU: 443140-5)
  • Position 145 – AIR CLEANER ELEMENT (SKU: 443141-3)
  • Position 146 – AIR CLEANER COVER (SKU: 450561-4)
  • Position 148 – +PAN HEAD SCREW M5X68 (SKU: 265188-5)
  • Position 149 – PLATE (SKU: 345919-9)
  • Position 150 – GASKET (SKU: 423376-2)
  • Position 151 – CHOKE PLATE (SKU: 450560-6)
  • Position 154 – SPARK ARRESTER (SKU: 324980-9)
  • Position 155 – MUFFLER GASKET (SKU: 168593-4)
  • Position 158 – PLUG CAP (SKU: 424105-6)
  • Position 159 – PLUG CAP SPRING (SKU: 324891-8)
  • Position 161 – H.S.H.BOLT M4X20 WITH WR (SKU: 922138-0)
  • Position 162 – HEX HEAD BOLT M6X16 (SKU: 265577-4)
  • Position 164 – HOSE CLAMP (SKU: 140352-8)
