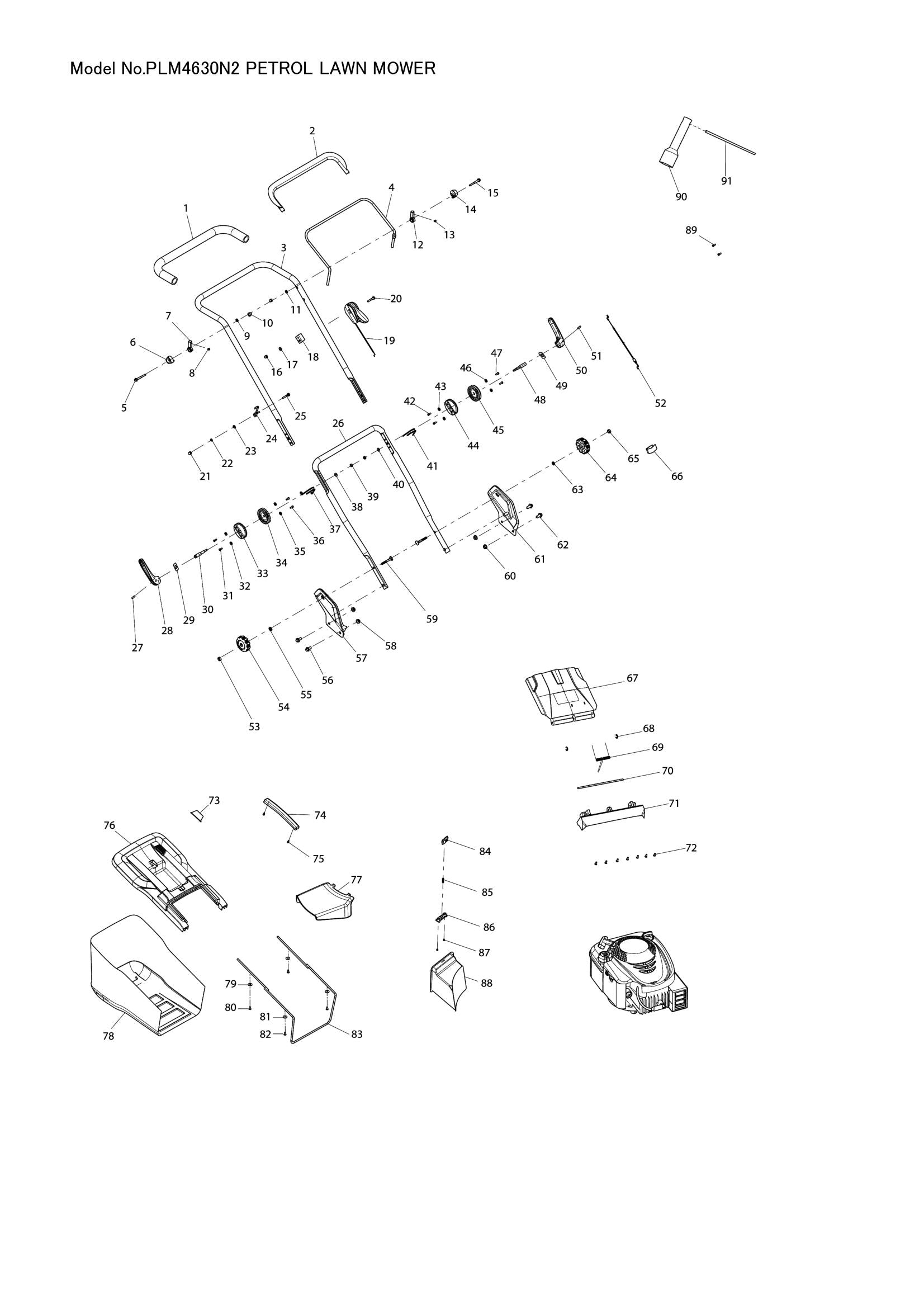

Exploded View – PLM4630N2


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 001 – HANDLE SHEATH (SKU: 671103001)
  • Position 003 – UPPER HANDLE BAR ASSY (SKU: 671001778)
  • Position 004 – ENGINE CLUTCH LEVER (SKU: 671018730)
  • Position 005 – HEX. FLANGE BOLT M6X45 (SKU: 671006029)
  • Position 008 – PAN. HEAD SCREW M4X8 (SKU: 671002025)
  • Position 009 – FLAT WASHER 6 (SKU: 671007070)
  • Position 010 – HEX.CAP NUT M6 (SKU: DA00000575)
  • Position 011 – FLAT WASHER 6 (SKU: 671007070)
  • Position 013 – PAN. HEAD SCREW M4X8 (SKU: 671002025)
  • Position 015 – HEX. FLANGE BOLT M6X45 (SKU: 671006029)
  • Position 016 – HEX.CAP NUT M6 (SKU: DA00000575)
  • Position 017 – FLAT WASHER 6 (SKU: DA00000574)
  • Position 018 – OUTER WIRE STOPPER (SKU: DA00000573)
  • Position 019 – THROTTLE HANDLE ASS'Y (SKU: DA00001168)
  • Position 020 – HEXAGON FLANGE BOLT (SKU: 671006036)
  • Position 021 – HEX.CAP NUT M6 (SKU: DA00000575)
  • Position 022 – SPRING WASHER 6 (SKU: DA00000576)
  • Position 023 – FLAT WASHER 6 (SKU: DA00000574)
  • Position 024 – STARTER GRIP HOOK (SKU: DA00000579)
  • Position 025 – HEX.FLANGE BOLT M6X35 (SKU: DA00000577)
  • Position 026 – LOWER HANDLE BAR (SKU: 671017070)
  • Position 027 – PIN 5.3X20 (SKU: 671090040)
  • Position 028 – TENSION LEVER (SKU: 671431001)
  • Position 029 – RETAINER PLATE (SKU: 671001119)
  • Position 030 – TENSION BOLT M8 (SKU: 671006167)
  • Position 031 – PAN.HED SCREW M5X12 (SKU: 671002010)
  • Position 032 – SPRING WASHER 5 (SKU: DA00000198)
  • Position 035 – SPRING WASHER 5 (SKU: DA00000198)
  • Position 036 – PAN.HED SCREW M5X12 (SKU: 671002010)
  • Position 037 – CABLE FIXING RING (SKU: 671002361)
  • Position 038 – FLAT WASHER 8 (SKU: 671007007)
  • Position 040 – FLAT WASHER 8 (SKU: 671007007)
  • Position 041 – CABLE FIXING RING (SKU: 671002361)
  • Position 042 – PAN.HED SCREW M5X12 (SKU: 671002010)
  • Position 043 – SPRING WASHER 5 (SKU: DA00000198)
  • Position 046 – SPRING WASHER 5 (SKU: DA00000198)
  • Position 047 – PAN.HED SCREW M5X12 (SKU: 671002010)
  • Position 048 – TENSION BOLT M8 (SKU: 671006167)
  • Position 049 – RETAINER PLATE (SKU: 671001119)
  • Position 050 – TENSION LEVER (SKU: 671431001)
  • Position 051 – PIN 5.3X20 (SKU: 671090040)
  • Position 052 – FRAMEOUT CORD ASS'Y (SKU: DA00001167)
  • Position 053 – HEXAGON NUT M8 (SKU: DA00000563)
  • Position 054 – KNOB (SKU: DA00000564)
  • Position 055 – FLAT WASHER 8 (SKU: 671007007)
  • Position 056 – HEX.FLANGE BOLT M8X16 (SKU: DA00000562)
  • Position 058 – HEX.FLANGE LOCK NUT M8 (SKU: DA00000537)
  • Position 059 – SADDLE HEAD BOLT M8X35 (SKU: DA00000839)
  • Position 060 – HEX.FLANGE LOCK NUT M8 (SKU: DA00000537)
  • Position 061 – LEFT HANDLE BRACKET BLUE (SKU: DA00000859)
  • Position 062 – HEX.FLANGE BOLT M8X16 (SKU: DA00000562)
  • Position 063 – FLAT WASHER 8 (SKU: 671007007)
  • Position 064 – KNOB (SKU: DA00000564)
  • Position 065 – HEXAGON NUT M8 (SKU: DA00000563)
  • Position 066 – CABLE CLIP (SKU: DA00001170)
  • Position 067 – REAR FLAP BLUE (SKU: 671933001)
  • Position 068 – STOP RING E-6 (SKU: 671009017)
  • Position 069 – REAR FLAP TORSION SPRING (SKU: 671011203)
  • Position 070 – REAR FLAP HINGE ROD (SKU: 671002365)
  • Position 071 – REAR FLAP BRACKET BLUE (SKU: 671932001)
  • Position 074 – GRASS CATCHER HANDLE (SKU: 671937001)
  • Position 075 – TAPPING SCREW ST4X16 (SKU: DA00000603)
  • Position 077 – SIDE DISCHARGE OUTLET (SKU: 671930001)
  • Position 079 – WASHER 5 (SKU: DA00000025)
  • Position 080 – TAPPING SCREW ST4X16 (SKU: DA00000603)
  • Position 081 – WASHER 5 (SKU: DA00000025)
  • Position 082 – TAPPING SCREW ST4X16 (SKU: DA00000603)
  • Position 083 – GRASS CATCHER FRAME (SKU: DA00000843)
  • Position 084 – LOCKING BUTTON (SKU: 671316004)
  • Position 085 – COMPRESSION SPRING (SKU: 671011005)
  • Position 087 – TAPPING SCREW ST4X16 (SKU: DA00000603)
  • Position 088 – MULCHING PLUG BOX (SKU: DA00000844)
  • Position 089 – TAPPING SCREW ST3X10 (SKU: DA00000840)
  • Position 090 – BOX WRENCH 16MM (SKU: DA00000583)
  • Position 091 – WRENCH HANDLE (SKU: DA00000584)
  • Position 092 – TRUSS HEAD SCREW M6X16 (SKU: DA00000552)
  • Position 093 – HEIGHT ADJUSTMENT BOARD (SKU: DA00000789)
  • Position 095 – DECK BLUE (SKU: 671001820)
  • Position 096 – GROMMET (SKU: 671800104)
  • Position 100 – HEIGHT ADJUSTMENT KNOB (SKU: DA00001058)
  • Position 103 – PAN.HED SCREW M5X12 (SKU: 671002010)
  • Position 104 – SPRING WASHER 5 (SKU: DA00000198)
  • Position 105 – SIDE FLAP HINGE PLATE (SKU: 671001571)
  • Position 106 – SIDE FLAP TORSION SPRING (SKU: 671011205)
  • Position 108 – TAPPING SCREW ST4.2X8 (SKU: 671010310)
  • Position 109 – SIDE PROTECTOR LEFT SIDE (SKU: 671928001)
  • Position 110 – LINK ROD (SKU: DA00001166)
  • Position 112 – WHEEL COVER 7 INCH (SKU: 671030150)
  • Position 113 – HEX.FLANGE LOCK NUT M8 (SKU: DA00000537)
  • Position 114 – BALL BEARING 6201ZZ (SKU: DA00000538)
  • Position 115 – WHEEL ASSY 8 INCH (SKU: 671020160)
  • Position 116 – BALL BEARING 6201ZZ (SKU: DA00000538)
  • Position 117 – TRUSS HEAD SCREW M6X12 (SKU: 671002019)
  • Position 118 – AXLE RETAINER (SKU: DA00000542)
  • Position 119 – HEX.FLANGE LOCK NUT M6 (SKU: DA00000543)
  • Position 120 – REAR AXLE (SKU: 671002363)
  • Position 121 – REAR AXLE MOUNT (SKU: DA00000833)
  • Position 122 – HEX.FLANGE LOCK NUT M6 (SKU: DA00000543)
  • Position 123 – AXLE RETAINER (SKU: DA00000542)
  • Position 124 – TRUSS HEAD SCREW M6X12 (SKU: 671002019)
  • Position 125 – BALL BEARING 6201ZZ (SKU: DA00000538)
  • Position 126 – WHEEL ASSY 8 INCH (SKU: 671020160)
  • Position 127 – BALL BEARING 6201ZZ (SKU: DA00000538)
  • Position 128 – HEX.FLANGE LOCK NUT M8 (SKU: DA00000537)
  • Position 129 – WHEEL COVER 7 INCH (SKU: 671030150)
  • Position 130 – WHEEL COVER 6.5 INCH (SKU: 671003014)
  • Position 131 – HEX.FLANGE LOCK NUT M8 (SKU: DA00000537)
  • Position 132 – BALL BEARING 6201ZZ (SKU: DA00000538)
  • Position 133 – WHEEL ASSY 7 INCH (SKU: 671020150)
  • Position 134 – BALL BEARING 6201ZZ (SKU: DA00000538)
  • Position 135 – FRONT AXLE (SKU: 671002362)
  • Position 137 – BALL BEARING 6201ZZ (SKU: DA00000538)
  • Position 138 – WHEEL ASSY 7 INCH (SKU: 671020150)
  • Position 139 – BALL BEARING 6201ZZ (SKU: DA00000538)
  • Position 140 – HEX.FLANGE LOCK NUT M8 (SKU: DA00000537)
  • Position 141 – WHEEL COVER 6.5 INCH (SKU: 671003014)
  • Position 142 – FRONT COVER (SKU: 671925001)
  • Position 143 – FRONT AXLE HOUSING UPPER (SKU: 671003041)
  • Position 147 – FRONT AXLE RETAINER (SKU: 671445001)
  • Position 150 – HEX. FRANGE BOLT M6X60 (SKU: 671006119)
  • Position 151 – HEX.FLANGE LOCK NUT M8 (SKU: DA00000537)
  • Position 152 – SPRING WASHER 8 (SKU: DA00000832)
  • Position 153 – FLAT WASHER 8 (SKU: 671007007)
  • Position 155 – HEX. BOLT M8X35 (SKU: DA00000586)
  • Position 157 – BELT PROTECTING COVER (SKU: 671996001)
  • Position 158 – FLAT WASHER 8 (SKU: 671007007)
  • Position 162 – BLADE SPASER SLEEVE (SKU: 671002093)
  • Position 163 – INNER FRANGE (SKU: DA00000857)
  • Position 165 – DISH SPRING WASHER 10 (SKU: DA00000529)
