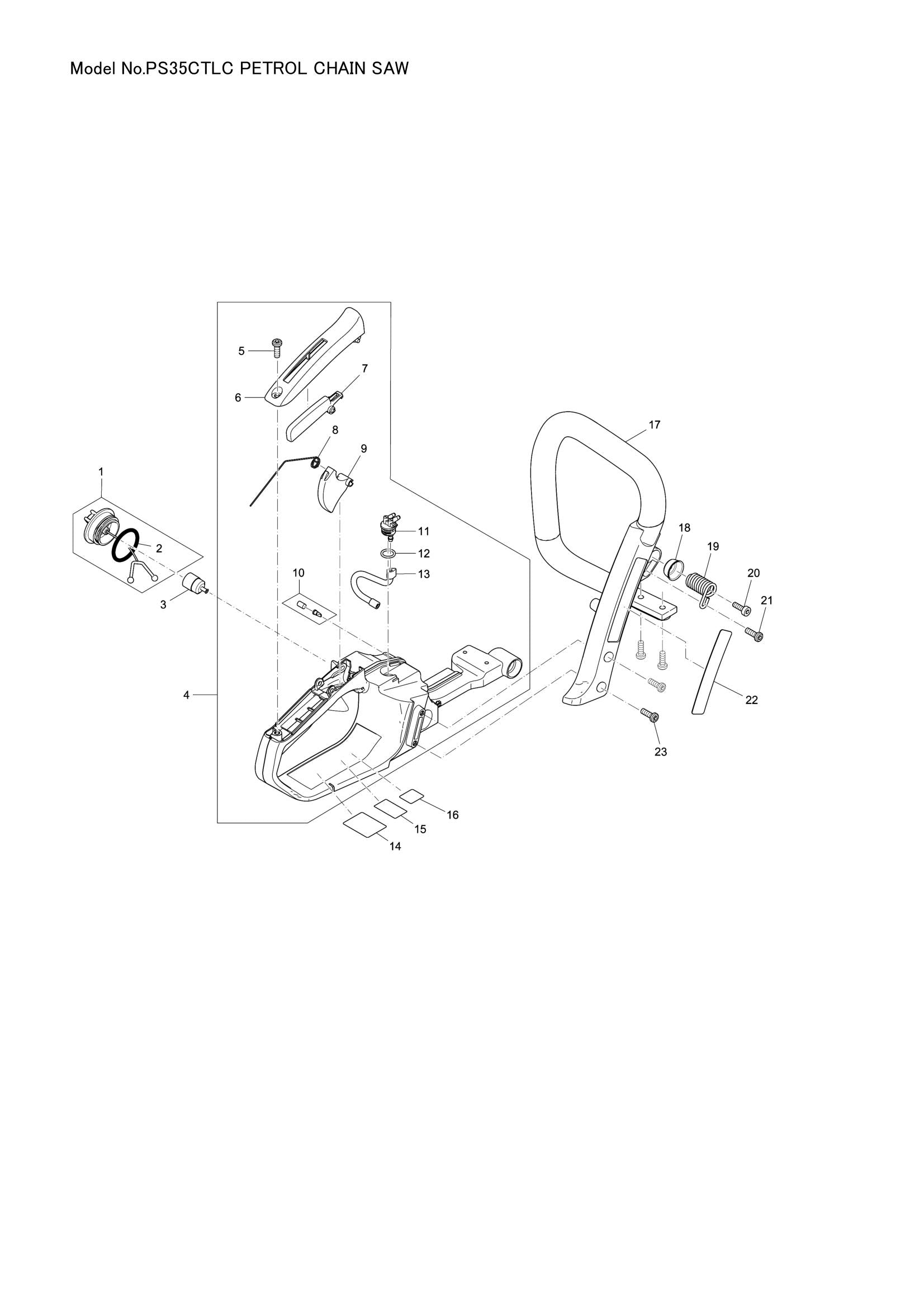

Exploded View – PS35CTLC


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 001 – TANK CAP COMPLETE (SKU: 168823-3)
  • Position 002 – O RING 29.5 (SKU: 213080-9)
  • Position 004 – TANK ASSEMBLY A RED (SKU: 195757-7)
  • Position 005 – H.L. TAPPING SCREW 5.5X16 (SKU: 266651-1)
  • Position 006 – GRIP SHELL (SKU: 452021-2)
  • Position 007 – CATCH LEVER (SKU: 452020-4)
  • Position 008 – TORSION SPRING 10 (SKU: 231866-9)
  • Position 009 – THROTTLE LEVER (SKU: 452019-9)
  • Position 010 – AIR VALVE SET (SKU: 195762-4)
  • Position 011 – FUEL NIPPLE (SKU: 452018-1)
  • Position 012 – O RING 11.5 (SKU: 213586-7)
  • Position 013 – FUEL LINE (SKU: 424456-7)
  • Position 014 – PS-35 C TLC NAME PLATE (SKU: 850C78-9)
  • Position 016 – SOUND 113DB LABEL (SKU: 802K41-6)
  • Position 017 – TUBULAR HANDLE (SKU: 452036-9)
  • Position 018 – CUP WASHER 6 (SKU: 346517-2)
  • Position 019 – COMPRESSION SPRING 12 (SKU: 234189-4)
  • Position 021 – H.L. TAPPING SCREW 5.5X16 (SKU: 266651-1)
  • Position 022 – DOLMAR LOGO LABEL (SKU: 891899-2)
  • Position 023 – H.L. TAPPING SCREW 5.5X16 (SKU: 266651-1)
  • Position 024 – AIR FILTER COVER (SKU: 452031-9)
  • Position 025 – AIR FILTER (SKU: 423414-0)
  • Position 026 – INTAKE MANIFOLD (SKU: 452030-1)
  • Position 028 – DAMPING PLUG (SKU: 424173-9)
  • Position 029 – PRIMER PUMP (SKU: 168398-2)
  • Position 030 – TUBE 2.5-55 (SKU: 422067-2)
  • Position 031 – TUBE 2.5-112 (SKU: 422065-6)
  • Position 032 – TUBE 3-70 (SKU: 422068-0)
  • Position 033 – TUBE 2.5-72 (SKU: 422066-4)
  • Position 034 – FLANGE RING (SKU: 318634-8)
  • Position 035 – BUSH 17 (SKU: 346413-4)
  • Position 036 – INTERMEDIATE FLANGE (SKU: 454874-5)
  • Position 037 – INTAKE HOSE (SKU: 424617-9)
  • Position 038 – RING SPRING (SKU: 233971-8)
  • Position 039 – H.L. TAPPING SCREW 5.5X16 (SKU: 266651-1)
  • Position 040 – SNAP NUT M5 (SKU: 264044-6)
  • Position 042 – TAPPING SCREW 3X10 (SKU: 266421-8)
  • Position 043 – CONTACT SPRING (SKU: 346290-4)
  • Position 044 – H.L. TAPPING SCREW 5.5X16 (SKU: 266651-1)
  • Position 045 – HOOD (SKU: 454875-3)
  • Position 048 – COOLING PLATE (SKU: 346764-5)
  • Position 049 – CONNECTING LINK (SKU: 326390-6)
  • Position 050 – GASKET (SKU: 346304-9)
  • Position 052 – MUFFLER COMPLETE (SKU: 168830-6)
  • Position 053 – SPARK ARRESTER (SKU: 346823-5)
  • Position 058 – PISTON RING 38 (SKU: 257366-1)
  • Position 059 – PISTON PIN (SKU: 326395-6)
  • Position 060 – RING SPRING 9 (SKU: 234323-6)
  • Position 061 – OIL SEAL 12 (SKU: 213141-5)
  • Position 063 – NEEDLE CAGE 912 (SKU: 212093-7)
  • Position 066 – OIL SEAL 12 (SKU: 213141-5)
  • Position 069 – TANK CAP COMPLETE (SKU: 168823-3)
  • Position 070 – O RING 29.5 (SKU: 213080-9)
  • Position 072 – H.L. TAPPING SCREW 5.5X16 (SKU: 266651-1)
  • Position 073 – COMPRESSION SPRING 12 (SKU: 234189-4)
  • Position 074 – INDICATION LABEL (SKU: 816917-5)
  • Position 075 – CHOKE LEVER (SKU: 452025-4)
  • Position 076 – THROTTLE LINKAGE (SKU: 452022-0)
  • Position 077 – H.L.TAPPING SCREW 5X40 (SKU: 266608-2)
  • Position 078 – BUSH 6 (SKU: 326402-5)
  • Position 079 – COMPRESSION SPRING 12 (SKU: 234189-4)
  • Position 080 – H.L. TAPPING SCREW 5.5X16 (SKU: 266651-1)
  • Position 081 – COMPRESSION SPRING 12 (SKU: 234189-4)
  • Position 082 – H.L. TAPPING SCREW 5.5X16 (SKU: 266651-1)
  • Position 083 – H.L. TAPPING SCREW 5.5X16 (SKU: 266651-1)
  • Position 084 – VENT VALVE (SKU: 168504-9)
  • Position 085 – SPIKE BAR (SKU: 346301-5)
  • Position 086 – TERMINAL SPRING (SKU: 326210-4)
  • Position 087 – ISOLATING TUBE 6-80 (SKU: 444042-8)
  • Position 088 – PLUG CAP (SKU: 424522-0)
  • Position 089 – SPARK PLUG (SKU: 168401-9)
  • Position 090 – ISOLATING WASHER (SKU: 452670-5)
  • Position 093 – CABLE HARNESS (SKU: 168601-1)
  • Position 094 – H.L. TAPPING SCREW 5.5X16 (SKU: 266651-1)
  • Position 097 – STARTER GRIP (SKU: 453783-5)
  • Position 098 – SQUARE WASHER 4 (SKU: 267847-7)
  • Position 099 – STARTER ROPE (SKU: 444038-9)
  • Position 102 – TORSION SPRING 20 (SKU: 234253-1)
  • Position 103 – CAM PLATE (SKU: 453786-9)
  • Position 104 – TAPPING SCREW 5X12 (SKU: 266777-9)
  • Position 105 – AIR GUIDE PLATE (SKU: 452026-2)
  • Position 106 – HEX. NUT M8X1 (SKU: 264053-5)
  • Position 107 – SPRING WASHER 8 (SKU: 267822-3)
  • Position 108 – FLYWHEEL COMPLETE (SKU: 140480-9)
  • Position 109 – RATCHET SET (SKU: 195761-6)
  • Position 110 – HAND GUARD (SKU: 452032-7)
  • Position 112 – H.L. TAPPING SCREW 5.5X16 (SKU: 266651-1)
  • Position 113 – FLAT WASHER 6 (SKU: 253715-0)
  • Position 114 – HAND GUARD GUIDE (SKU: 313212-9)
  • Position 115 – COMPRESSION SPRING 3 (SKU: 234210-9)
  • Position 116 – TENSION SPRING 10 (SKU: 231868-5)
  • Position 117 – LINK PLATE COMPLETE (SKU: 163500-2)
  • Position 118 – BUSH 6 (SKU: 325947-0)
  • Position 119 – SPACER SHEET METAL (SKU: 346299-6)
  • Position 120 – STOP RING E-4 (SKU: 961011-9)
  • Position 122 – TAPPING SCREW 3X10 (SKU: 266421-8)
  • Position 123 – PUMP DRIVE (SKU: 452035-1)
  • Position 124 – OIL SUCTION LINE COMPLETE (SKU: 168645-1)
  • Position 125 – COMPRESSION SPRING 6 (SKU: 234207-8)
  • Position 127 – OIL PRESSURE LINE (SKU: 424342-2)
  • Position 128 – OIL PUMP COMPLETE (SKU: 161346-0)
  • Position 131 – FLAT WASHER 10 (SKU: 267430-0)
  • Position 132 – FLAT WASHER 10 (SKU: 267431-8)
  • Position 133 – CLUTCH COMPLETE (SKU: 168607-9)
  • Position 134 – TENSION SPRING 5 (SKU: 231873-2)
  • Position 136 – CUP WASHER 8 (SKU: 267833-8)
  • Position 137 – RETAINING RING E TYPE 6 (SKU: 259033-4)
  • Position 148 – GUIDE PLATE (SKU: 346518-0)
  • Position 152 – REWIND SPRING SET (SKU: 195955-3)
  • Position 155 – CYLINDER BASE GASKET (SKU: 346760-3)
  • Position 156 – CRANKCASE GASKET (SKU: 346761-1)
  • Position 157 – SPRING PIN 3-16 (SKU: 951063-8)
  • Position 158 – PLUG (SKU: 424618-7)
  • Position 159 – SLEEVE (SKU: 424631-5)
  • Position 164 – COVER (SKU: 417403-5)
  • Position 165 – ADJUST PIN (SKU: 324068-5)
  • Position 166 – HELICAL GEAR 8 (SKU: 226534-7)
  • Position 167 – HELICAL GEAR 17 (SKU: 226681-4)
  • Position 168 – COMPRESSION SPRING 4 (SKU: 233033-2)
  • Position 169 – STEEL BALL 4 (SKU: 216008-6)
  • Position 170 – DIAL 40 (SKU: 419233-0)
  • Position 171 – FLAT WASHER 4 (SKU: 253874-0)
  • Position 172 – BINDING HEAD SCREW M4X8 (SKU: 915106-0)
  • Position 173 – LOCK WASHER 8 (SKU: 267858-2)
  • Position 174 – HEX.NUT M8-13 (SKU: 264099-1)
  • Position 175 – COMPRESSION SPRING 8 (SKU: 231025-5)
  • Position 177 – INDICATION LABEL (SKU: 892502-8)
