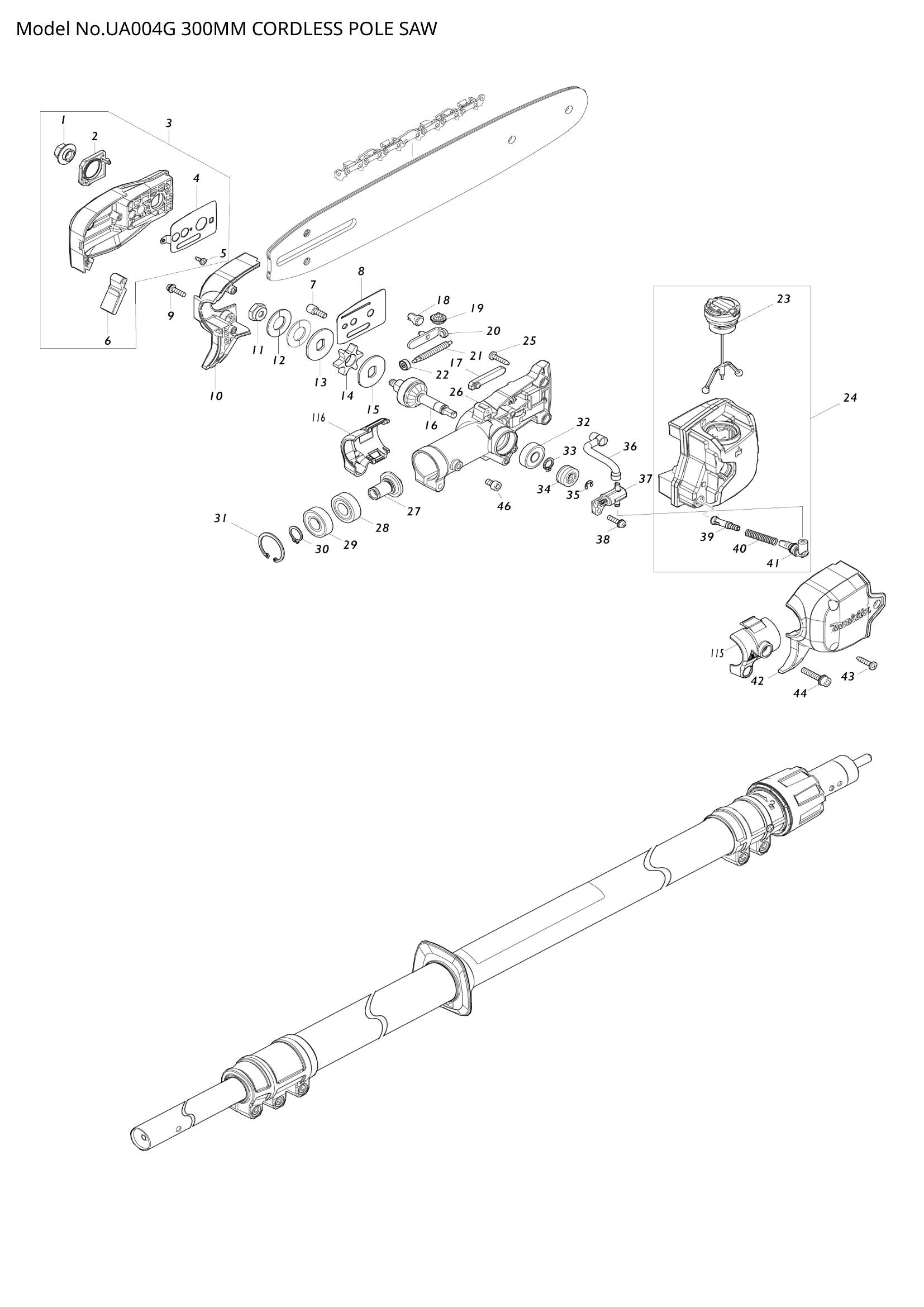

Exploded View – UA004G


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 001 – FLANGE NUT COMPLETE (SKU: 162494-8)
  • Position 002 – NUT COVER (SKU: 412638-3)
  • Position 003 – SPROCKET COVER ASSY (SKU: 136373-6)
  • Position 004 – GUIDE PLATE L (SKU: 347707-0)
  • Position 005 – TAPPING SCREW BIND PT3X8 (SKU: 265954-0)
  • Position 006 – CHIP GUIDE (SKU: 422599-9)
  • Position 007 – H.L. SOCKET HEAD BOLT M5X12 (SKU: 266905-6)
  • Position 008 – GUIDE PLATE R (SKU: 347708-8)
  • Position 009 – P.H.SCREW M4X16 WITH WR (SKU: 911128-8)
  • Position 010 – GEAR CASE HOUSING SET (SKU: 183P83-2)
  • Position 011 – HEX. NUT M6 (SKU: 252291-1)
  • Position 012 – CORNED DISK SPRING 14 (SKU: 232626-2)
  • Position 013 – LOCK WASHER 12 (SKU: 347705-4)
  • Position 014 – SPROCKET 6 (SKU: 226992-7)
  • Position 015 – LOCK WASHER 12 (SKU: 347705-4)
  • Position 016 – SPINDLE COMPLETE (SKU: 140V32-8)
  • Position 017 – GROMET (SKU: 422602-6)
  • Position 018 – DRIVE GEAR 14 (SKU: 227620-7)
  • Position 019 – STRAIGHT BEVEL GEAR 14 (SKU: 227634-6)
  • Position 020 – TENSION SLIDE (SKU: 347706-2)
  • Position 021 – ADJUST SCREW (SKU: 327606-2)
  • Position 022 – STRAIGHT BEVEL GEAR 14 (SKU: 227496-2)
  • Position 023 – TANK CAP ASSEMBLY (SKU: 126832-8)
  • Position 025 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 027 – SPIRAL BEVEL GEAR 18 (SKU: 226995-1)
  • Position 028 – BALL BEARING 6001DDW (SKU: 211131-2)
  • Position 029 – BALL BEARING 6001ZZ (SKU: 211148-5)
  • Position 030 – RETAINING RING (EXT) S-12 (SKU: 961052-5)
  • Position 031 – RETAINING RING R-28 (SKU: 962106-1)
  • Position 032 – BALL BEARING 609DDW (SKU: 211491-2)
  • Position 033 – RETAINING RING S-9 (SKU: 961005-4)
  • Position 034 – WORM GEAR (SKU: 226884-0)
  • Position 035 – STOP RING E-4 (SKU: 961011-9)
  • Position 036 – OIL TUBE 3-70 (SKU: 422600-0)
  • Position 038 – P.H.SCREW M4X16 WITH WR (SKU: 911128-8)
  • Position 039 – NIPPLE (SKU: 452666-6)
  • Position 040 – SPRING (SKU: 231975-4)
  • Position 041 – OIL TUBE 3-14 (SKU: 422601-8)
  • Position 042 – GEAR CASE HOUSING SET (SKU: 183P83-2)
  • Position 043 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 044 – HEX. SOCKET HEAD BOLT M5X25 (SKU: 922243-3)
  • Position 046 – HEX. SOCKET HEAD BOLT M5X8 (SKU: 922202-7)
  • Position 047 – GRIP SET (SKU: 183U44-2)
  • Position 048 – SWITCH CIRCUIT COMPLETE (SKU: 141H14-9)
  • Position 049 – SWITCH LEVER (SKU: 459758-2)
  • Position 050 – TORSION SPRING 12 (SKU: 233622-3)
  • Position 051 – SWITCH C3JR-4B-PAND3 (SKU: 650015-3)
  • Position 052 – SWITCH UNIT (SKU: 632G61-0)
  • Position 053 – LOCK OFF LEVER (SKU: 459759-0)
  • Position 054 – COMPRESSION SPRING 4 (SKU: 233101-1)
  • Position 056 – GRIP SET (SKU: 183U44-2)
  • Position 057 – H.S.H.BOLT M5X20 WITH WR (SKU: 922233-6)
  • Position 058 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 059 – PAN HEAD SCREW M5X20 (SKU: 911233-1)
  • Position 060 – PIPE BRACKET ASSY (SKU: 136371-0)
  • Position 061 – HEX. SOCKET HEAD BOLT M5X8 (SKU: 922202-7)
  • Position 062 – H.S.H.BOLT M5X20 WITH WR (SKU: 922233-6)
  • Position 063 – RUBBER PIN 4 (SKU: 263002-9)
  • Position 064 – DAMPER SHAFT ASSEMBLY (SKU: 127641-8)
  • Position 065 – JOINT SLEEVE (SKU: 327600-4)
  • Position 066 – PIN 5 (SKU: 256964-8)
  • Position 067 – TORSION SPRING 12 (SKU: 232625-4)
  • Position 068 – SPINDLE HUB (SKU: 327601-2)
  • Position 069 – BALL BEARING 6002LLU (SKU: 211232-6)
  • Position 070 – HELICAL GEAR 33 (SKU: 226997-7)
  • Position 071 – FLAT WASHER 12 (SKU: 253744-3)
  • Position 072 – BALL BEARING 6901ZZ (SKU: 211150-8)
  • Position 073 – HOUSING SET (SKU: 183U43-4)
  • Position 074 – TAPPING SCREW 5X25 (SKU: 266459-3)
  • Position 075 – GEAR BOX ASS'Y (SKU: 136230-8)
  • Position 076 – O RING 22 (SKU: 213961-7)
  • Position 077 – ROTOR ASS'Y (SKU: 510470-0)
  • Position 078 – HELICAL GEAR 16 (SKU: 226996-9)
  • Position 079 – BALL BEARING 608DDW (SKU: 210005-4)
  • Position 080 – BALL BEARING 607ZZ (SKU: 210062-2)
  • Position 081 – BAFFLE PLATE (SKU: 459764-7)
  • Position 082 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 083 – STATOR (SKU: 629A97-2)
  • Position 084 – MOTOR HOUSING (SKU: 459763-9)
  • Position 086 – PAN HEAD SCREW M4X6 (SKU: 911102-6)
  • Position 087 – CONTROLLER (SKU: 620H16-3)
  • Position 088 – TERMINAL UNIT (SKU: 632P49-4)
  • Position 089 – UA004G SERIAL NO. LABEL (SKU: 8114V9-3)
  • Position 090 – HOUSING SET (SKU: 183U43-4)
  • Position 091 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 092 – UA004G NAME PLATE (SKU: 8114V5-1)
  • Position 093 – GUARD (SKU: 413C42-7)
  • Position 094 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 096 – SHAFT C COMPLETE (SKU: 140V20-5)
  • Position 098 – LOCK RING (SKU: 412631-7)
  • Position 099 – LOCK SLEEVE (SKU: 412632-5)
  • Position 100 – LOCK SCREW (SKU: 412630-9)
  • Position 101 – HEX. SOCKET HEAD BOLT M5X25 (SKU: 922243-3)
  • Position 102 – PIPE 38 COMPLETE (SKU: 141J38-7)
  • Position 103 – GRIP END 38 (SKU: 412634-1)
  • Position 104 – HEX. SOCKET HEAD BOLT M5X25 (SKU: 922243-3)
  • Position 105 – COMPRESSION SPRING 28 (SKU: 232624-6)
  • Position 106 – DRIVE BUSH (SKU: 413312-6)
  • Position 107 – BALL BEARING 6001ZZ (SKU: 211148-5)
  • Position 108 – SLIDE BUSH (SKU: 412625-2)
  • Position 109 – PIPE SLEEVE 24 (SKU: 313340-0)
  • Position 110 – SHOULDER PIN 6 (SKU: 327599-3)
  • Position 111 – PIPE JOINT (SKU: 412629-4)
  • Position 112 – HEX. SOCKET HEAD BOLT M5X25 (SKU: 922243-3)
  • Position 113 – PIPE 24 COMPLETE (SKU: 140V18-2)
  • Position 115 – GEAR CASE COVER SET (SKU: 183R91-5)
  • Position 116 – GEAR CASE COVER SET (SKU: 183R91-5)
  • Position 117 – SHAFT ASS'Y (SKU: 136393-0)
  • Position 118 – BEARING HOUSING B (SKU: 412627-8)
  • Position 119 – PIPE 28 (SKU: 327864-0)
  • Position 120 – SLIDE BUSH (SKU: 412625-2)
  • Position 121 – BALL BEARING 6001ZZ (SKU: 211148-5)
  • Position 122 – BEARING HOUSING A (SKU: 412624-4)
  • Position 123 – LINER 15 (SKU: 412623-6)
  • Position 124 – PIPE SLEEVE 28 (SKU: 412626-0)
  • Position 125 – SHAFT ASS'Y (SKU: 136393-0)
  • Position 126 – TAPPING SCREW BIND PT3X8 (SKU: 265954-0)
  • Position 127 – SLIDE BUSH (SKU: 412625-2)
  • Position 128 – BALL BEARING 6001ZZ (SKU: 211148-5)
  • Position 129 – LINE FILTER (SKU: 688163-8)
  • Position 130 – XGT LOGO LABEL (SKU: 8032A7-2)
