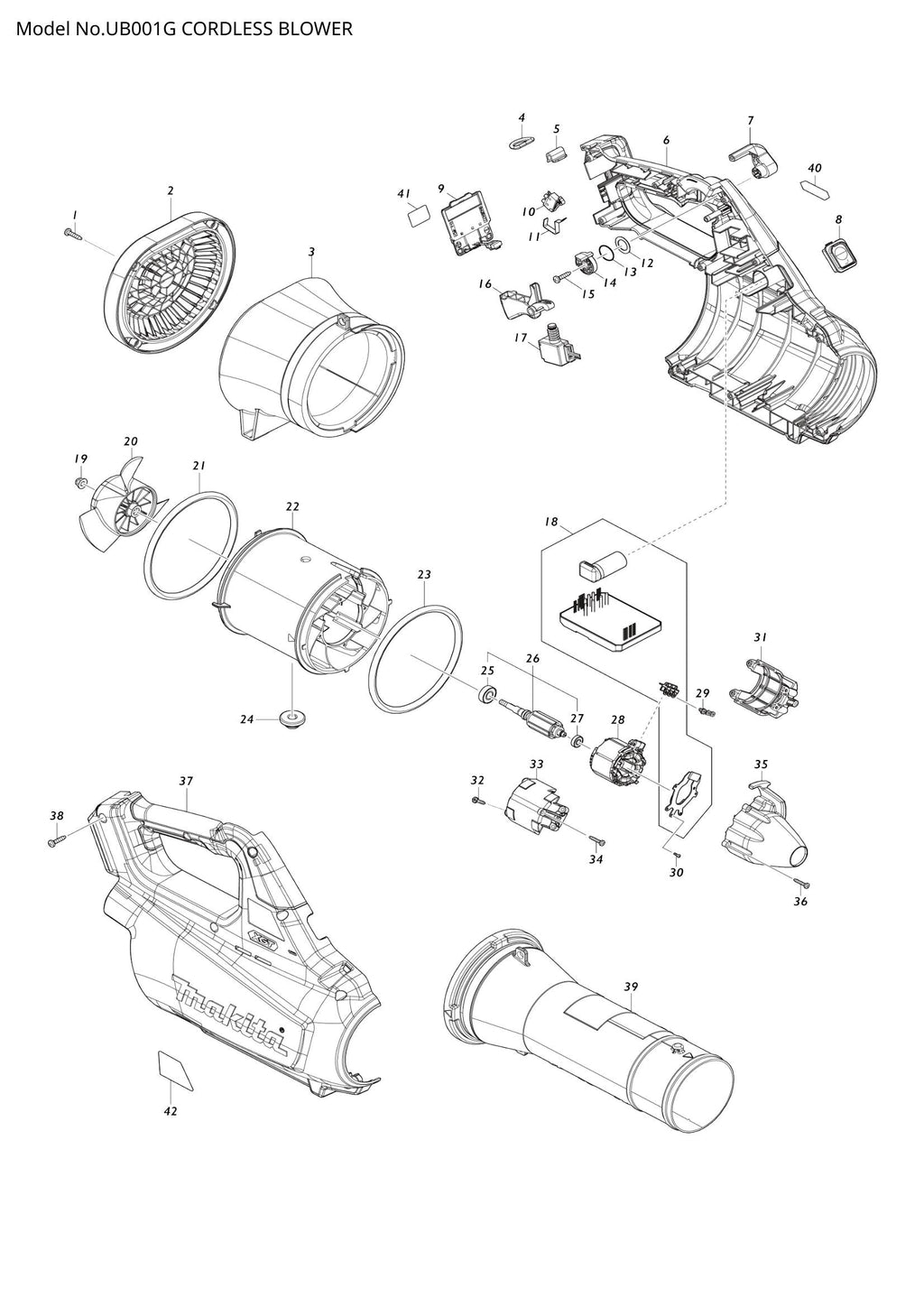

Explosionszeichnung – UB001G

Name: Explosionszeichnung – UB001G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 004 – D-RING 20 (SKU: 327742-4)
Position 005 – RINGHALTERUNG (SKU: 347783-4)
Position 007 – STEUERHEBEL (SKU: 412755-9)
Position 008 – SCHALTKREIS KOMPLETT (SKU: 140X08-7)
Position 009 – TERMINALEINHEIT (SKU: 632P65-6)
Position 010 – SCHALTEREINHEIT (SKU: 632L48-2)
Position 011 – Blattfeder (SKU: 232634-3)
Position 012 – Unterlegscheibe 13 (Artikelnummer: 253798-0)
Position 013 – O-RING 14 (SKU: 213154-6)
Position 014 – LINK (SKU: 412754-1)
Position 015 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 016 – SCHALTHEBEL (SKU: 412756-7)
Position 017 – SCHALTER C3JR-1AT-PAXD3 (SKU: 651496-4)
Position 018 – CONTROLLER (SKU: 620E14-9)
Position 019 – Sechskantmutter mit Bund M5-8 (Artikelnummer: 252286-4)
Position 020 – FAN 110 (SKU: 240177-1)
Position 021 – GUMMIRING 115 (SKU: 424721-4)
Position 022 – Lüftergehäuse (SKU: 413366-3)
Position 023 – GUMMIRING 115 (SKU: 424721-4)
Position 024 – GUMMIRING 8 (SKU: 424194-1)
Position 025 – KUGELLAGER 698LLU (SKU: 210040-2)
Position 026 – ROTORBAUGRUPPE (SKU: 519580-0)
Position 027 – KUGELLAGER 695ZZ (SKU: 211157-4)
Position 028 – STATOR (SKU: 629A49-3)
Position 029 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
Position 030 – Blechschraube PT 2X6 (SKU: 266490-9)
Position 031 – MOTORGEHÄUSESATZ (SKU: 183M64-8)
Position 033 – MOTORGEHÄUSESATZ (SKU: 183M64-8)
Position 035 – KAPPE (SKU: 413365-5)
Position 038 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 039 – VORDERROHR (SKU: 413367-1)
Position 040 – XGT-LOGO-ETIKETT (SKU: 8030S0-0)
Position 041 – UB001G SERIENNR.-ETIKETT (SKU: 811D71-4)
Position 042 – UB001G NAMENSSCHILD (SKU: 811D64-1)

Explosionszeichnung – UB001G
