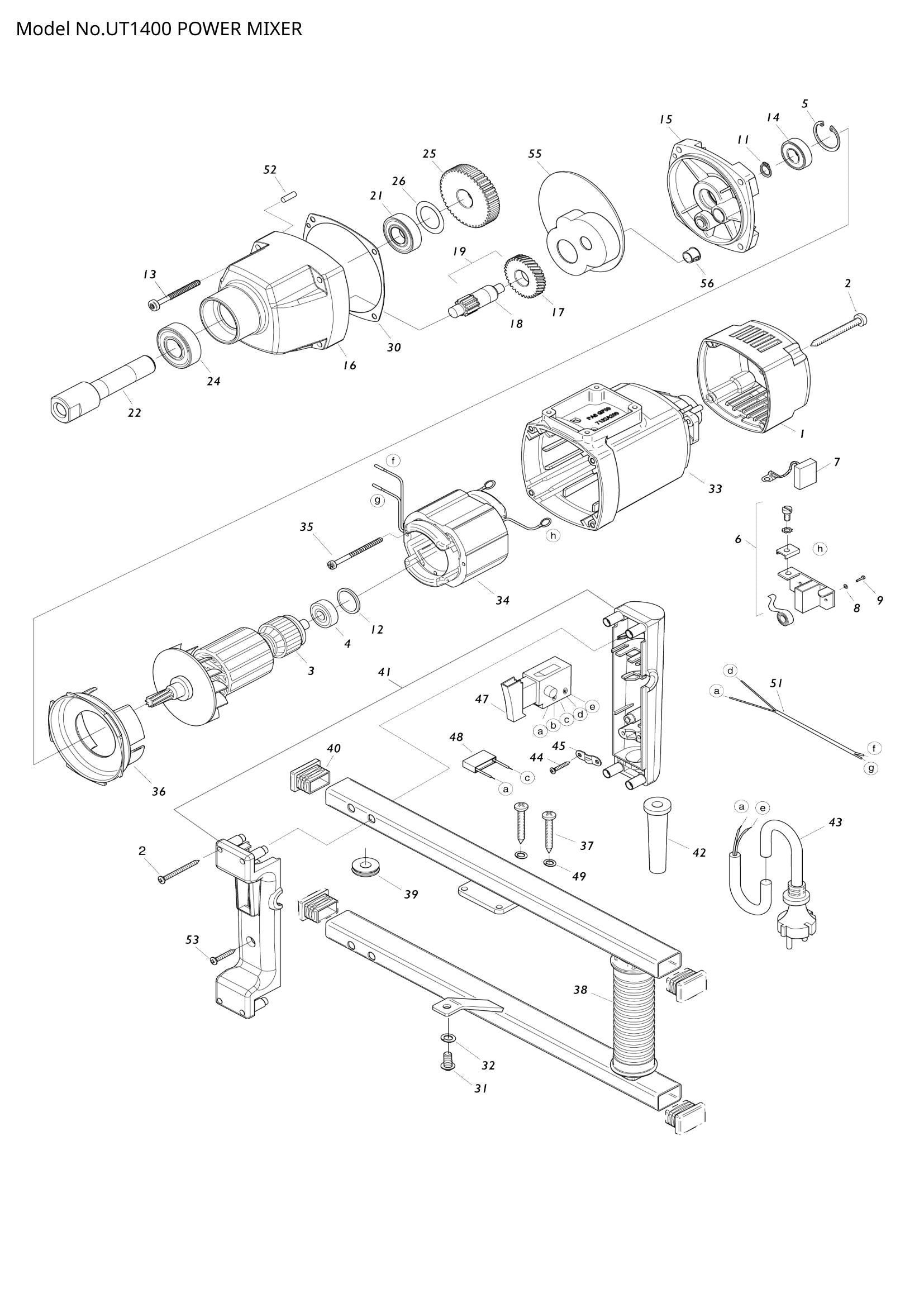

Explosionszeichnung – UT1400

Name: Explosionszeichnung – UT1400
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – KAPPE (SKU: EE80900093)
Position 003 – ROTOR KOMPLETT (SKU: EE7731C100)
Position 004 – RILLENKUGELLAGER (SKU: EE80410011)
Position 005 – Sicherungsring (SKU: EE80201333)
Position 006 – Bürstenhalter (SKU: EE80201196)
Position 008 – Sicherungsscheibe (SKU: EE80201385)
Position 009 – SELBSTSCHNEIDENDE SCHRAUBE (SKU: EE80201180)
Position 011 – Sicherungsring (SKU: EE80201305)
Position 012 – O-RING (SKU: EE83000036)
Position 013 – PT-SCHRAUBE (SKU: EE80201449)
Position 014 – RILLENKUGELLAGER (SKU: EE80410031)
Position 015 – ENDSCHILD DES GETRIEBE (SKU: EE77318610)
Position 016 – GETRIEBEGEHÄUSE (SKU: EE77M21400)
Position 017 – ZWISCHENRAD (SKU: EE74010470)
Position 018 – RITZELWELLE (SKU: EE7731C490)
Position 019 – Ritzelwelle komplett0 (Artikelnummer: EE7731C49U)
Position 021 – RILLENKUGELLAGER (SKU: EE80410043)
Position 022 – ARBEITSSPINDEL (SKU: EE7731C420)
Position 024 – RILLENKUGELLAGER (SKU: EE80410130)
Position 025 – SPINDELRAD (SKU: EE7731C430)
Position 026 – PASSSCHEIBE (SKU: EE80200507)
Position 030 – GETRIEBEDICHTUNG (SKU: EE82000507)
Position 031 – Linsenkopfschraube (SKU: EE80201209)
Position 032 – Sicherungsscheibe (SKU: EE80201303)
Position 034 – STATOR KOMPLETT (SKU: EE7731C150)
Position 035 – SELBSTSCHNEIDENDE SCHRAUBE (SKU: EE80201266)
Position 036 – LUFTFÜHRUNGSRING (SKU: EE80900286)
Position 037 – KUNSTSTOFFSCHRAUBE (SKU: EE80201277)
Position 042 – Kabeldurchführung (Artikelnummer: EE83000004)
Position 043 – VERBINDUNGSKABEL (SKU: EE80600060)
Position 044 – SELBSTSCHNEIDENDE SCHRAUBE (SKU: EE80201270)
Position 045 – DRAHT-VERRIEGELUNGSFLANSCH (SKU: EE85000020)
Position 048 – ANTI-PARASITEN-KONDENSATOR (SKU: EE80500010)
Position 049 – Sicherungsscheibe (SKU: EE80201302)
Position 050 – SEITENPLATTE 2 (SKU: EE7732N592)
Position 051 – Verbindungskabel (Artikelnummer: EE80600072)
Position 052 – Stecker mit gekerbten Stiften (Artikelnummer: EE80200582)
Position 054 – KAPPENSCHUTZ (SKU: EE77420365)
Position 055 – FETTFACHBARRIE (SKU: EE80900119)
Position 056 – STECKER (SKU: EE80900201)
