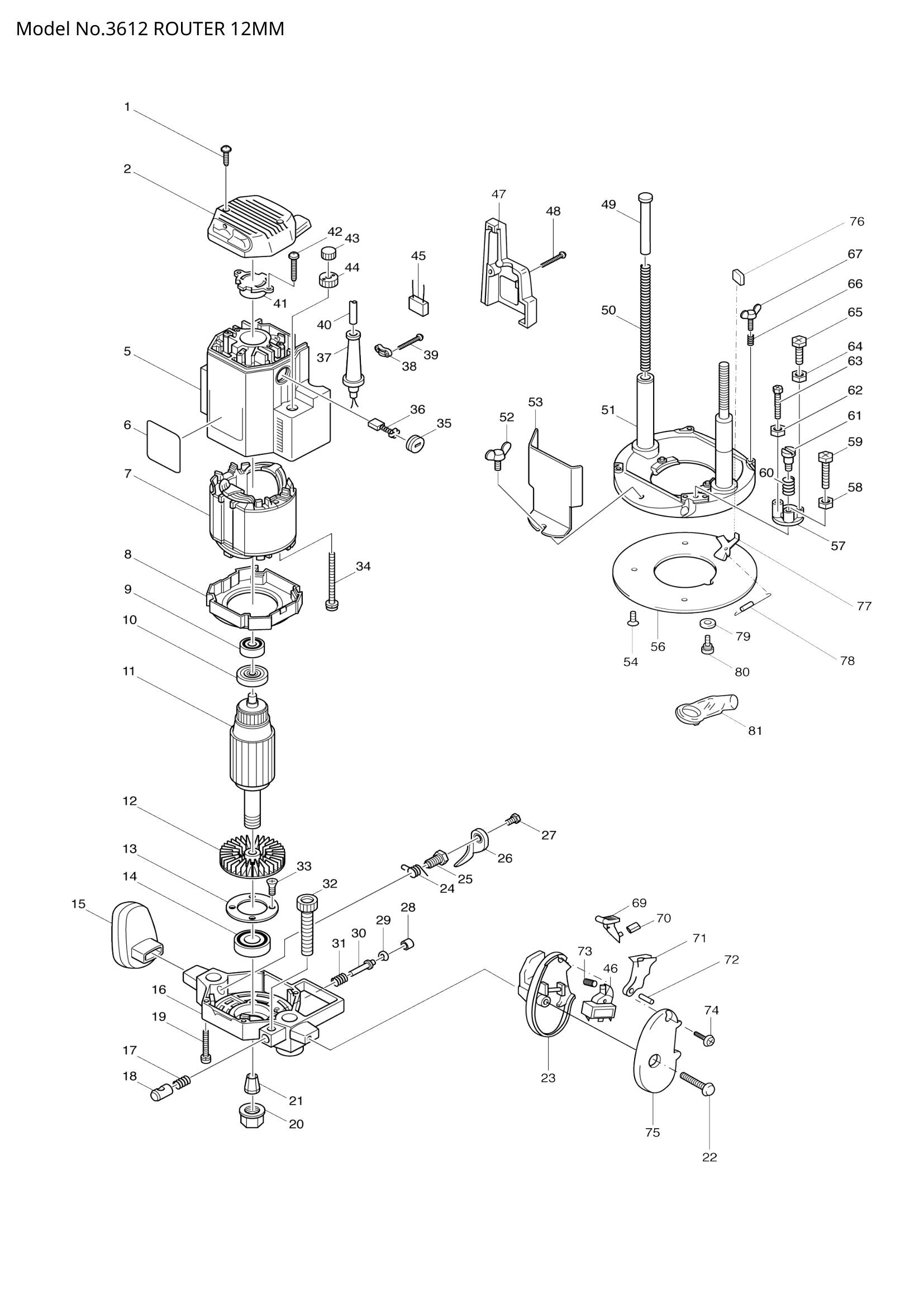

Exploded View – 3612


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 001 – TAPPING SCREW 5X20 (SKU: 266021-4)
  • Position 002 – REAR COVER (SKU: 415450-0)
  • Position 008 – BAFFLE PLATE (SKU: 415069-5)
  • Position 009 – BALL BEARING 629DDW (SKU: 211092-6)
  • Position 010 – INSULATION WASHER (SKU: 681633-6)
  • Position 012 – FAN 83 (SKU: 241878-4)
  • Position 013 – BEARING RETAINER 50 (SKU: 285657-0)
  • Position 015 – KNOB (L) (SKU: 415070-0)
  • Position 017 – COMPRESSION SPRING 10 (SKU: 231142-1)
  • Position 018 – HALF NUT (SKU: 323559-3)
  • Position 019 – PAN HEAD SCREW M5X40 (SKU: 911263-2)
  • Position 020 – COLLET NUT (SKU: 763629-0)
  • Position 021 – COLLET CONE 12MM (SKU: 763628-2)
  • Position 022 – PAN HEAD SCREW M6X45 (SKU: 911368-8)
  • Position 024 – TORSION SPRING 15 (SKU: 231618-8)
  • Position 025 – SET BOLT M10 (SKU: 266015-9)
  • Position 026 – LOCK LEVER (SKU: 344097-2)
  • Position 027 – HEX. BOLT M5X12 (SKU: 265269-5)
  • Position 028 – CAP 11 (SKU: 286235-9)
  • Position 029 – RETAINING RING R-12 (SKU: 962062-5)
  • Position 030 – PIN 6 (SKU: 256606-4)
  • Position 031 – COMPRESSION SPRING 7 (SKU: 231037-8)
  • Position 032 – SCREW M10X77 (SKU: 251861-3)
  • Position 034 – PAN HEAD SCREW M5X80 (SKU: 911944-8)
  • Position 035 – BRUSH HOLDER CAP 7-18 (SKU: 643700-5)
  • Position 039 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 041 – BEARING BOX (SKU: 316499-2)
  • Position 042 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 043 – NUT M10 (SKU: 252625-8)
  • Position 044 – NYLON NUT M10 (SKU: 410129-8)
  • Position 048 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 049 – POLE (SKU: 314062-5)
  • Position 050 – COMPRESSION SPRING 11 (SKU: 231329-5)
  • Position 052 – WING BOLT M5X10 (SKU: 924206-5)
  • Position 053 – CHIP DEFLECTOR (SKU: 410128-0)
  • Position 054 – COUNTERSUNK HEAD SCREW M4 (SKU: 912112-6)
  • Position 057 – STOPPER ASS'Y (SKU: 134205-1)
  • Position 060 – COMPRESSION SPRING 12 (SKU: 231231-2)
  • Position 061 – - FLAT HEAD SCREW M6 (SKU: 251423-7)
  • Position 066 – COMPRESSION SPRING 7 (SKU: 231240-1)
  • Position 067 – WING BOLT M5X15 (SKU: 924216-2)
  • Position 069 – LOCK OFF BUTTON (SKU: 415411-0)
  • Position 070 – COMPRESSION SPRING 4 (SKU: 233024-3)
  • Position 071 – SWITCH LEVER (SKU: 415158-6)
  • Position 072 – PIN 3 (SKU: 256221-4)
  • Position 073 – COMPRESSION SPRING 5 (SKU: 231372-4)
  • Position 074 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 075 – KNOB COVER (SKU: 415408-9)
  • Position 076 – CAP 14 (SKU: 286239-1)
  • Position 077 – LOCK PLATE (SKU: 344098-0)
  • Position 078 – TENSION SPRING 5 (SKU: 231794-8)
  • Position 079 – FLAT WASHER 5 (SKU: 253811-4)
  • Position 080 – SET BOLT M5X10 (SKU: 266016-7)
  • Position 081 – DUST NOZZLE (SKU: 415412-8)
