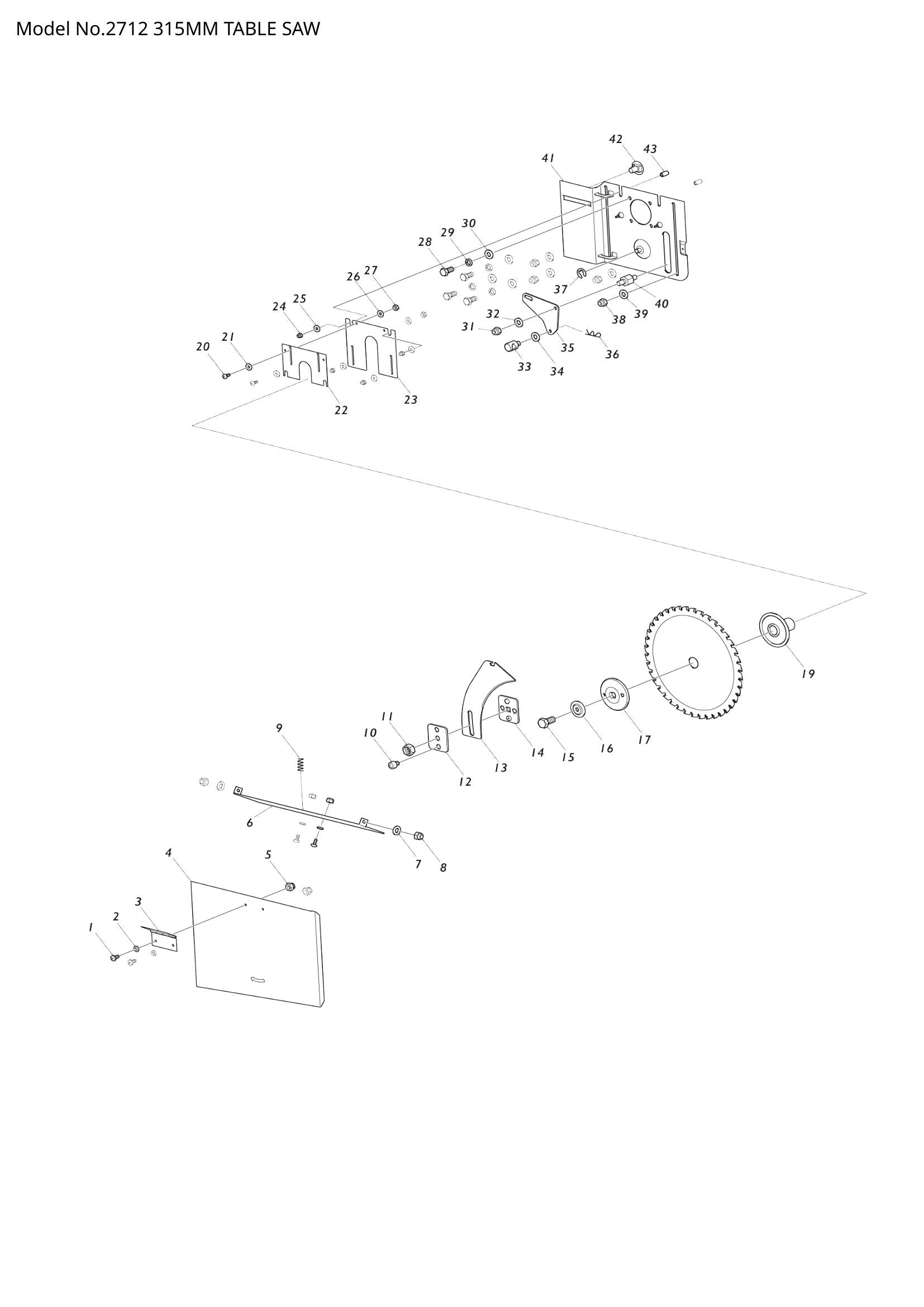

Exploded View – 2712

Name: Exploded View – 2712
Brand: Makita
Availability: InStock

Makita

Price:

€0,00

Quantity:

Share this product

Position 003 – HINGE (SKU: JM27100033)
Position 013 – RIVING KNIFE (SKU: JM27100039)
Position 032 – FLAT WASHER 8 (SKU: JM27100054)
Position 034 – FLAT WASHER 8 (SKU: JM27100106)
Position 035 – ADJUSTING PLATE (SKU: JM27100057)
Position 041 – LIFTING FRAME (SKU: JM27100072)
Position 049 – CORD CLAMP (SKU: JM27100078)
Position 050 – FLAT WASHER 5 (SKU: JM27100032)
Position 061 – FLAT WASHER 8 (SKU: JM27100054)
Position 066 – LOCKNUT M8 (SKU: JM27100053)
Position 069 – SPRING WASHER 5 (SKU: JM27100065)
Position 070 – FLAT WASHER 5 (SKU: JM27100032)
Position 072 – SPRING WASHER 5 (SKU: JM27100065)
Position 074 – FLAT WASHER 8 (SKU: JM27100054)
Position 075 – HEX NUT M8 (SKU: JM27100020)
Position 080 – FLAT WASHER 5 (SKU: JM27100032)
Position 081 – DUST PORT (SKU: JM27100063)
Position 086 – SPRING WASHER 5 (SKU: JM27100065)
Position 100 – SUPPORT ROD (SKU: JM27100089)
Position 103 – SCALE LABEL (SKU: JM27100100)
Position 108 – WORKING TABLE COMPLETE (SKU: JM27110003)
Position 119 – LEFT GUARD (SKU: JM27100095)
Position 120 – RIGHT GUARD (SKU: JM27100096)
Position 121 – CONNECTING BOLT (SKU: JM27100097)
Position 124 – LOCK LEVER (SKU: JM27100098)
Position 126 – GUARD ASSEMBLY (SKU: JM27110004)
Position 132 – WHEEL SHAFT (SKU: JM27100013)
Position 146 – BEAM B (SKU: JM27100017)
Position 147 – LEG A (SKU: JM27100024)
Position 158 – FLAT WASHER 6 (SKU: JM27100018)
Position 160 – HOOK (SKU: JM27100030)
Position 171 – PRESS PLATE (SKU: JM27100094)
Position 172 – CAUTION LABEL (SKU: JM2708B060)
Position 173 – LABEL(RIVING KNIFE SETTING) (SKU: JM27080108)
Position 176 – KNOB LOW COVER (SKU: JM27100077)
Position 177 – HEX NUT M6 (SKU: JM27100108)
Position 178 – KNOB UP COVER (SKU: JM27100076)
Position 179 – FLAT WASHER 6 (SKU: JM27100132)
Position 180 – E SHAPE RETAINING RING 4 (SKU: JM27100079)
Position 181 – LOCKNUT M8 (SKU: JM27100053)
Position 182 – FLAT WASHER 8 (L) (SKU: JM00000370)
Position 183 – LOCKNUT M6 (SKU: JM27100016)
Position 184 – FLAT WASHER 6 (SKU: JM27100132)
Position 185 – MAKITA LOGO LABEL (SKU: JM27180025)
Position 186 – SQUARE NECK BOLT M6 (SKU: JM27100075)
Position 187 – PIN SCREW M8X20 (SKU: JM27100074)
Position 188 – SPRING WASHER 8 (SKU: JM27100051)
Position 189 – SCALE LABEL (BLADE HEIGHT) (SKU: JM00000361)
Position 190 – HEX BOLT M4 (SKU: JM27100110)
Position 191 – FLAT WASHER 5 (SKU: JM27100032)
Position 192 – HEX NUT M10 (SKU: JM27100070)
Position 193 – FLAT WASHER 8 (L) (SKU: JM00000370)
Position 194 – LOCKNUT M8 (SKU: JM27100053)
Position 195 – FLAT WASHER 8 (L) (SKU: JM00000370)
Position 196 – LOCKNUT M8 (SKU: JM27100053)
Position 197 – FLAT WASHER 4 (SKU: JM27100046)
Position 198 – LOCKNUT M4 (SKU: JM27100045)
Position 199 – LOCKNUT M5 (SKU: JM27100111)
Position 200 – FLAT WASHER 5 (SKU: JM27100032)
Position 201 – CROSS HEAD SCREW M5 (SKU: JM27100031)
Position 202 – MAKITA LOGO LABEL (SKU: JM27180024)
Position 203 – FAN (SKU: JM00000351)
Position 204 – FAN COVER (SKU: JM00000352)
Position 205 – FLAT HEAD SCREW M4X6 (SKU: JM00000353)
Position 206 – TERMINAL BOX (SKU: JM00000354)
Position 207 – FLAT WASHER 4 (L) (SKU: JM00000355)
Position 208 – PAN HEAD SCREW M4X10 (SKU: JM00000356)
Position 209 – TERMINAL BLOCK 4P (SKU: JM00000371)
Position 210 – SELF TAPPING SCREW ST3X14 (SKU: JM00000372)
Position 211 – 230V CIRCUIT BREAKER (SKU: JM27100153)
Position 212 – CAPACITOR HV (SKU: JM27100159)
Position 213 – TERMINAL BOX GASKET (SKU: JM00000357)
Position 214 – TERMINAL BOX COVER (SKU: JM00000358)
Position 215 – TAPPING SCREW ST2.9X13 (SKU: JM00000359)
Position 216 – PLUG (SKU: JM27100144)
Position 233 – LOCKNUT M6 (SKU: JM27100016)
Position 234 – SPECIAL BOLT M6X10 (SKU: JM27100087)
Position 235 – CROSS HEAD SCREW M6X12 (SKU: JM27100086)
Position 236 – FLAT WASHER 6 (SKU: JM27100018)
Position 237 – LOCKNUT M6 (SKU: JM27100016)
Position 238 – FLAT WASHER 6 (SKU: JM27100132)
Position 239 – LOCKNUT M6 (SKU: JM27100016)
Position 240 – FLAT WASHER 6 (SKU: JM27100018)
Position 241 – LOCKNUT M6 (SKU: JM27100016)
Position 242 – FLAT WASHER 6 (SKU: JM27100132)
Position 243 – LOCKNUT M6 (SKU: JM27100016)
Position 244 – HEX BOLT M6 (SKU: JM27100131)
Position 245 – LOCKNUT M6 (SKU: JM27100016)
Position 246 – LEG B (SKU: JM27100015)
Position 247 – HEX BOLT M6 (SKU: JM27100131)
Position 248 – LOCKNUT M6 (SKU: JM27100016)
Position 249 – HEX BOLT M6 (SKU: JM27100131)
Position 250 – LOCKNUT M6 (SKU: JM27100016)
Position 251 – LEG B (SKU: JM27100015)
Position 252 – HEX BOLT M6 (SKU: JM27100131)
Position 253 – LOCKNUT M6 (SKU: JM27100016)
Position 254 – HEX BOLT M6 (SKU: JM27100131)
Position 255 – HEX BOLT M6 (SKU: JM27100131)
Position 256 – LOCKNUT M6 (SKU: JM27100016)
Position 257 – HEX BOLT M6 (SKU: JM27100131)
Position 258 – LOCKNUT M6 (SKU: JM27100016)
Position 259 – HEX BOLT M6 (SKU: JM27100131)
Position 260 – LOCKNUT M6 (SKU: JM27100016)
Position 261 – BEAM A (SKU: JM27100019)
Position 262 – HEX BOLT M6 (SKU: JM27100131)
Position 263 – LOCKNUT M6 (SKU: JM27100016)
Position 264 – HEX BOLT M6 (SKU: JM27100131)
Position 265 – LOCKNUT M6 (SKU: JM27100016)
Position 266 – HEX BOLT M6 (SKU: JM27100131)
Position 267 – LOCKNUT M6 (SKU: JM27100016)
Position 268 – HEX BOLT M6 (SKU: JM27100131)
Position 269 – LOCKNUT M6 (SKU: JM27100016)
Position 270 – HEX BOLT M6 (SKU: JM27100131)
Position 271 – LOCKNUT M6 (SKU: JM27100016)
Position 272 – HEX BOLT M6 (SKU: JM27100131)
Position 273 – LOCKNUT M6 (SKU: JM27100016)
Position 274 – HEX BOLT M6 (SKU: JM27100131)
Position 275 – LOCKNUT M6 (SKU: JM27100016)
Position 276 – HEX BOLT M6 (SKU: JM27100131)
Position 277 – LOCKNUT M6 (SKU: JM27100016)
Position 278 – HEX BOLT M6 (SKU: JM27100131)
Position 279 – LOCKNUT M6 (SKU: JM27100016)
Position 280 – HEX NUT M6 (SKU: JM27100108)
Position 281 – HEX BOLT M8 (SKU: JM27100029)
Position 282 – HANDLE BRACKET I (SKU: JM27100028)
Position 283 – HANDLE (SKU: JM27100027)
Position 284 – HANDLE BRACKET II (SKU: JM27100026)
Position 285 – FLAT WASHER 8 (SKU: JM27100054)
Position 286 – LOCKNUT M8 (SKU: JM27100053)
Position 288 – FLAT WASHER 6 (SKU: JM27100132)
Position 289 – FLAT WASHER 6 (SKU: JM27100132)
Position 290 – HEX BOLT M6X16 (SKU: JM00000373)
Position 292 – FLAT WASHER 6 (SKU: JM27100132)
Position 293 – FLAT WASHER 6 (SKU: JM27100132)
Position 294 – HEX NUT M8 (SKU: JM27100020)
Position 295 – SHOCK PAD (SKU: JM27100021)
Position 296 – CROSS HEAD SUNK SCREW M8 (SKU: JM27100022)
Position 297 – HEX NUT M8 (SKU: JM27100020)
Position 298 – SHOCK PAD (SKU: JM27100021)
Position 299 – CROSS HEAD SUNK SCREW M8 (SKU: JM27100022)
Position 300 – HEX NUT M8 (SKU: JM27100020)
Position 301 – SHOCK PAD (SKU: JM27100021)
Position 302 – CROSS HEAD SUNK SCREW M8 (SKU: JM27100022)
Position 303 – E RING 10 (SKU: JM27100009)
Position 304 – HEX BOLT M6 (SKU: JM27100131)
Position 305 – FLAT WASHER 6 (SKU: JM27100018)
Position 306 – LOCKNUT M6 (SKU: JM27100016)
Position 307 – RETAINING RING S-12 (SKU: JM27100102)
Position 308 – WHEEL (SKU: JM27100012)
Position 309 – CAUTION LABEL (SKU: JM27180026)
Position 310 – MITER GAUGE ASSEMBLY (SKU: JM27110005)
Position 311 – FENCE COVER A (SKU: JM27100127)
Position 312 – FENCE (SKU: JM27100126)
Position 313 – SCREW M5X7 (SKU: JM27100124)
Position 314 – GAUGE KNOB (SKU: JM27100115)
Position 315 – SLEEVE COVER (SKU: JM27100117)
Position 316 – GAUGE SLEEVE 11 (SKU: JM27100118)
Position 317 – SLEEVE COVER (SKU: JM27100117)
Position 318 – FLAT WASHER 6 (SKU: JM27100120)
Position 319 – PRESS KNOB (SKU: JM27100116)
Position 320 – FLAT WASHER 6 (SKU: JM27100132)
Position 321 – MITER GAUGE (SKU: JM27100121)
Position 322 – KNOB B (SKU: JM27100119)
Position 323 – FLAT WASHER 6 (SKU: JM27100132)
Position 324 – HEX BOLT M6 (SKU: JM27100011)
Position 325 – FLAT WASHER 6 (SKU: JM27100122)
Position 326 – BAR (SKU: JM27100123)
Position 327 – FENCE COVER B (SKU: JM27100125)
Position 328 – NAME PLATE (SKU: JM27180007)
Position 329 – SLIDING BLOCK (SKU: JM27100081)
Position 330 – SIDE TABLE SUPPORT ROD (SKU: JM27100129)
Position 331 – FLAT WASHER 5 (SKU: JM27100032)
