Exploded View – MG5300


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 001 – ELBOW (SKU: 412144-8)
  • Position 002 – O RING 93 (SKU: 213645-7)
  • Position 003 – SERIAL NO. LABEL (SKU: 852V99-1)
  • Position 005 – CAUTION LABEL (SKU: 803T61-7)
  • Position 006 – SERIAL NO. LABEL (SKU: 801D19-4)
  • Position 008 – FRONT VOLUTE CASE (SKU: 457098-2)
  • Position 010 – H.S.H.BOLT M6X25 WITH WR (SKU: 922343-9)
  • Position 011 – FAN 243 (SKU: 240170-5)
  • Position 012 – H.S.H.BOLT M6X25 WITH WR (SKU: 922343-9)
  • Position 013 – REAR VOLUTE CASE (SKU: 457099-0)
  • Position 014 – TAPPING SCREW 5X20 (SKU: 266420-0)
  • Position 017 – COMPRESSION SPRING 22 (SKU: 232328-0)
  • Position 018 – SPRING HOLDER B (SKU: 454904-2)
  • Position 019 – H.S.H.BOLT M5X16 WITH WR (SKU: 922223-9)
  • Position 022 – COMPRESSION SPRING 22 (SKU: 232329-8)
  • Position 023 – SPRING HOLDER B (SKU: 454904-2)
  • Position 024 – H.S.H.BOLT M5X16 WITH WR (SKU: 922223-9)
  • Position 025 – BAND R COMPLETE D (SKU: 161546-2)
  • Position 026 – BAND L COMPLETE D (SKU: 161545-4)
  • Position 027 – TAPPING SCREW 5X20 (SKU: 266420-0)
  • Position 028 – ENGINE COVER COMPLETE D (SKU: 144361-9)
  • Position 029 – PLUG COVER (SKU: 424909-6)
  • Position 030 – DAMPER (SKU: 424620-0)
  • Position 031 – FILTER (SKU: 163532-9)
  • Position 032 – HOSE CLAMP (SKU: 345920-4)
  • Position 033 – FUEL TUBE ASSEMBLY (SKU: 123788-6)
  • Position 034 – BREATHER (SKU: 168396-6)
  • Position 035 – FUEL GROMMET (SKU: 424505-0)
  • Position 036 – FUEL TUBE 3-370 (SKU: 412120-2)
  • Position 037 – FUEL TUBE 3-370 (SKU: 412114-7)
  • Position 038 – TUBE GUARD 20-102 (SKU: 422137-7)
  • Position 044 – FUEL TANK (SKU: 457086-9)
  • Position 046 – FRAME (SKU: 457097-4)
  • Position 048 – H.S.H.BOLT M5X16 WITH WR (SKU: 922223-9)
  • Position 053 – HIP BELT (SKU: 161567-4)
  • Position 055 – RUBBER RING 25 (SKU: 424678-9)
  • Position 059 – CAUTION PLATE (SKU: 810455-9)
  • Position 060 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 061 – LEVER CASE SET (SKU: 183F27-2)
  • Position 062 – LEAD UNIT A (SKU: 632J31-7)
  • Position 063 – LEAD UNIT B (SKU: 632J60-0)
  • Position 064 – CORRUGATE TUBE (SKU: 457105-1)
  • Position 065 – COMPRESSION SPRING 4 (SKU: 231469-9)
  • Position 066 – THROTTLE LEVER A (SKU: 454899-9)
  • Position 067 – CONTROL CABLE (SKU: 168843-7)
  • Position 068 – HEX. LOCK NUT M4-7 (SKU: 252126-6)
  • Position 069 – THROTTLE LINK (SKU: 454924-6)
  • Position 070 – THROTTLE LEVER B (SKU: 454900-0)
  • Position 073 – H.S.H.BOLT M4X20 WITH WR (SKU: 922138-0)
  • Position 074 – LEVER CASE SET (SKU: 183F27-2)
  • Position 075 – THUMB SCREW M5X30 (SKU: 265762-9)
  • Position 076 – FLAT WASHER 12 (SKU: 253052-2)
  • Position 077 – LEAF SPRING (SKU: 232330-3)
  • Position 078 – LEAF SPRING (SKU: 232331-1)

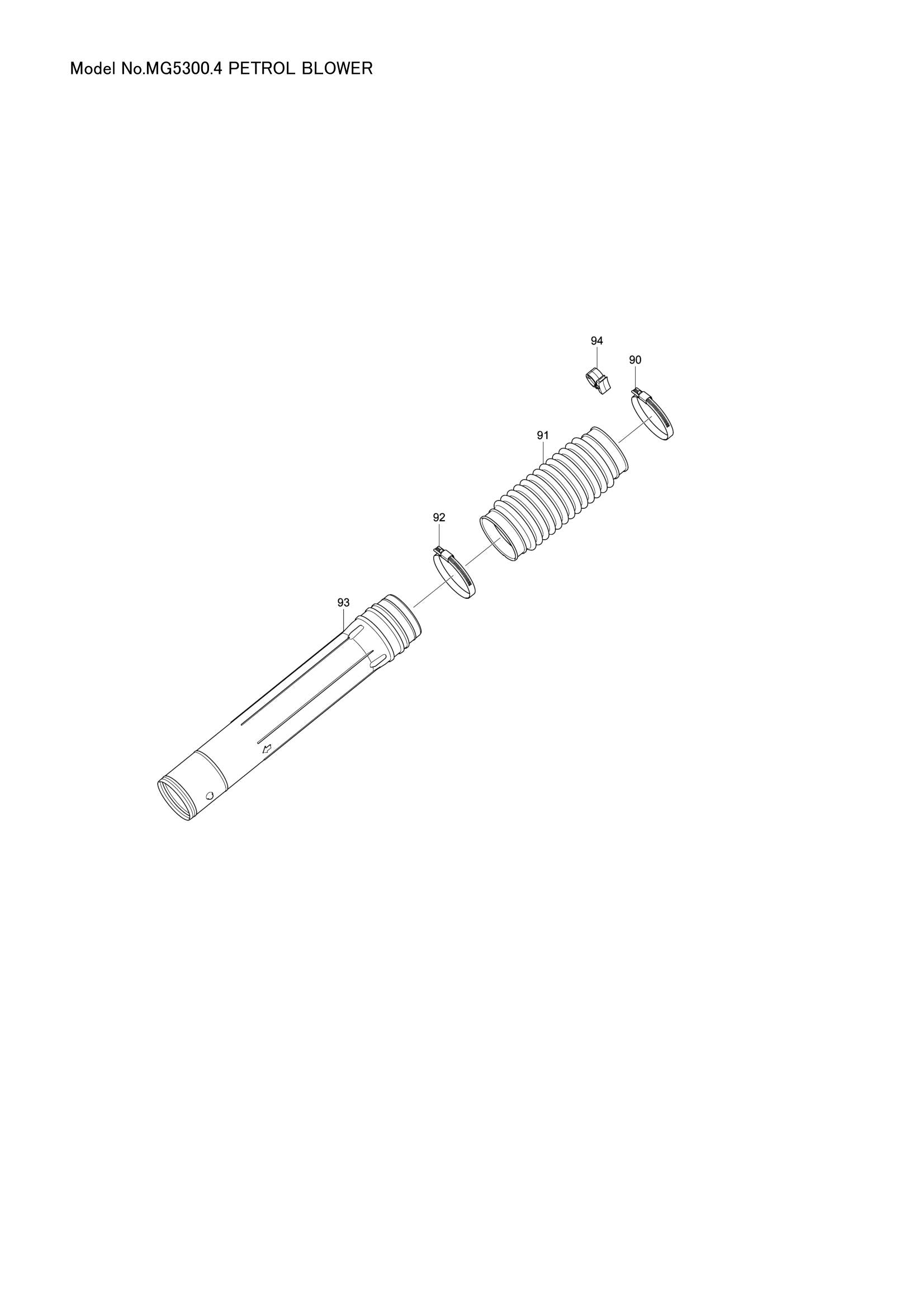

  • Position 090 – HOSE CLAMP 100 (SKU: 282025-8)
  • Position 091 – FLEXIBLE PIPE (SKU: 454934-3)
  • Position 092 – HOSE CLAMP 100 (SKU: 282025-8)
  • Position 093 – SWIVEL PIPE COMPLETE (SKU: 161653-1)
  • Position 094 – CABLE HOLDER (SKU: 456400-6)
  • Position 101 – H.S.H.BOLT M5X20 WITH WR (SKU: 922233-6)
  • Position 102 – MG5300.4 MODEL NO. LABEL (SKU: 812A82-4)
  • Position 103 – CAUTION TAG (SKU: 819430-2)
  • Position 127 – PISTON SET (SKU: 198420-1)
  • Position 131 – ROCKER COVER (SKU: 319465-8)
  • Position 132 – ROCKER COVER GASKET (SKU: 161520-0)
  • Position 135 – SPARK PLUG (SKU: 168652-4)
  • Position 136 – SEPARATOR MESH (SKU: 352020-3)
  • Position 138 – CHECK VALVE (SKU: 424201-0)
  • Position 140 – CAM GEAR COVER GASKET (SKU: 161521-8)
  • Position 141 – CAM GEAR COVER (SKU: 319464-0)
  • Position 143 – OIL CAP (SKU: 452047-4)
  • Position 144 – GASKET (SKU: 424343-0)
  • Position 145 – LEAD VALVE (SKU: 346398-4)
  • Position 146 – RETAINER PLATE (SKU: 319467-4)
  • Position 148 – OIL CASE GASKET (SKU: 161522-6)
  • Position 149 – OIL CASE (SKU: 319466-6)
  • Position 150 – GASKET (SKU: 346452-4)
  • Position 151 – HEX. BOLT M8X12 (SKU: 921412-3)
  • Position 154 – PISTON RING SET (SKU: 198421-9)
  • Position 155 – H.S.H.BOLT M5X20 WITH WR (SKU: 922233-6)
  • Position 156 – OIL SEAL 15 (SKU: 213231-4)
  • Position 157 – PISTON PIN 11 (SKU: 256331-7)
  • Position 158 – RING SPRING 11 (SKU: 232316-7)
  • Position 160 – WOODRUFF KEY 4 (SKU: 254001-2)
  • Position 161 – FLAT WASHER 35 (SKU: 253374-0)
  • Position 162 – OIL SEAL 15 (SKU: 213088-3)
  • Position 163 – CRANK SHAFT ASSEMBLY (SKU: 123748-8)
  • Position 164 – INTAKE VALVE (SKU: 326795-0)
  • Position 165 – EXHAUST VALVE (SKU: 326796-8)
  • Position 166 – COMPRESSION SPRING 12 (SKU: 232315-9)
  • Position 167 – RETAINER (SKU: 331966-6)
  • Position 168 – OIL PIPE (SKU: 456999-1)
  • Position 169 – OIL PIPE GASKET (SKU: 161523-4)
  • Position 170 – ROD 2.5 (SKU: 256866-8)
  • Position 172 – CAM LIFTER (SKU: 310739-0)
  • Position 173 – CAM GEAR ASSY (SKU: 135894-5)
  • Position 174 – PIN 5 (SKU: 256196-7)
  • Position 175 – EXHAUST PORT SPACER (SKU: 331987-8)
  • Position 176 – COTTER (SKU: 331967-4)
  • Position 179 – MUFFLER GASKET (SKU: 347077-7)
  • Position 180 – MUFFLER (SKU: 161518-7)
  • Position 182 – PLUG CAP (SKU: 424105-6)
  • Position 183 – PLUG CAP SPRING (SKU: 324891-8)
  • Position 184 – H.S.H.BOLT M4X20 WITH WR (SKU: 922138-0)
  • Position 185 – LEAD UNIT A (SKU: 632J30-9)
  • Position 186 – LEAD UNIT B (SKU: 632J50-3)
  • Position 187 – IGNITION COIL (SKU: 161411-5)
  • Position 188 – FLYWHEEL (SKU: 319391-1)
  • Position 189 – FLANGE NUT M10 (SKU: 264054-3)
  • Position 190 – RECOIL STARTER ASSEMBLY (SKU: 123863-8)
  • Position 191 – SET SCREW A60701200080 (SKU: SG00000005)
  • Position 192 – COLLAR (SKU: 424516-5)
  • Position 193 – SWING ARM (SKU: 326200-7)
  • Position 194 – FRICTION SPRING (SKU: 234257-3)
  • Position 195 – REEL (SKU: 441075-4)
  • Position 196 – SPIRAL SPRING (SKU: SG00000018)
  • Position 197 – RECOIL STARTER (SKU: 457302-9)
  • Position 198 – STARTER ROPE (SKU: 444043-6)
  • Position 199 – STARTER KNOB (SKU: 424361-8)
  • Position 201 – AIR CLEANER COVER (SKU: 457088-5)
  • Position 202 – THUMB SCREW M5X20 (SKU: 251481-3)
  • Position 204 – FUEL SUCTION LINE (SKU: 424898-5)
  • Position 205 – INNER RING (SKU: 332075-4)
  • Position 206 – RUBBER PLATE (SKU: 424897-7)
  • Position 207 – TAPPING SCREW 4X14 (SKU: 266192-7)
  • Position 208 – BLOWBY GUIDE (SKU: 456994-1)
  • Position 211 – TAPPING SCREW 4X14 (SKU: 266192-7)
  • Position 212 – TAPPING SCREW 5X20 (SKU: 266420-0)
  • Position 213 – AIR CLEANER PLATE (SKU: 456993-3)
  • Position 214 – TAPPING SCREW 5X20 (SKU: 266420-0)
  • Position 216 – CARBURETOR GASKET (SKU: 161519-5)
  • Position 217 – CARBURETOR BRACKET (SKU: 456996-7)
  • Position 218 – FUEL TUBE 3-85 (SKU: 424900-4)
  • Position 219 – PRIMER PUMP (SKU: 168398-2)
  • Position 220 – CARBURETOR (SKU: 161517-9)
  • Position 221 – GROMMET (SKU: 424623-4)
  • Position 222 – TUBE 5-55 (SKU: 422084-2)
  • Position 223 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 224 – CARBURETOR COVER (SKU: 456401-4)
  • Position 226 – OIL TUBE 5-195 (SKU: 424901-2)
  • Position 227 – INSULATOR SEAL (SKU: 424899-3)
  • Position 228 – H.S.H.BOLT M5X20 WITH WR (SKU: 922233-6)
  • Position 229 – GROMMET (SKU: 424623-4)
  • Position 230 – H.S.H.BOLT M5X20 WITH WR (SKU: 922233-6)
  • Position 231 – INSULATOR (SKU: 456997-5)
  • Position 232 – ICING VALVE (SKU: 456998-3)
  • Position 241 – STRAIN RELIEF (SKU: 687682-1)
  • Position 242 – TAPPING SCREW 4X14 (SKU: 266192-7)
  • Position 250 – ADJUST SCREW (SKU: 266795-7)
  • Position 251 – CABLE ADJUST NUT M6 (SKU: 264065-8)
  • Position 252 – PAN HEAD SCREW M3X10 (SKU: 266704-6)
  • Position 253 – BRACKET CABLE (SKU: 346491-4)
  • Position 254 – SWIVEL (SKU: 325922-6)
  • Position 255 – WASHER (SKU: 413140-9)
  • Position 256 – STOP RING E-3 (SKU: 257964-1)
  • Position 257 – PACKING RING (SKU: 424444-4)
  • Position 261 – PUMP GASKET (SKU: 442155-9)
  • Position 262 – PUMP DIAPHRAGM (SKU: WJ00009599)
  • Position 263 – PUMP BODY ASS'Y (SKU: WJ00059242)
  • Position 265 – METERING DIAPHRAGM (SKU: 168620-7)
  • Position 267 – SCREW (SKU: WJ00096325)
  • Position 268 – SPRING (SKU: WJ00983160)
  • Position 269 – SCREW (SKU: WJ00096424)
  • Position 270 – METERING LEVER PIN (SKU: WJ00014477)
  • Position 271 – LEVER (SKU: WJ00016648)
  • Position 272 – INLET NEEDLE VALVE (SKU: WJ00008282)
  • Position 273 – INLET SCREEN (SKU: WJ00014070)
