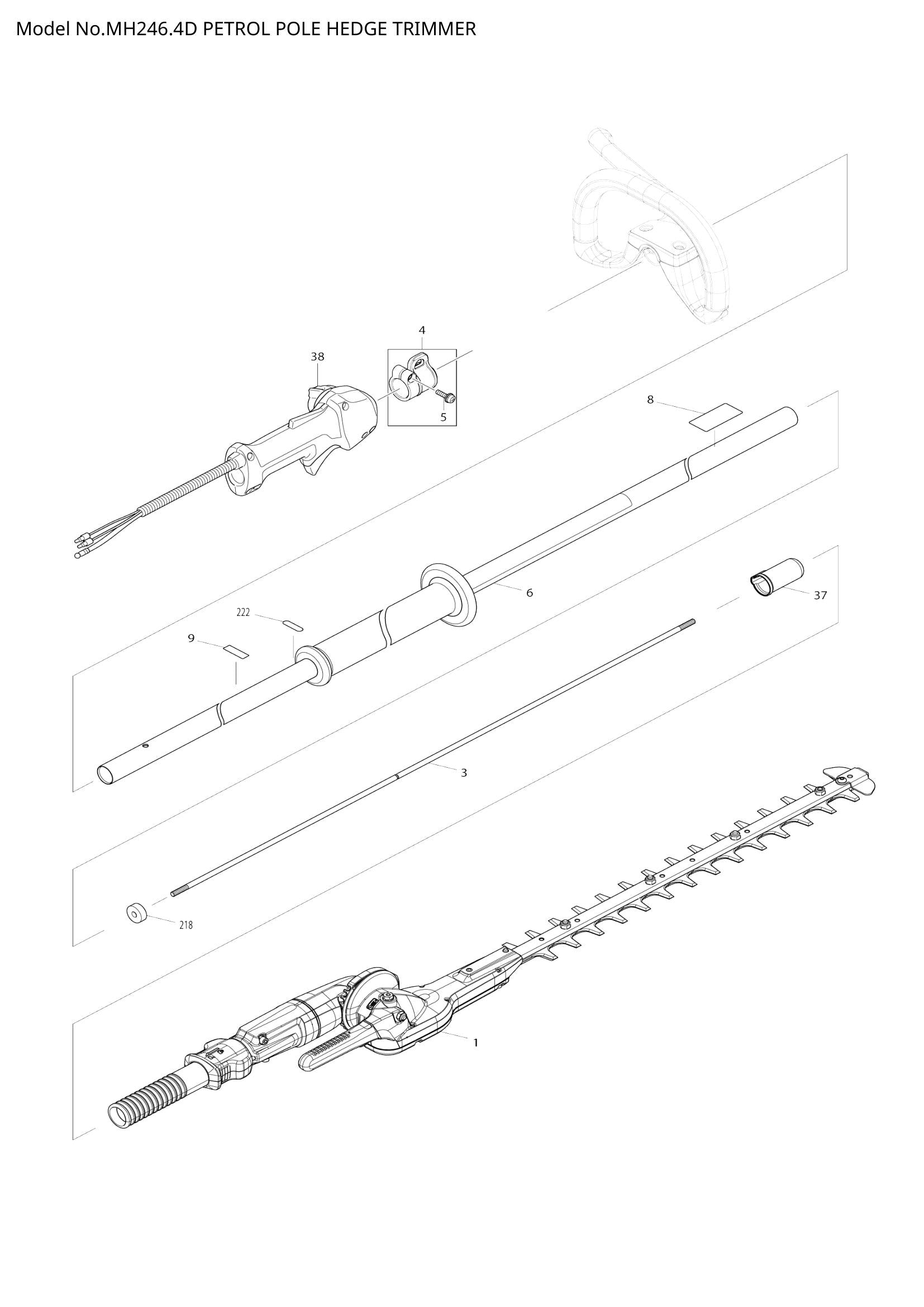

Exploded View – MH246


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 004 – HANGER SET (SKU: 195143-2)
  • Position 005 – PAN HEAD SCREW M5X20 (SKU: 911233-1)
  • Position 008 – DOLMAR LOGO LABEL (SKU: 893671-8)
  • Position 009 – SERIAL NO. LABEL (SKU: 801D19-4)
  • Position 033 – SERIAL NO. LABEL (SKU: 816567-6)
  • Position 034 – CAUTION TAG (SKU: 819430-2)
  • Position 036 – MH-246.4D MODEL NO. LABEL (SKU: 801C23-7)
  • Position 037 – CAP 24 (SKU: 424434-7)
  • Position 039 – TAPPING SCREW BIND PT 3X16 (SKU: 266130-9)
  • Position 040 – SWITCH COVER (SKU: 451595-0)
  • Position 041 – SWITCH LEVER (SKU: 451594-2)
  • Position 042 – LEAF SPRING (SKU: 232251-9)
  • Position 043 – LEVER CASE SET (SKU: 188832-6)
  • Position 044 – CLAMP 24 (SKU: 346248-3)
  • Position 045 – H.S.H.BOLT M5X14 WITH WR (SKU: 922218-2)
  • Position 046 – LOCK LEVER (SKU: 451593-4)
  • Position 047 – TORSION SPRING 7 (SKU: 233541-3)
  • Position 048 – CONTROL CABLE (SKU: 168571-4)
  • Position 049 – TORSION SPRING 11 (SKU: 233540-5)
  • Position 051 – LEAD UNIT (SKU: 638714-7)
  • Position 052 – LEAD UNIT (SKU: 638713-9)
  • Position 053 – CORRUGATE TUBE (SKU: 452071-7)
  • Position 054 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 055 – LEVER CASE SET (SKU: 188832-6)
  • Position 061 – THUMB SCREW M4 (SKU: 265791-2)
  • Position 063 – AIR CLEANER ELEMENT (SKU: 443169-1)
  • Position 064 – H.S.BUTTON HEAD BOLT M5X60 (SKU: 266871-7)
  • Position 066 – SEPARATOR PLATE (SKU: 162346-3)
  • Position 067 – O RING 15 (SKU: 213540-1)
  • Position 068 – CHECK VALVE (SKU: 424316-3)
  • Position 069 – PIPE (SKU: 422099-9)
  • Position 070 – JOINT PIPE (SKU: 325665-0)
  • Position 071 – CARBURETOR GASKET (SKU: 442153-3)
  • Position 072 – H.S.H.BOLT M5X18 WITH WR (SKU: 266787-6)
  • Position 073 – CLAMP (SKU: 451825-9)
  • Position 074 – INSULATOR (SKU: 451729-5)
  • Position 075 – O-RING 12 (SKU: 213547-7)
  • Position 076 – BREATHER PIPE (SKU: 422109-2)
  • Position 077 – HOSE CLAMP (SKU: 345918-1)
  • Position 078 – ROCKER COVER OUTER (SKU: 318745-9)
  • Position 079 – HEX. SOCKET HEAD BOLT M5X16 (SKU: 922222-1)
  • Position 080 – ROCKER COVER INNER (SKU: 453860-3)
  • Position 081 – ROCKER COVER GASKET (SKU: 162304-9)
  • Position 082 – PLUG CAP (SKU: 424302-4)
  • Position 083 – PLUG CAP SPRING (SKU: 324891-8)
  • Position 084 – SPARK PLUG (SKU: 168534-0)
  • Position 085 – ROCKER ARM ASSEMBLY (SKU: 125554-7)
  • Position 086 – PIN 5 (SKU: 256200-2)
  • Position 087 – ROD 2.5 (SKU: 256865-0)
  • Position 088 – SPRING RETAINER (SKU: 325668-4)
  • Position 089 – CLUTCH CASE (SKU: 451735-0)
  • Position 090 – H.S.H.BOLT M5X18 WITH WR (SKU: 922228-9)
  • Position 092 – RETAINING RING (EXT) S-12 (SKU: 961052-5)
  • Position 093 – BALL BEARING 6201LLU (SKU: 210111-5)
  • Position 094 – RETAINING RING R-32 (SKU: 962151-6)
  • Position 096 – SHOULDER HEX. BOLT M6X25 (SKU: 266864-4)
  • Position 097 – WASHER 8 (SKU: 267817-6)
  • Position 098 – CLUTCH ASSEMBLY (SKU: 126135-0)
  • Position 100 – TENSION SPRING 7 (SKU: 231881-3)
  • Position 101 – WASHER 6 (SKU: 267812-6)
  • Position 103 – FLYWHEEL (SKU: 318569-3)
  • Position 104 – TUBE (SKU: 444021-6)
  • Position 105 – HEX. SOCKET HEAD BOLT M4X20 (SKU: 266602-4)
  • Position 106 – SPACER (SKU: 452049-0)
  • Position 107 – IGNITION COIL (SKU: 168559-4)
  • Position 108 – PIN 5 (SKU: 268238-5)
  • Position 109 – CAM GEAR ASSEMBLY (SKU: 125552-1)
  • Position 110 – CAM LIFTER (SKU: 313169-4)
  • Position 112 – PIN 4 (SKU: 268239-3)
  • Position 113 – CAM GEAR COVER GASKET (SKU: 162274-2)
  • Position 114 – CAM GEAR COVER (SKU: 318443-5)
  • Position 115 – HEX. SOCKET HEAD BOLT M5X16 (SKU: 922222-1)
  • Position 117 – HEX. SOCKET HEAD BOLT M5X16 (SKU: 922222-1)
  • Position 118 – CHECK VALVE (SKU: 424201-0)
  • Position 119 – MUFFLER GASKET (SKU: 346331-6)
  • Position 120 – EXHAUST MUFFLER (SKU: 168554-4)
  • Position 121 – HEX SOCKET HEAD BOLT M5X40 (SKU: 266440-4)
  • Position 122 – PULLEY (SKU: 168483-1)
  • Position 123 – MUFFLER PLATE (SKU: 451731-8)
  • Position 124 – H.S.H.BOLT M5X14 WITH WR (SKU: 922218-2)
  • Position 125 – LEAD UNIT (SKU: 638707-4)
  • Position 126 – LEAD UNIT (SKU: 638708-2)
  • Position 128 – H.S.H.BOLT M5X14 WITH WR (SKU: 922218-2)
  • Position 129 – CYLINDER COVER (SKU: 453569-7)
  • Position 130 – H.S.H.BOLT M5X14 WITH WR (SKU: 922218-2)
  • Position 131 – BUFFER RUBBER (SKU: 424082-2)
  • Position 132 – H.S.H.BOLT M5X12 WITH W (SKU: 922211-6)
  • Position 133 – HEX. SOCKET HEAD BOLT M5X18 (SKU: 922226-3)
  • Position 134 – PIPE HOLDER (SKU: 318249-1)
  • Position 135 – PIPE HOLDER (SKU: 318250-6)
  • Position 136 – BUFFER RUBBER (SKU: 424083-0)
  • Position 137 – SPACER (SKU: 424200-2)
  • Position 138 – COMPRESSION SPRING 9 (SKU: 234108-0)
  • Position 144 – PISTON RING SET (SKU: 195145-8)
  • Position 147 – PISTON (SKU: 318441-9)
  • Position 148 – WOODRUFF KEY 3 (SKU: 254040-2)
  • Position 151 – FLAT WASHER 23 (SKU: 267400-9)
  • Position 153 – PISTON PIN (SKU: 257781-9)
  • Position 154 – CLIP (SKU: 233976-8)
  • Position 155 – OIL CASE GASKET (SKU: 162345-5)
  • Position 156 – LEAD VALVE (SKU: 346083-9)
  • Position 157 – RETAINER PLATE (SKU: 318910-0)
  • Position 158 – HEX. SOCKET HEAD BOLT M4X10 (SKU: 922112-8)
  • Position 159 – OIL CASE (SKU: 318588-9)
  • Position 160 – HEX. SOCKET HEAD BOLT M5X16 (SKU: 922222-1)
  • Position 161 – DAMPER (SKU: 424344-8)
  • Position 162 – GASKET (SKU: 346305-7)
  • Position 163 – HEX BOLT M6X8 (SKU: 266611-3)
  • Position 164 – O-RING 20 (SKU: 213548-5)
  • Position 165 – JOINT PIPE (SKU: 325665-0)
  • Position 169 – OIL CAP (SKU: 452047-4)
  • Position 170 – GASKET (SKU: 424343-0)
  • Position 171 – OIL PIPE (SKU: 452048-2)
  • Position 172 – H.S.H.BOLT M5X14 WITH WR (SKU: 922218-2)
  • Position 175 – TUBE COMPLETE (SKU: 168755-4)
  • Position 176 – HOSE CLAMP (SKU: 282020-8)
  • Position 177 – GASOLINE FILTER (SKU: 163518-3)
  • Position 178 – FUEL TANK (SKU: 451736-8)
  • Position 179 – BUFFER RUBBER (SKU: 424080-6)
  • Position 180 – BUFFER RUBBER (SKU: 424081-4)
  • Position 181 – TANK GUARD (SKU: 451737-6)
  • Position 182 – H.S.H.BOLT M5X14 WITH WR (SKU: 922218-2)
  • Position 183 – RECOIL STARTER SET (SKU: 195308-6)
  • Position 184 – STARTER KNOB (SKU: 424319-7)
  • Position 185 – DAMPER (SKU: 424359-5)
  • Position 187 – TAPPING SCREW 5X12 (SKU: 266585-8)
  • Position 188 – SWING ARM (SKU: 325923-4)
  • Position 189 – COLLAR (SKU: 451938-6)
  • Position 190 – REEL (SKU: 451937-8)
  • Position 191 – SPIRAL SPRING (SKU: 232258-5)
  • Position 192 – STARTER ROPE (SKU: 444023-2)
  • Position 193 – STARTER CASE (SKU: 451733-4)
  • Position 194 – H.S.H.BOLT M5X16 WITH WR (SKU: 922223-9)
  • Position 196 – DOLMAR LOGO LABEL (SKU: 891121-7)
  • Position 197 – CARBURETOR (SKU: 168762-7)
  • Position 198 – SWIVEL (SKU: 325922-6)
  • Position 199 – WASHER (SKU: 413140-9)
  • Position 201 – STOP RING E-3 (SKU: 257964-1)
  • Position 202 – O RING 2 (SKU: 213538-8)
  • Position 203 – JET (SKU: 325985-2)
  • Position 204 – CONICAL COMPRESSION SPRING (SKU: 234183-6)
  • Position 205 – PUMP GASKET (SKU: 442155-9)
  • Position 207 – PUMP BODY (SKU: 141737-1)
  • Position 208 – INLET SCREEN (SKU: 352021-1)
  • Position 209 – METERING DIAPHRAGM GASKET (SKU: 442154-1)
  • Position 210 – METERING DIAPHRAGM (SKU: 168620-7)
  • Position 211 – AIR PURGE BODY (SKU: 140438-8)
  • Position 212 – PRIMER PUMP (SKU: 424314-7)
  • Position 213 – PRIMER PUMP COVER (SKU: 346270-0)
  • Position 214 – TAPPING SCREW 3X24 (SKU: 266582-4)
  • Position 215 – CAUTION PLATE (SKU: 810455-9)
  • Position 216 – INDICATION LABEL (SKU: 800F73-7)
  • Position 217 – FLAT WASHER 6 (SKU: 941151-9)
  • Position 218 – FELT (SKU: 443170-6)
  • Position 222 – CAUTION LABEL (SKU: 808723-2)
  • Position 223 – TAPPING SCREW 4X12 (SKU: 266427-6)
  • Position 224 – CHOKE PLATE (SKU: 452219-1)
  • Position 231 – CHOKE LEVER (SKU: 452220-6)
  • Position 232 – TAPPING SCREW BIND PT 3X10 (SKU: 266007-8)
  • Position 233 – SEPARATOR MESH (SKU: 352020-3)
  • Position 234 – SEPARATOR CASE (SKU: 453865-3)
  • Position 235 – OIL CASE PLATE (SKU: 453862-9)
  • Position 236 – PLATE (SKU: 346732-8)
  • Position 238 – GASKET (SKU: 442199-9)
  • Position 239 – HEX. NUT M4 (SKU: 931102-0)
  • Position 251 – H.S. BUTTON HEAD BOLT M6X85 (SKU: 266817-3)
  • Position 252 – CONED DISC SPRING 6 (SKU: 232279-7)
  • Position 253 – FLAT WASHER 6 (SKU: 941151-9)
  • Position 254 – HEX. SOCKET HEX. BOLT M8X8 (SKU: 266818-1)
  • Position 255 – JOINT (SKU: 318969-7)
  • Position 259 – RETAINING RING R-22 (SKU: 962102-9)
  • Position 260 – CAM A (SKU: 310534-8)
  • Position 261 – CAM B (SKU: 310535-6)
  • Position 262 – HEX. SOCKET HEAD BOLT M4X16 (SKU: 922126-7)
  • Position 263 – HOLDER PLATE (SKU: 313254-3)
  • Position 264 – STOP RING E-4 (SKU: 961011-9)
  • Position 265 – SLIDE PLATE (SKU: 346657-6)
  • Position 266 – COMPRESSION SPRING 9 (SKU: 231297-2)
  • Position 267 – RETAINING RING R-24 (SKU: 962103-7)
  • Position 268 – RETAINING RING S-9 (SKU: 961005-4)
  • Position 270 – SPINDLE COMPLETE (SKU: 142000-5)
  • Position 272 – COMPRESSION SPRING 6 (SKU: 233117-6)
  • Position 273 – SLIDE LEVER SET (SKU: 187575-7)
  • Position 274 – COVER (SKU: 454249-8)
  • Position 275 – HEX. SOCKET HEAD BOLT M4X20 (SKU: 265493-0)
  • Position 276 – STOP RING E-4 (SKU: 961011-9)
  • Position 277 – PIPE HOLDER (SKU: 318970-2)
  • Position 278 – H.S.H.BOLT M5X16 WITH WR (SKU: 922223-9)
  • Position 279 – HEX. SOCKET HEAD BOLT M5X25 (SKU: 922241-7)
  • Position 280 – SLIDE LEVER SET (SKU: 187575-7)
  • Position 281 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 284 – HEX.LOCK NUT M6-10 (SKU: 252190-7)
  • Position 285 – HEX. SOCKET HEX. BOLT M8X8 (SKU: 266818-1)
  • Position 286 – FLAT WASHER 36 (SKU: 267467-7)
  • Position 287 – HEX. SOCKET HEAD BOLT M4X16 (SKU: 922126-7)
  • Position 288 – RETAINING RING S-10 (SKU: 961006-2)
  • Position 290 – ANGULAR PLATE (SKU: 310533-0)
  • Position 293 – SPIRAL BEVEL GEAR 11 (SKU: 227606-1)
  • Position 295 – SPIRAL BEVEL GEAR 12 (SKU: 227607-9)
  • Position 296 – BALL BEARING 6000ZZ (SKU: 211062-5)
  • Position 297 – BALL BEARING 6000ZZ (SKU: 211062-5)
  • Position 298 – RETAINING RING R-26 (SKU: 962105-3)
  • Position 299 – SPUR GEAR 24 (SKU: 227317-8)
  • Position 300 – RETAINING RING (EXT) S-8 (SKU: 961004-6)
  • Position 301 – PLATE (SKU: 346658-4)
  • Position 302 – CONNECTING ROD (SKU: 346251-4)
  • Position 303 – SPUR GEAR 43 (SKU: 227248-1)
  • Position 304 – CONNECTING ROD (SKU: 346251-4)
  • Position 305 – HOLDER (SKU: 346256-4)
  • Position 306 – HEX. SOCKET HEAD BOLT M5X25 (SKU: 922241-7)
  • Position 307 – SEAL (SKU: 443159-4)
  • Position 308 – PLATE (SKU: 346658-4)
  • Position 309 – GASKET (SKU: 423458-0)
  • Position 310 – UNDER COVER (SKU: 318968-9)
  • Position 311 – HEX. SOCKET HEAD BOLT M4X16 (SKU: 922126-7)
  • Position 312 – GUIDE BAR (SKU: 332058-4)
  • Position 313 – HEX. LOCK NUT M6-10 (SKU: 264089-4)
  • Position 314 – PLATE (SKU: 346665-7)
  • Position 315 – SHEAR BLADE (SKU: 725187-4)
  • Position 316 – SLEEVE 5 (SKU: 313211-1)
  • Position 317 – SHEAR BLADE (SKU: 725187-4)
  • Position 318 – PLATE (SKU: 346665-7)
  • Position 319 – H.S. BUTTON HEAD BOLT M6X20 (SKU: 266824-6)
