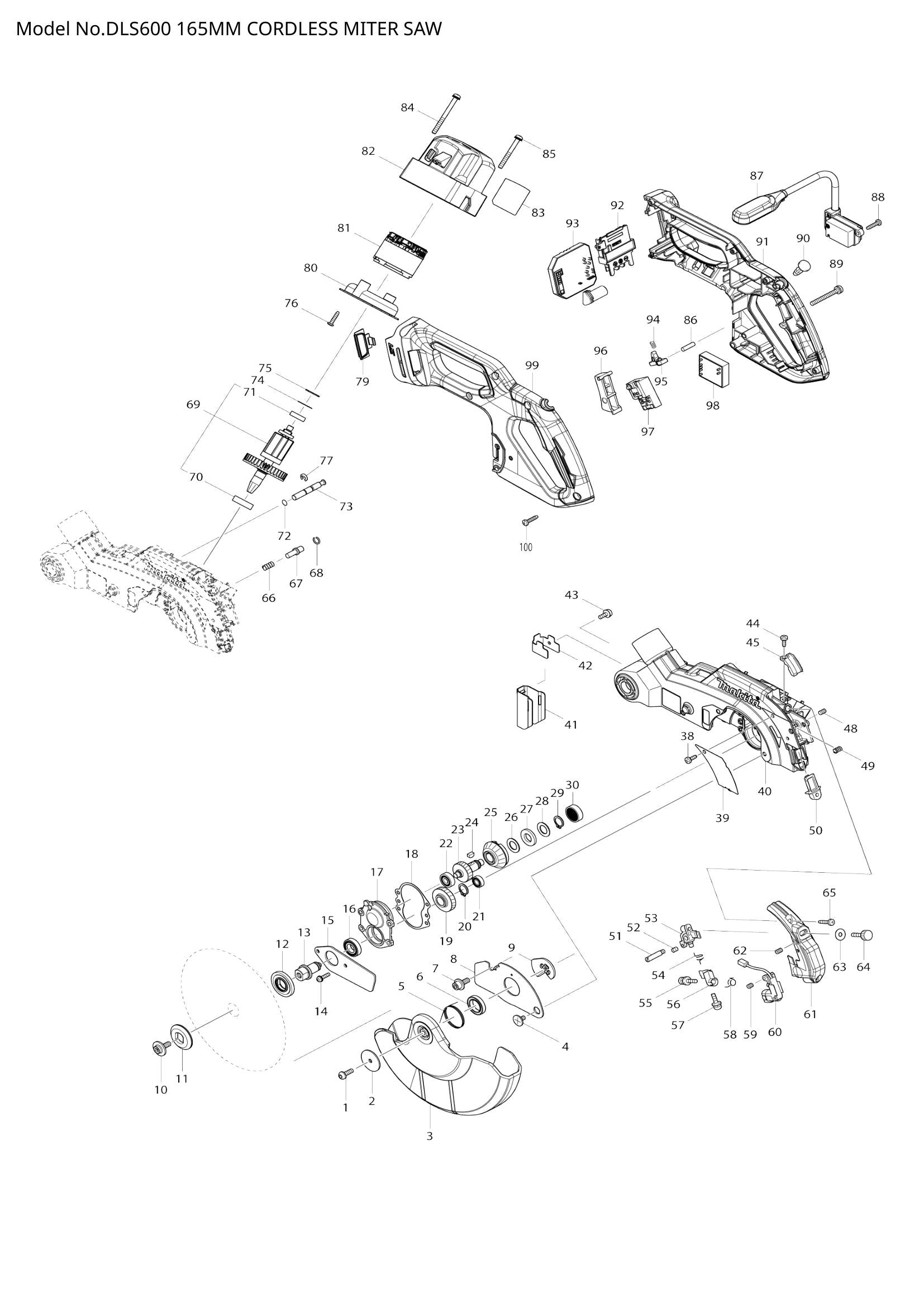

Exploded View – DLS600


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 001 – H.S. BUTTON HEAD BOLT M5X16 (SKU: 265491-4)
  • Position 002 – FLAT WASHER 5 (SKU: 267136-0)
  • Position 003 – SAFETY COVER (SKU: 458077-3)
  • Position 004 – + FLAT HEAD SCREW M5 (SKU: 265008-3)
  • Position 005 – TORSION SPRING 30 (SKU: 232311-7)
  • Position 007 – HEX. SOCKET HEAD BOLT M6X16 (SKU: 266732-1)
  • Position 008 – CENTER COVER (SKU: 347060-4)
  • Position 009 – CENTER PLATE (SKU: 347059-9)
  • Position 010 – HEX. S.F.H. BOLT M6X16 (SKU: 266733-9)
  • Position 011 – OUTER FLANGE 35 (SKU: 224405-2)
  • Position 012 – INNER FLANGE 35 (SKU: 224593-5)
  • Position 013 – SPINDLE (SKU: 325866-0)
  • Position 014 – P.H.SCREW M4X16 WITH WR (SKU: 911128-8)
  • Position 015 – BEARING RETAINER (SKU: 347295-7)
  • Position 016 – BALL BEARING 6901DDW (SKU: 211288-9)
  • Position 017 – BEARING BOX (SKU: 318534-2)
  • Position 018 – GASKET (SKU: 442152-5)
  • Position 019 – HELICAL GEAR 39 (SKU: 227727-9)
  • Position 020 – RETAINING RING (EXT) S-12 (SKU: 961052-5)
  • Position 021 – BALL BEARING 696ZZ (SKU: 210006-2)
  • Position 022 – BALL BEARING 607DDW (SKU: 210017-7)
  • Position 023 – HELICAL GEAR 31 (SKU: 227726-1)
  • Position 024 – WOODRUFF KEY 4 (SKU: 254011-9)
  • Position 025 – SPIRAL BEVEL GEAR 35 (SKU: 227565-9)
  • Position 026 – FLAT WASHER 12 (SKU: 253744-3)
  • Position 027 – RUBBER WASHER 12 (SKU: 261104-5)
  • Position 028 – FLAT WASHER 12 (SKU: 253744-3)
  • Position 029 – RETAINING RING (EXT) S-12 (SKU: 961052-5)
  • Position 030 – BALL BEARING 608DDW (SKU: 210005-4)
  • Position 038 – TAPPING SCREW BIND CT 4X12 (SKU: 266026-4)
  • Position 039 – COVER PLATE (SKU: 346171-2)
  • Position 040 – BLADE CASE COMPLETE (SKU: 144796-4)
  • Position 041 – GUARD (SKU: 424870-7)
  • Position 042 – GUARD PLATE (SKU: 347057-3)
  • Position 043 – PAN HEAD SCREW M4X10 WITH (SKU: 911113-1)
  • Position 044 – TAPPING SCREW BIND CT 4X12 (SKU: 266026-4)
  • Position 045 – LEAD COVER (SKU: 458075-7)
  • Position 048 – H.S.SET SCREW(CUP POINT)M5X8 (SKU: 266229-0)
  • Position 049 – COMPRESSION SPRING 6 (SKU: 233471-8)
  • Position 050 – LENS (SKU: 418104-8)
  • Position 051 – SHOULDER SCREW M5 (SKU: 266306-8)
  • Position 052 – H.S.SET SCREW(FLAT POINT)M4X (SKU: 266318-1)
  • Position 053 – BLOCK C (SKU: 419379-2)
  • Position 054 – TORSION SPRING 9 (SKU: 231664-1)
  • Position 055 – PAN HEAD SCREW M3X6 (SKU: 911003-8)
  • Position 056 – BLOCK B (SKU: 419378-4)
  • Position 057 – PAN HEAD SCREW M3X6 (SKU: 911003-8)
  • Position 058 – TORSION SPRING 9 (SKU: 231664-1)
  • Position 059 – H.S.SET SCREW(FLAT POINT)M4X (SKU: 266318-1)
  • Position 060 – LASER CIRCUIT COMPLETE (SKU: 638442-4)
  • Position 061 – LASER COVER COMPLETE (SKU: 140344-7)
  • Position 062 – H.S.SET SCREW(CUP POINT)M5X8 (SKU: 266229-0)
  • Position 063 – FLAT WASHER 5 (SKU: 253807-5)
  • Position 064 – THUMB SCREW M5X24 (SKU: 265753-0)
  • Position 065 – TAPPING SCREW BIND CT 4X20 (SKU: 266042-6)
  • Position 066 – COMPRESSION SPRING 7 (SKU: 231240-1)
  • Position 067 – PIN 6 (SKU: 256633-1)
  • Position 068 – RING SPRING 8 (SKU: 231928-3)
  • Position 069 – ROTOR ASSEMBLY (SKU: 519400-8)
  • Position 070 – BALL BEARING 6001DDW (SKU: 211131-2)
  • Position 071 – BALL BEARING 607DDW (SKU: 210017-7)
  • Position 072 – O RING 5 (SKU: 213021-5)
  • Position 073 – STOPPER PIN (SKU: 326769-1)
  • Position 074 – FLAT WASHER 14 (SKU: 253842-3)
  • Position 075 – URETHAN WASHER 15 (SKU: 261153-2)
  • Position 076 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 077 – STOP RING E-5 (SKU: 961018-5)
  • Position 079 – INDICATION PLATE COMPLETE (SKU: 144033-6)
  • Position 080 – BAFFLE PLATE (SKU: 456908-0)
  • Position 082 – MOTOR HOUSING (SKU: 456910-3)
  • Position 083 – DLS600 NAME PLATE (SKU: 853T32-4)
  • Position 084 – PAN HEAD SCREW M5X55 (SKU: 911278-9)
  • Position 085 – PAN HEAD SCREW M5X45 (SKU: 911268-2)
  • Position 086 – PIN 5 (SKU: 256123-4)
  • Position 088 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 089 – PAN HEAD SCREW M5X45 (SKU: 911268-2)
  • Position 090 – SWITCH BUTTON (SKU: 417113-4)
  • Position 091 – HANDLE SET (SKU: 183E52-7)
  • Position 092 – TERMINAL (SKU: 643874-2)
  • Position 094 – COMPRESSION SPRING 4 (SKU: 231026-3)
  • Position 095 – LOCK OFF LEVER (SKU: 416533-9)
  • Position 096 – SWITCH LEVER (SKU: 452130-7)
  • Position 097 – SWITCH TG73BDS-1 (SKU: 650705-8)
  • Position 098 – POWER SUPPLY CIRCUIT (SKU: 620551-3)
  • Position 099 – HANDLE SET (SKU: 183E52-7)
  • Position 100 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 101 – HEX. SOCKET HEAD BOLT M6X16 (SKU: 266757-5)
  • Position 102 – H.S.SET SCREW(FLAT POINT)M6X (SKU: 251961-9)
  • Position 103 – PIN 16-90 (SKU: 331350-5)
  • Position 104 – SLEEVE 17 (SKU: 416535-5)
  • Position 105 – TORSION SPRING 28 (SKU: 232310-9)
  • Position 106 – SLEEVE 17 (SKU: 416535-5)
  • Position 107 – STOP RING E-5 (SKU: 961018-5)
  • Position 108 – FLAT WASHER 6 (SKU: 253804-1)
  • Position 109 – RING 6 (SKU: 257163-5)
  • Position 110 – LINK PLATE COMPLETE (SKU: 144791-4)
  • Position 111 – HEX. SOCKET HEAD BOLT M6X20 (SKU: 922331-6)
  • Position 112 – FLAT WASHER 6 (SKU: 253804-1)
  • Position 113 – RING 6 (SKU: 257163-5)
  • Position 114 – TAPPING SCREW BIND CT 4X12 (SKU: 266026-4)
  • Position 116 – ARM COMPLETE (SKU: 144795-6)
  • Position 117 – STRAIN RELIEF (SKU: 687045-1)
  • Position 118 – TAPPING SCREW CT 4X16 (SKU: 266034-5)
  • Position 119 – LEVER 100 (SKU: 416006-2)
  • Position 120 – PAN HEAD SCREW M4X10 WITH (SKU: 911113-1)
  • Position 121 – HEX. BOLT M10 (SKU: 251495-2)
  • Position 122 – FLAT WASHER 10 (SKU: 253024-7)
  • Position 123 – LEVER 25 (SKU: 272266-4)
  • Position 124 – TORSION SPRING 8 (SKU: 233563-3)
  • Position 125 – RELEASE BUTTON (SKU: 415208-7)
  • Position 126 – COMPRESSION SPRING 12 (SKU: 233031-6)
  • Position 127 – FLAT WASHER 6 (SKU: 253726-5)
  • Position 128 – STOP RING E-5 (SKU: 961018-5)
  • Position 129 – STOPPER (SKU: 318533-4)
  • Position 130 – TORSION SPRING 14 (SKU: 231646-3)
  • Position 131 – FLAT WASHER 12 (SKU: 253744-3)
  • Position 132 – RETAINING RING (EXT) S-12 (SKU: 961052-5)
  • Position 133 – TAPPING SCREW BIND CT 4X12 (SKU: 266026-4)
  • Position 134 – KERF BOARD (SKU: 456907-2)
  • Position 135 – TAPPING SCREW BIND CT 4X12 (SKU: 266026-4)
  • Position 136 – POINTER (SKU: 816128-2)
  • Position 137 – HEX. LOCK NUT M6-10 (SKU: 252014-7)
  • Position 138 – FLAT WASHER 6 (SKU: 941151-9)
  • Position 139 – HEX SOCKET HEAD BOLT M6X25 (SKU: 251582-7)
  • Position 140 – HEX SOCKET HEAD BOLT M6X25 (SKU: 251582-7)
  • Position 141 – H.S.SET SCREW(FLATPOINT)M10X (SKU: 251966-9)
  • Position 142 – HEX SOCKET HEAD BOLT M6X25 (SKU: 251582-7)
  • Position 143 – TURN BASE COMPLETE (SKU: 144028-9)
  • Position 144 – FENCE PLATE (SKU: 346169-9)
  • Position 145 – O RING 5 (SKU: 213021-5)
  • Position 146 – +COUNTERSUNK HEAD SCREW M (SKU: 265156-8)
  • Position 147 – GUIDE FENCE (SKU: 319646-4)
  • Position 148 – THUMB SCREW M5X10 (SKU: 265785-7)
  • Position 149 – STEEL BALL 4 (SKU: 216008-6)
  • Position 150 – PIN 4 (SKU: 256034-3)
  • Position 151 – H.S.H.BOLT M6X25 WITH WG (SKU: 922344-7)
  • Position 152 – THUMB SCREW M5X10 (SKU: 265785-7)
  • Position 153 – SLIDE PLATE (SKU: 450138-5)
  • Position 154 – COMPRESSION SPRING 6 (SKU: 231038-6)
  • Position 155 – STEEL BALL 7.9 (SKU: 216004-4)
  • Position 156 – BASE COMPLETE (SKU: 144792-2)
  • Position 158 – HEX. BOLT M6X30 (SKU: 921352-5)
  • Position 159 – SUB PLATE COMPLETE (SKU: 144034-4)
  • Position 160 – COUNTERSUNK HEAD SCREW M5 (SKU: 912222-9)
  • Position 161 – RING 6 (SKU: 257163-5)
  • Position 162 – CONTROLLER B S (SKU: 620K37-3)
  • Position 163 – PAN HEAD SCREW M2X6 S (SKU: 652119-7)
