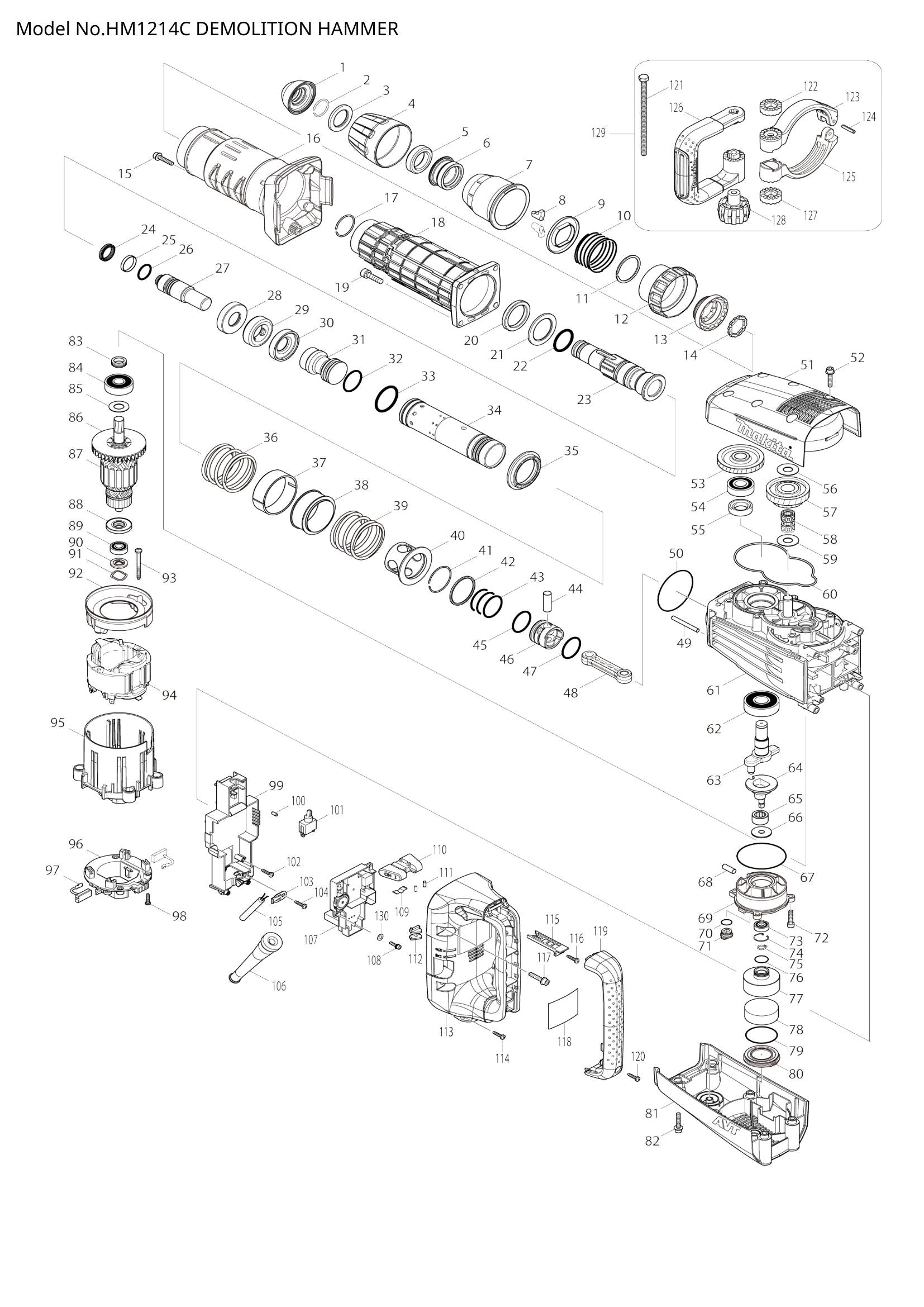

Exploded View – HM1214C


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 001 – TOOL HOLDER CAP (SKU: 424165-8)
  • Position 002 – RING SPRING 26 (SKU: 233973-4)
  • Position 003 – FLAT WASHER 30 (SKU: 267386-7)
  • Position 004 – CHUCK COVER (SKU: 450894-7)
  • Position 005 – RUBBER RING 30 (SKU: 262147-0)
  • Position 006 – CHUCK RING (SKU: 324987-5)
  • Position 007 – RELEASE COVER (SKU: 450895-5)
  • Position 008 – TOOL RETAINER (SKU: 310279-8)
  • Position 009 – SPRING GUIDE (SKU: 346015-6)
  • Position 010 – COMPRESSION SPRING 56 (SKU: 234086-4)
  • Position 011 – RETAINING RING WR-45 (SKU: 961232-3)
  • Position 012 – CHANGE RING COVER (SKU: 450893-9)
  • Position 013 – CHANGE RING (SKU: 324969-7)
  • Position 014 – LOCK RING (SKU: 324988-3)
  • Position 015 – H.S HEAD BOLT M6X30 WITH GM (SKU: 266499-1)
  • Position 016 – BARREL COVER (SKU: 451113-4)
  • Position 017 – RING SPRING 35 (SKU: 233970-0)
  • Position 019 – HEX. SOCKET HEAD BOLT M8X30 (SKU: 266010-9)
  • Position 020 – RUBBER RING 39 (SKU: 262148-8)
  • Position 021 – FLAT WASHER 39 (SKU: 267387-5)
  • Position 022 – O-RING 35.5 (SKU: 213079-4)
  • Position 023 – TOOL HOLDER (SKU: 324985-9)
  • Position 024 – X-RING 21 (SKU: 213980-3)
  • Position 025 – FLUORIDE RING 28 (SKU: 213431-6)
  • Position 026 – O RING 23 (SKU: 213394-6)
  • Position 027 – IMPACT BOLT (SKU: 325681-2)
  • Position 028 – SHOULDER SLEEVE (SKU: 324993-0)
  • Position 029 – RUBBER RING 24 (SKU: 262149-6)
  • Position 030 – SHOULDER SLEEVE (SKU: 324993-0)
  • Position 031 – STRIKER (SKU: 325680-4)
  • Position 032 – O-RING 31.5 (SKU: 213499-2)
  • Position 033 – O-RING 44 (SKU: 213581-7)
  • Position 034 – CYLINDER 40 (SKU: 331856-3)
  • Position 035 – CYLINDER GUIDE (SKU: 451110-0)
  • Position 036 – COMPRESSION SPRING 58 (SKU: 234107-2)
  • Position 037 – WEIGHT GUIDE (SKU: 451103-7)
  • Position 038 – COUNTER WEIGHT (SKU: 331854-7)
  • Position 039 – COMPRESSION SPRING 58 (SKU: 234107-2)
  • Position 040 – SLIDE SLEEVE (SKU: 325661-8)
  • Position 041 – RING SPRING 43 (SKU: 231985-1)
  • Position 042 – RING 45 (SKU: 257297-4)
  • Position 043 – O RING 36 (SKU: 213510-0)
  • Position 044 – PIN 12 (SKU: 268121-6)
  • Position 045 – O-RING 31.5 (SKU: 213499-2)
  • Position 046 – PISTON (SKU: 450961-8)
  • Position 047 – O RING 35 (SKU: 213149-9)
  • Position 048 – CONNECTING ROD (SKU: 450890-5)
  • Position 049 – PIN 6 (SKU: 268235-1)
  • Position 050 – O RING 71 (SKU: 213754-2)
  • Position 051 – GEAR COVER (SKU: 451115-0)
  • Position 052 – H.S HEAD BOLT M6X30 WITH GM (SKU: 266499-1)
  • Position 053 – HELICAL GEAR 52 (SKU: 226699-5)
  • Position 056 – FLAT WASHER 14 (SKU: 267166-1)
  • Position 057 – GEAR COMPLETE 34-48 (SKU: 226155-5)
  • Position 058 – NEEDLE CAGE 1412 (SKU: 212159-3)
  • Position 059 – FLAT WASHER 14 (SKU: 267166-1)
  • Position 060 – SEAL RING (SKU: 424196-7)
  • Position 061 – CRANK HOUSING COMPLETE (SKU: 158983-9)
  • Position 062 – BALL BEARING 6304LLU (SKU: 211327-5)
  • Position 063 – CRANK SHAFT (SKU: 325659-5)
  • Position 064 – COUNTER SHAFT (SKU: 325660-0)
  • Position 065 – NEEDLE BEARING 1613 (SKU: 212225-6)
  • Position 066 – SHOULDER WASHER 8 (SKU: 325662-6)
  • Position 067 – O RING 71 (SKU: 213754-2)
  • Position 068 – PIN 8 (SKU: 268222-0)
  • Position 069 – BEARING BOX COMPLETE (SKU: 158985-5)
  • Position 070 – O RING 14 (SKU: 213176-6)
  • Position 071 – GREASE CAP (SKU: 451104-5)
  • Position 072 – HEX.BOLT M6X25 (SKU: 266087-4)
  • Position 074 – RETAINING RING R-22 (SKU: 962112-6)
  • Position 075 – RETAINING RING (EXT) S-8 (SKU: 961004-6)
  • Position 076 – O RING 18 (SKU: 213262-3)
  • Position 077 – FILTER CASE (SKU: 451108-7)
  • Position 078 – FILTER (SKU: 443147-1)
  • Position 079 – O RING 45 (SKU: 213569-7)
  • Position 080 – FILTER CASE COVER (SKU: 451109-5)
  • Position 081 – REAR COVER (SKU: 451116-8)
  • Position 082 – H.S HEAD BOLT M6X30 WITH GM (SKU: 266499-1)
  • Position 083 – SEALING SCREW (SKU: 331855-5)
  • Position 084 – BALL BEARING 6302LLU (SKU: 211249-9)
  • Position 085 – FLAT WASHER 15 (SKU: 267397-2)
  • Position 087 – ARMATURE ASSEMBLY 220-240V (SKU: 517838-1)
  • Position 088 – INSULATION WASHER (SKU: 681642-5)
  • Position 089 – BALL BEARING 6000DDW (SKU: 210059-1)
  • Position 090 – WASHER GUIDE (SKU: 451107-9)
  • Position 091 – WAVE WASHER 19 (SKU: 267809-5)
  • Position 092 – BAFFLE PLATE (SKU: 451111-8)
  • Position 093 – TAPPING SCREW 5X55 (SKU: 266095-5)
  • Position 094 – FIELD 220-240V (SKU: 636303-2)
  • Position 095 – MOTOR HOUSING (SKU: 451117-6)
  • Position 098 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 100 – RUBBER PIN 4 (SKU: 263027-3)
  • Position 102 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 103 – STRAIN RELIEF (SKU: 687169-3)
  • Position 104 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 105 – POWER SUPPLY CORD 1.5-2-4.0 (SKU: 695123-3)
  • Position 106 – CORD GUARD 10 (SKU: 682560-0)
  • Position 109 – LEAF SPRING (SKU: 232209-8)
  • Position 110 – SLIDE LEVER (SKU: 451112-6)
  • Position 111 – RUBBER PIN 4 (SKU: 263027-3)
  • Position 112 – LENS (SKU: 451105-3)
  • Position 113 – HANDLE (SKU: 451118-4)
  • Position 114 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 115 – SWITCH LEVER (SKU: 451106-1)
  • Position 116 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 117 – H.S HEAD BOLT M6X30 WITH GM (SKU: 266499-1)
  • Position 119 – HANDLE COVER (SKU: 451119-2)
  • Position 120 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 121 – HEX. BOLT M8X150 (SKU: 265439-6)
  • Position 122 – SIDE HANDLE CAM (SKU: 417002-3)
  • Position 123 – SIDE HANDLE BASE 90A (SKU: 318430-4)
  • Position 124 – SPRING PIN 5-24 (SKU: 951166-8)
  • Position 125 – SIDE HANDLE BASE 90B (SKU: 318431-2)
  • Position 126 – SIDE HANDLE (SKU: 417003-1)
  • Position 127 – SIDE HANDLE CAM (SKU: 417002-3)
  • Position 128 – WING NUT M8 (SKU: 252640-2)
  • Position 129 – SIDE HANDLE 90 ASSEMBLY (SKU: 135283-4)
