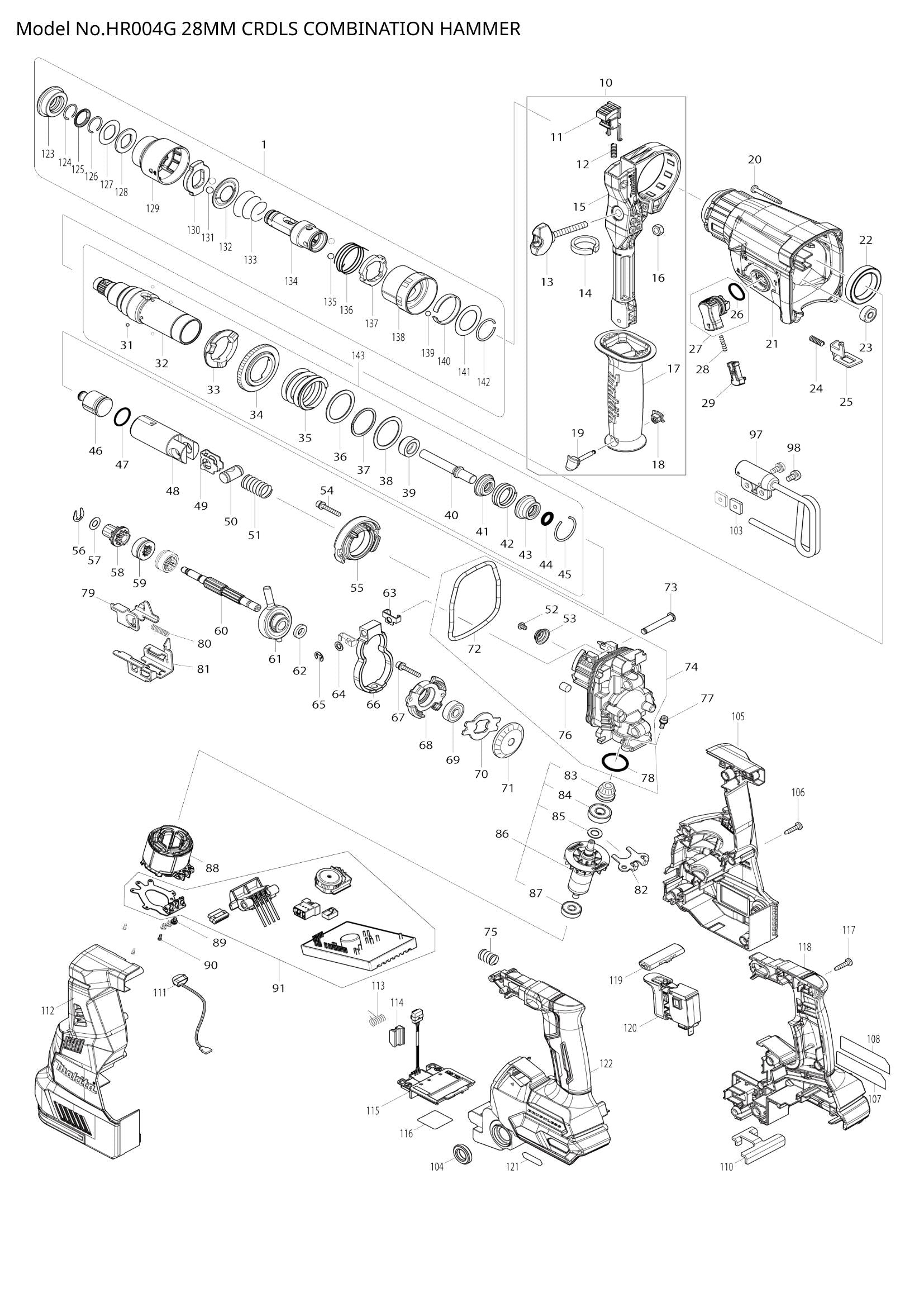

Exploded View – HR004G


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 001 – TOOL HOLDER SET (SKU: 199138-7)
  • Position 010 – GRIP ASSEMBLY (SKU: 126882-3)
  • Position 011 – LOCK BUTTON COMPLETE (SKU: 144959-2)
  • Position 012 – COMPRESSION SPRING 4 (SKU: 233360-7)
  • Position 013 – THUMB SCREW M6X50 (SKU: 265625-9)
  • Position 014 – SPONGE SHEET (SKU: 422258-5)
  • Position 015 – SIDE HANDLE BASE (SKU: 458355-1)
  • Position 016 – HEX. NUT M6 (SKU: 931302-2)
  • Position 017 – GRIP 36 (SKU: 458357-7)
  • Position 018 – CAP (SKU: 422255-1)
  • Position 019 – FIX PIN (SKU: 161838-9)
  • Position 020 – TAPPING SCREW 4X35 (SKU: 266351-3)
  • Position 021 – GEAR HOUSING COMPLETE (SKU: 144965-7)
  • Position 022 – BALL BEARING 6806LLU (SKU: 211294-4)
  • Position 023 – BALL BEARING 606ZZ (SKU: 211012-0)
  • Position 024 – COMPRESSION SPRING 4 (SKU: 233360-7)
  • Position 025 – LOCK PLATE (SKU: 347228-2)
  • Position 026 – O RING 17 (SKU: 213278-8)
  • Position 027 – CHANGE LEVER ASSY (SKU: 135961-6)
  • Position 028 – COMPRESSION SPRING 3 (SKU: 234264-6)
  • Position 029 – LOCK BUTTON (SKU: 457709-9)
  • Position 031 – STEEL BALL 3 (SKU: 216019-1)
  • Position 032 – TOOL HOLDER GUIDE COMPLET (SKU: 144966-5)
  • Position 033 – DRIVING FLANGE (SKU: 332139-4)
  • Position 034 – SPUR GEAR 51 (SKU: 227360-7)
  • Position 035 – COMPRESSION SPRING 31 (SKU: 234148-8)
  • Position 036 – FLAT WASHER 30 (SKU: 267153-0)
  • Position 037 – SPIRO LOCK WASHER 30 (SKU: 257932-4)
  • Position 038 – FLAT WASHER 30 (SKU: 267153-0)
  • Position 039 – SLEEVE 9B (SKU: 325783-4)
  • Position 040 – IMPACT BOLT B (SKU: 325791-5)
  • Position 041 – WASHER 10 (SKU: 325792-3)
  • Position 042 – COMPRESSION SPRING 20 (SKU: 234149-6)
  • Position 043 – O-RING CASE B (SKU: 325793-1)
  • Position 044 – O RING 9 (SKU: 213073-6)
  • Position 045 – RING SPRING 28 (SKU: 233979-2)
  • Position 046 – STRIKER (SKU: 325784-2)
  • Position 047 – O RING 17.5 (SKU: 213258-4)
  • Position 048 – PISTON CYLINDER (SKU: 327079-9)
  • Position 049 – GUIDE PLATE (SKU: 346036-8)
  • Position 050 – PISTON JOINT (SKU: 324215-8)
  • Position 051 – COMPRESSION SPRING 14 (SKU: 232449-8)
  • Position 052 – TORX SOCKET BUTTON BOLT M4 (SKU: 265A87-7)
  • Position 053 – SPRING GUIDE (SKU: 347344-0)
  • Position 054 – HEX. SOCKET HEAD BOLT M4X25 (SKU: 922148-7)
  • Position 055 – INNER SUPPORT COMPLETE (SKU: 144960-7)
  • Position 056 – STOP RING EXT U-6 (SKU: 257336-0)
  • Position 057 – FLAT WASHER 7 (SKU: 253186-1)
  • Position 058 – SPUR GEAR 10 (SKU: 226170-9)
  • Position 060 – CAM SHAFT (SKU: 327078-1)
  • Position 061 – SWASH BEARING 10 (SKU: 219030-2)
  • Position 062 – RING 8 (SKU: 257321-3)
  • Position 063 – WEIGHT HOLDER GUIDE (SKU: 346538-4)
  • Position 064 – FLAT WASHER 6 (SKU: 253077-6)
  • Position 065 – STOP RING E-5 (SKU: 961018-5)
  • Position 066 – COUNTER WEIGHT (SKU: 310869-7)
  • Position 067 – HEX. SOCKET HEAD BOLT M4X25 (SKU: 922148-7)
  • Position 068 – BEARING BOX (SKU: 319674-9)
  • Position 069 – BALL BEARING 608ZZ (SKU: 211032-4)
  • Position 070 – BEARING RETAINER B (SKU: 347343-2)
  • Position 071 – SPIRAL BEVEL GEAR 32 (SKU: 221599-4)
  • Position 072 – O-RING 74 (SKU: 213850-6)
  • Position 073 – FLAT FILLISTER HD PIN 6 (SKU: 256536-9)
  • Position 074 – INNER HOUSING ASS'Y (SKU: 136194-6)
  • Position 075 – COMPRESSION SPRING 10 (SKU: 232436-7)
  • Position 076 – FELT (SKU: 443153-6)
  • Position 077 – HEX. SOCKET HEAD BOLT M4X12 (SKU: 922118-6)
  • Position 078 – O RING 22.4 (SKU: 213008-7)
  • Position 079 – CHANGE PLATE B (SKU: 347230-5)
  • Position 080 – COMPRESSION SPRING 5 (SKU: 234343-0)
  • Position 081 – CHANGE PLATE A (SKU: 347229-0)
  • Position 082 – BEARING RETAINER A (SKU: 346536-8)
  • Position 083 – SPIRAL BEVEL GEAR 11 COMPLET (SKU: 144964-9)
  • Position 084 – BALL BEARING 608LLU (SKU: 210024-0)
  • Position 085 – FLAT WASHER 8 (SKU: 253835-0)
  • Position 087 – BALL BEARING 626DDW (SKU: 210022-4)
  • Position 088 – STATOR (SKU: 629454-8)
  • Position 089 – FLAT HEAD SCREW M3X6 (SKU: 652069-6)
  • Position 090 – TAPPING SCREW PT 2X6 (SKU: 266490-9)
  • Position 103 – SQUARE NUT M5 (SKU: 264002-2)
  • Position 104 – CUSHION RING 12 (SKU: 459184-5)
  • Position 105 – HOUSING SET (SKU: 183N56-3)
  • Position 106 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 107 – HR004G NAME PLATE (SKU: 856N68-6)
  • Position 110 – SUPPORT PLATE (SKU: 346039-2)
  • Position 111 – LED CIRCUIT (SKU: 620549-0)
  • Position 112 – HOUSING SET (SKU: 183N56-3)
  • Position 113 – TORSION SPRING 6 (SKU: 233598-4)
  • Position 114 – OPENER (SKU: 313226-8)
  • Position 115 – TERMINAL UNIT (SKU: 632P64-8)
  • Position 116 – HR004G SERIAL NO. LABEL (SKU: 856N72-5)
  • Position 117 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 118 – HANDLE SET (SKU: 183N53-9)
  • Position 119 – F/R CHANGE LEVER (SKU: 453124-5)
  • Position 120 – SWITCH C3JR-4B-2 (SKU: 651439-6)
  • Position 121 – XGT LOGO LABEL (SKU: 8005T5-8)
  • Position 122 – HANDLE SET (SKU: 183N53-9)
  • Position 123 – CAP 35 (SKU: 286288-8)
  • Position 124 – RING SPRING 14 (SKU: 233989-9)
  • Position 125 – WASHER 16 (SKU: 346221-3)
  • Position 126 – RING SPRING 15 (SKU: 233992-0)
  • Position 127 – FLAT WASHER 17 (SKU: 267437-6)
  • Position 128 – RUBBER WASHER 16 (SKU: 424364-2)
  • Position 129 – CHUCK COVER (SKU: 458358-5)
  • Position 130 – STOPPER (SKU: 327081-2)
  • Position 131 – STEEL BALL 7.0 (SKU: 216022-2)
  • Position 132 – GUIDE WASHER (SKU: 346177-0)
  • Position 133 – CONICAL COMP. SPRING 21-29 (SKU: 233916-6)
  • Position 134 – TOOL HOLDER (SKU: 327080-4)
  • Position 135 – STEEL BALL 6 (SKU: 216013-3)
  • Position 136 – TORSION SPRING 31 (SKU: 231669-1)
  • Position 137 – CHANGE RING (SKU: 345334-7)
  • Position 138 – CHANGE COVER (SKU: 418218-3)
  • Position 139 – STEEL BALL 5.0 (SKU: 216018-3)
  • Position 140 – LEAF SPRING (SKU: 345335-5)
  • Position 141 – FLAT WASHER 24 (SKU: 267270-6)
  • Position 142 – RING SPRING 21 (SKU: 233924-7)
  • Position 143 – TOOL HOLDER ASSY (SKU: 135965-8)
