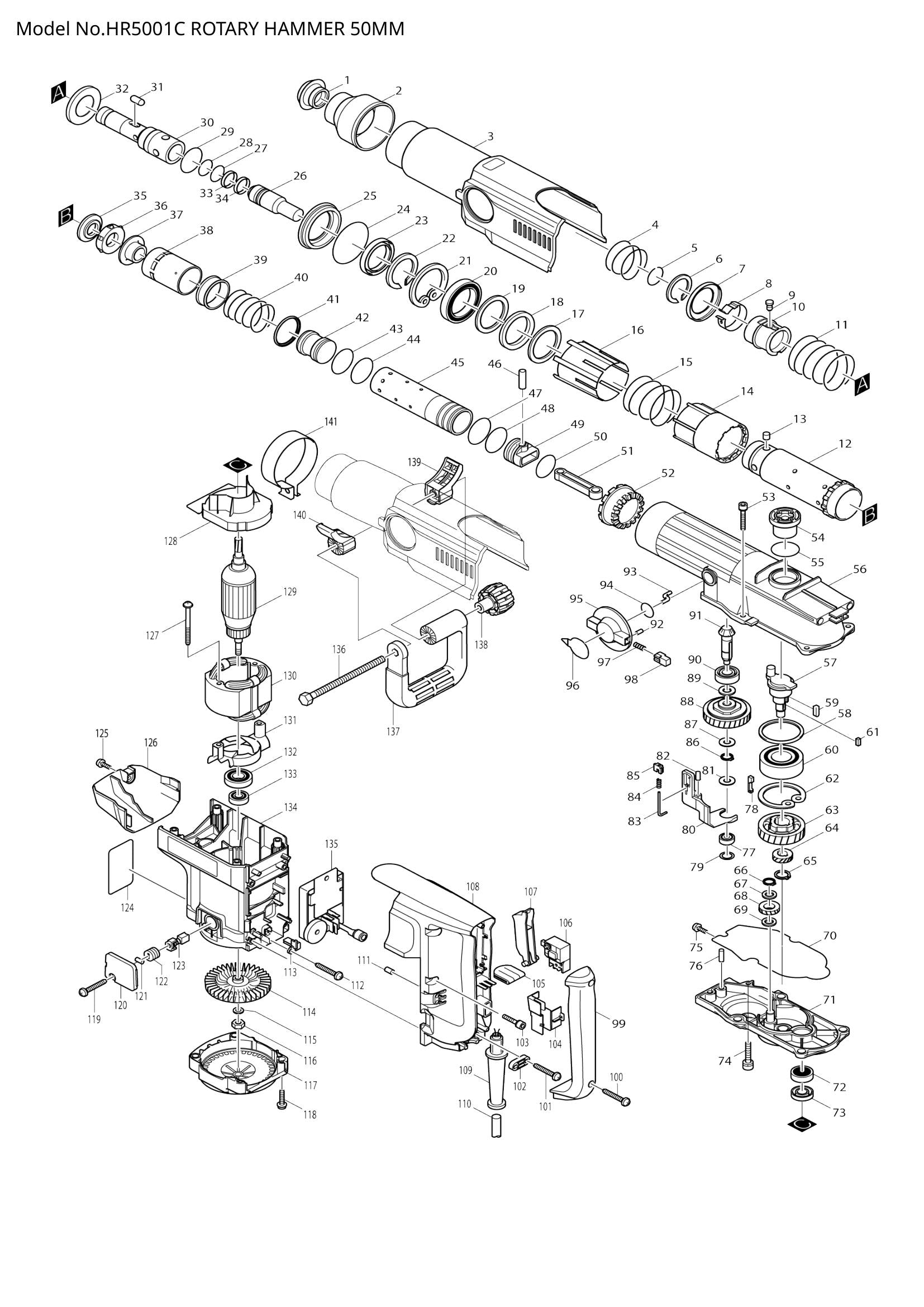

Exploded View – HR5001C


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 001 – TOOL HOLDER CAP (SKU: 286250-3)
  • Position 002 – CHUCK COVER (SKU: 416568-0)
  • Position 003 – CRANK HOUSING COVER COMPL (SKU: 150836-8)
  • Position 004 – COMPRESSION SPRING 51 (SKU: 233217-2)
  • Position 005 – RING SPRING 25 (SKU: 231984-3)
  • Position 006 – RETAINING RING WR-45 (SKU: 961232-3)
  • Position 007 – CUP WASHER 45 (SKU: 267735-8)
  • Position 008 – LEAF SPRING 41 (SKU: 232180-6)
  • Position 009 – PIN 8 (SKU: 323767-6)
  • Position 010 – CHUCK RING (SKU: 323773-1)
  • Position 011 – COMPRESSION SPRING 55 (SKU: 233218-0)
  • Position 012 – TOOL HOLDER B (SKU: 323772-3)
  • Position 013 – PIN 10 (SKU: 256265-4)
  • Position 014 – LOCK SLEEVE A (SKU: 416572-9)
  • Position 015 – COMPRESSION SPRING 58 (SKU: 233216-4)
  • Position 016 – LOCK SLEEVE B (SKU: 416573-7)
  • Position 017 – FLAT WASHER 50 (SKU: 267180-7)
  • Position 018 – URETHANE SLEEVE 50 (SKU: 262543-2)
  • Position 019 – FLAT WASHER 50 (SKU: 267180-7)
  • Position 020 – BALL BEARING 6910 (SKU: 211751-2)
  • Position 021 – RETAINING RING R-72 (SKU: 962351-8)
  • Position 022 – RETAINING RING WR-50 (SKU: 961234-9)
  • Position 023 – OIL SEAL 48 (SKU: 213618-0)
  • Position 024 – O RING 67 (SKU: 213715-2)
  • Position 025 – SEAL CASE (SKU: 416565-6)
  • Position 026 – IMPACT BOLT (SKU: 323768-4)
  • Position 027 – O RING 23 (SKU: 213394-6)
  • Position 028 – O RING 23 (SKU: 213394-6)
  • Position 029 – O RING 36 (SKU: 213522-3)
  • Position 030 – TOOL HOLDER A (SKU: 323771-5)
  • Position 031 – ROLLER 8 (SKU: 322908-1)
  • Position 032 – CUP WASHER 37 (SKU: 267734-0)
  • Position 033 – FLUORIDE RING 28 (SKU: 213431-6)
  • Position 034 – FLUORIDE RING 28 (SKU: 213431-6)
  • Position 035 – RING 22 (SKU: 323817-7)
  • Position 036 – RUBBER RING 24 (SKU: 421623-5)
  • Position 037 – COLLAR SLEEVE 22 (SKU: 331530-3)
  • Position 038 – SLIDE SLEEVE (SKU: 416566-4)
  • Position 039 – RING 45 (SKU: 331531-1)
  • Position 040 – COMPRESSION SPRING 45 (SKU: 233215-6)
  • Position 041 – WASHER 45 (SKU: 267736-6)
  • Position 042 – STRIKER (SKU: 323769-2)
  • Position 043 – O RING 34 (SKU: 213482-9)
  • Position 044 – RING SPRING 43 (SKU: 231985-1)
  • Position 045 – CYLINDER 40 (SKU: 331534-5)
  • Position 047 – O RING 36 (SKU: 213510-0)
  • Position 048 – O RING 34 (SKU: 213482-9)
  • Position 049 – PISTON (SKU: 416563-0)
  • Position 051 – ROD (SKU: 416564-8)
  • Position 052 – SPIRAL BEVEL GEAR 41 (SKU: 226761-6)
  • Position 053 – HEX. SOCKET HEAD BOLT M6X40 (SKU: 922361-7)
  • Position 054 – CRANK CAP (SKU: 416561-4)
  • Position 055 – O RING 36 (SKU: 213510-0)
  • Position 056 – CRANK HOUSING COMPLETE (SKU: 150831-8)
  • Position 057 – CRANK SHAFT (SKU: 323774-9)
  • Position 058 – FLAT WASHER 56 (SKU: 267181-5)
  • Position 059 – KEY 5 (SKU: 254229-2)
  • Position 060 – BALL BEARING 62/32 2RS (SKU: 211470-0)
  • Position 061 – KEY 4 (SKU: 254202-2)
  • Position 062 – RETAINING RING R-65 (SKU: 962303-9)
  • Position 063 – HELICAL GEAR 50 (SKU: 226493-5)
  • Position 064 – HELICAL GEAR 20A (SKU: 226490-1)
  • Position 065 – RETAINING RING S-14 (SKU: 961054-1)
  • Position 066 – RETAINING RING (EXT) S-12 (SKU: 961052-5)
  • Position 067 – FLAT WASHER 12 (SKU: 253744-3)
  • Position 068 – HELICAL GEAR (SKU: 150835-0)
  • Position 069 – FLAT WASHER 12 (SKU: 253744-3)
  • Position 070 – SEAL RING (SKU: 421622-7)
  • Position 073 – OIL SEAL 14 (SKU: 213160-1)
  • Position 074 – HEX. SOCKET HEAD BOLT M6X30 (SKU: 922351-0)
  • Position 075 – PAN HEAD SCREW M5X16 (SKU: 911223-4)
  • Position 076 – PIN 7 (SKU: 256286-6)
  • Position 077 – BALL BEARING 608LLU (SKU: 210024-0)
  • Position 078 – CHANGE KEY (SKU: 322951-0)
  • Position 079 – THIN WASHER 15 (SKU: 253314-8)
  • Position 080 – CHANGE LINK (SKU: 416571-1)
  • Position 081 – FLAT WASHER 12 (SKU: 253810-6)
  • Position 082 – PIN 5 (SKU: 256263-8)
  • Position 083 – GUIDE PIN 2 (SKU: 322963-3)
  • Position 084 – COMPRESSION SPRING 3 (SKU: 233180-9)
  • Position 085 – SLIDE PLATE (SKU: 416289-4)
  • Position 086 – RETAINING RING (EXT) S-12 (SKU: 961052-5)
  • Position 087 – FLAT WASHER 12 (SKU: 267113-2)
  • Position 088 – TORQUE LIMITER COMPLETE (SKU: 150986-9)
  • Position 089 – FLAT WASHER 12 (SKU: 267113-2)
  • Position 090 – BALL BEARING 6201 (SKU: 211109-5)
  • Position 091 – SPIRAL BEVEL GEAR 12 (SKU: 226760-8)
  • Position 092 – PIN 4 (SKU: 256122-6)
  • Position 094 – O RING 20 (SKU: 213304-3)
  • Position 095 – CHANGE LEVER (SKU: 416287-8)
  • Position 096 – INDICATION LABEL (SKU: 816329-2)
  • Position 097 – COMPRESSION SPRING 2.4 (SKU: 233188-3)
  • Position 100 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 101 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 104 – LEAD GUIDE (SKU: 416126-2)
  • Position 105 – SPONGE SHEET (SKU: 421583-1)
  • Position 110 – POWER SUPPLY CORD 1.0-2-5.0 (SKU: 665883-1)
  • Position 111 – ACRYLIC PIN 5 (SKU: 416285-2)
  • Position 112 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 113 – FIX ROD (SKU: 416562-2)
  • Position 114 – FAN 90 (SKU: 240016-5)
  • Position 115 – FLAT WASHER 8 (SKU: 253165-9)
  • Position 116 – HEX. NUT M8 (SKU: 931402-8)
  • Position 117 – REAR COVER (SKU: 416570-3)
  • Position 118 – TAPPING SCREW 5X20 (SKU: 266021-4)
  • Position 119 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 120 – BRUSH HOLDER COVER (SKU: 416292-5)
  • Position 121 – RUBBER PIN 4 (SKU: 263002-9)
  • Position 124 – NAME PLATE HR5001C (SKU: 859584-3)
  • Position 125 – PAN HEAD SCREW M5X16 (SKU: 911223-4)
  • Position 126 – GEAR HOUSING COVER (SKU: 416575-3)
  • Position 127 – TAPPING SCREW 5X55 (SKU: 266095-5)
  • Position 128 – BAFFLE PLATE (SKU: 416569-8)
  • Position 129 – ARMATURE ASS'Y 220-240V (SKU: 516778-0)
  • Position 130 – FIELD 220-240V (SKU: 626078-1)
  • Position 131 – DUST GUIDE (SKU: 416567-2)
  • Position 132 – INSULATION WASHER (SKU: 681642-5)
  • Position 133 – BALL BEARING 6000DDW (SKU: 211088-7)
  • Position 134 – MOTOR HOUSING COMPLETE (SKU: 150833-4)
  • Position 136 – HEX. BOLT M8X150 (SKU: 265439-6)
  • Position 138 – WING NUT M8 (SKU: 252640-2)
  • Position 143 – SIDE HANDLE CAM S (SKU: 417002-3)
