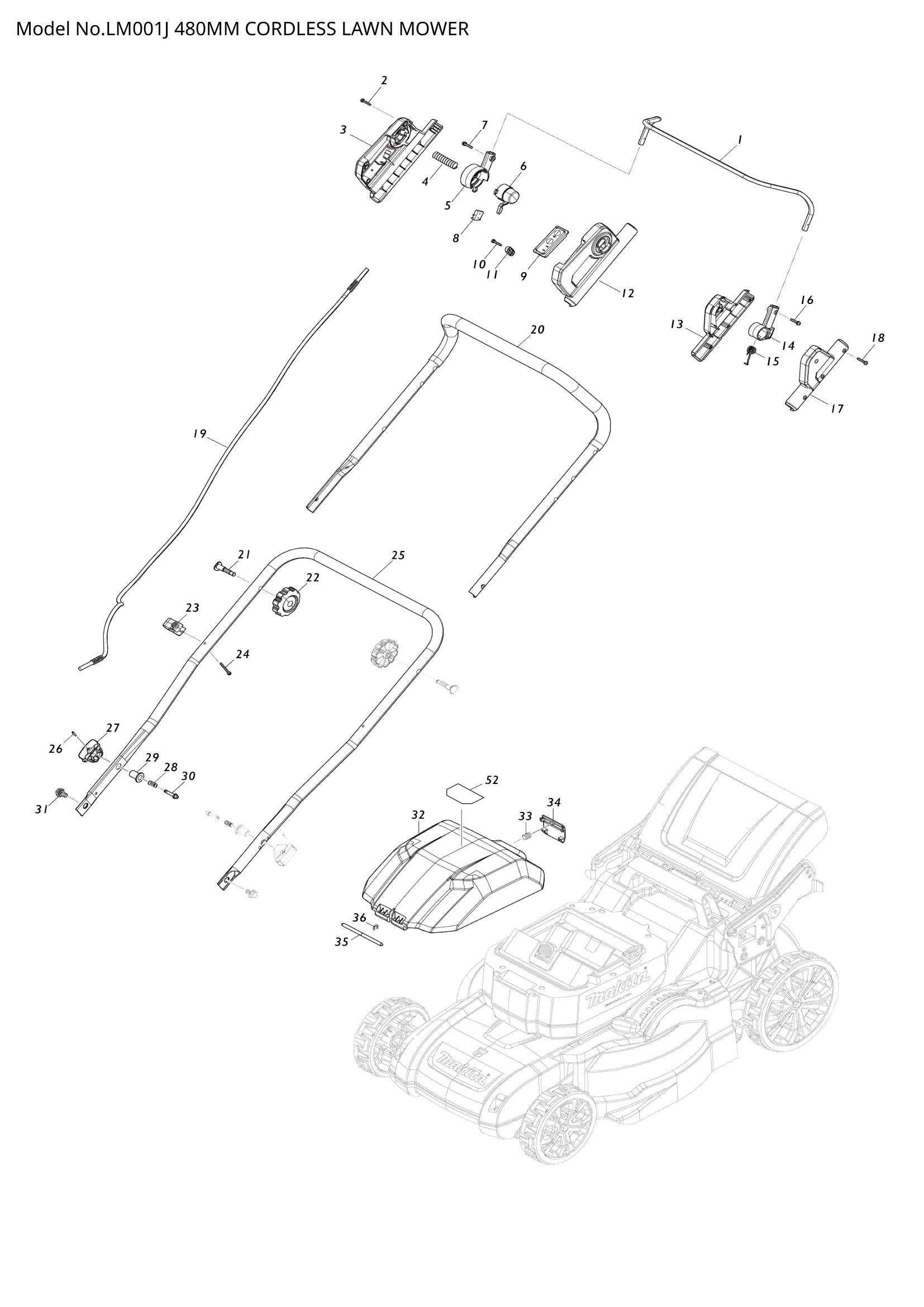

Exploded View – LM001J


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 001 – SWITCH LEVER (SKU: 327424-8)
  • Position 002 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 003 – SWITCH BOX SET (SKU: 183U73-5)
  • Position 004 – COMPRESSION SPRING 15 (SKU: 231227-3)
  • Position 005 – SWITCH LEVER SUPPORT R (SKU: 459856-2)
  • Position 006 – LOCK OFF BUTTON (SKU: 459857-0)
  • Position 007 – P.H.SCREW M4X20 WITH WR (SKU: 911138-5)
  • Position 008 – SWITCH UNIT (SKU: 632T11-3)
  • Position 009 – SWITCH CIRCUIT COMPLETE (SKU: 141E30-3)
  • Position 010 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 011 – STRAIN RELIEF (SKU: 687123-7)
  • Position 012 – SWITCH BOX SET (SKU: 183U73-5)
  • Position 013 – LEVER BOX SET (SKU: 183U21-4)
  • Position 014 – SWITCH LEVER SUPPORT L (SKU: 459863-5)
  • Position 015 – TORSION SPRING 12 (SKU: 232575-3)
  • Position 016 – P.H.SCREW M4X20 WITH WR (SKU: 911138-5)
  • Position 017 – LEVER BOX SET (SKU: 183U21-4)
  • Position 018 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 019 – POWER SUPPLY CORD UNIT (SKU: 699176-4)
  • Position 020 – HANDLE UPPER (SKU: 327871-3)
  • Position 021 – FLAT HEAD BOLT M8X50 (SKU: 265C08-1)
  • Position 022 – THUMB NUT M8 (SKU: 265C06-5)
  • Position 023 – CLAMP (SKU: 413944-9)
  • Position 024 – PAN HEAD SCREW M4X35 (SKU: 911163-6)
  • Position 025 – HANDLE LOWER ASSEMBLY (SKU: 122A73-0)
  • Position 026 – SPRING PIN 2.5-16 (SKU: 258004-8)
  • Position 027 – KNOB (SKU: 413943-1)
  • Position 028 – COMPRESSION SPRING 8 (SKU: 234121-8)
  • Position 029 – LOCK HOLDER (SKU: 327877-1)
  • Position 030 – LOCK PIN (SKU: 327876-3)
  • Position 031 – HEX. BOLT M8 (SKU: 265C07-3)
  • Position 033 – COMPRESSION SPRING 7 (SKU: 231037-8)
  • Position 034 – LOCK LEVER (SKU: 459852-0)
  • Position 035 – ROD 6 (SKU: 327875-5)
  • Position 036 – STOP RING E-5 (SKU: 961018-5)
  • Position 037 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 039 – LOCK LEVER (SKU: 413942-3)
  • Position 040 – TORSION SPRING 9 (SKU: 232716-1)
  • Position 041 – SPRING HOLDER (SKU: 413940-7)
  • Position 042 – COMPRESSION SPRING 11 (SKU: 232718-7)
  • Position 043 – SPRING SUPPORT (SKU: 413941-5)
  • Position 044 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 045 – TAPPING SCREW FLANGE 4X12 (SKU: 265B00-1)
  • Position 047 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 048 – LEAD COVER (SKU: 413932-6)
  • Position 049 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 050 – COWLING UPPER ASSEMBLY (SKU: 122B29-9)
  • Position 051 – KEY (SKU: 643535-4)
  • Position 052 – INDICATION LABEL (SKU: 8046H7-8)
  • Position 053 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 054 – CONTROLLER (SKU: 620G28-0)
  • Position 055 – SPONGE (SKU: 422757-7)
  • Position 056 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 057 – STRAIN RELIEF (SKU: 687123-7)
  • Position 058 – STRAIN RELIEF (SKU: 687051-6)
  • Position 059 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 060 – COWLING LOWER (SKU: 413930-0)
  • Position 061 – MOTOR HOUSING UPPER (SKU: 319869-4)
  • Position 062 – WAVE WASHER 19 (SKU: 253455-0)
  • Position 063 – TAPPING SCREW PT 2X8 (SKU: 265B29-7)
  • Position 064 – CONTROLLER B (SKU: 620B88-2)
  • Position 065 – STATOR (SKU: 629A87-5)
  • Position 066 – PAN HEAD SCREW M3X6 (SKU: 652031-1)
  • Position 068 – ROTOR ASS'Y (SKU: 519711-1)
  • Position 069 – BALL BEARING 6004LLU (SKU: 211387-7)
  • Position 070 – MOTOR HOUSING LOWER (SKU: 313391-3)
  • Position 071 – PAN HEAD SCREW M5X60 (SKU: 911681-4)
  • Position 072 – PAN HEAD SCREW M5X25 (SKU: 911243-8)
  • Position 073 – MOTOR BRACKET (SKU: 413928-7)
  • Position 074 – BAFFLE PLATE (SKU: 459853-8)
  • Position 075 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 076 – H.S.H.BOLT M8X30 WITH WG (SKU: 265C22-7)
  • Position 077 – FAN 170 (SKU: 240229-8)
  • Position 078 – BLADE SUPPORT 480 (SKU: 313393-9)
  • Position 079 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 080 – BLADE 480 SET (SKU: 191V97-3)
  • Position 084 – ROD 6 (SKU: 327874-7)
  • Position 085 – TORSION SPRING 8 (SKU: 232721-8)
  • Position 086 – HANDLE BRACKET R (SKU: 347867-8)
  • Position 088 – TAPPING SCREW FRANGE 5X20 (SKU: 265C05-7)
  • Position 090 – HANDLE BRACKET L (SKU: 347866-0)
  • Position 091 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 092 – REAR GRIP (SKU: 413938-4)
  • Position 093 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 094 – HEIGHT ADJUST PLATE (SKU: 162993-0)
  • Position 095 – + PAN HEAD SCREW M3X12 WIT (SKU: 266816-5)
  • Position 096 – HEIGHT ADJUST LEVER GRIP (SKU: 413939-2)
  • Position 098 – DECK COVER (SKU: 413923-7)
  • Position 099 – DECK REAR COVER (SKU: 413924-5)
  • Position 100 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 101 – DECK (SKU: 413922-9)
  • Position 102 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 103 – HOOK PLATE (SKU: 347870-9)
  • Position 104 – TENSION SPRING 17 (SKU: 232717-9)
  • Position 107 – FLAT WASHER 8 (SKU: 253731-2)
  • Position 108 – CONNECTING ROD R (SKU: 347873-3)
  • Position 109 – CONNECTING ROD F (SKU: 347872-5)
  • Position 110 – FLAT WASHER 8 (SKU: 253731-2)
  • Position 112 – FLAT WASHER 8 (SKU: 267281-1)
  • Position 113 – ROD HOLDER (SKU: 313389-0)
  • Position 114 – HEIGHT ADJUST LEVER (SKU: 327872-1)
  • Position 115 – TORSION SPRING 9 (SKU: 232715-3)
  • Position 116 – ROD 7 (SKU: 327873-9)
  • Position 117 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 118 – PLATE (SKU: 347869-4)
  • Position 119 – HEX. FLANGE HEAD BOLT M8X12 (SKU: 265324-3)
  • Position 120 – TIRE 180 COMPLETE (SKU: 141E34-5)
  • Position 121 – BALL BEARING 6001DDW (SKU: 210163-6)
  • Position 122 – FRONT SHAFT (SKU: 162991-4)
  • Position 123 – PLATE (SKU: 347869-4)
  • Position 124 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 125 – HEX. FLANGE LOCK NUT M6-10 (SKU: 252301-4)
  • Position 126 – HEX. FLANGE HEAD BOLT M8X12 (SKU: 265324-3)
  • Position 127 – TIRE 230 COMPLETE (SKU: 141E35-3)
  • Position 128 – BALL BEARING 6001DDW (SKU: 210163-6)
  • Position 130 – REAR SHAFT HOLDER (SKU: 313390-5)
  • Position 131 – REAR SHAFT (SKU: 162992-2)
  • Position 132 – CLAMP 19 (SKU: 347865-2)
  • Position 134 – HEX. FLANGE LOCK NUT M6-10 (SKU: 252301-4)
  • Position 137 – LM001J SERIAL NO. LABEL (SKU: 8113L0-5)
  • Position 138 – LM001J NAME PLATE (SKU: 8113K8-2)
