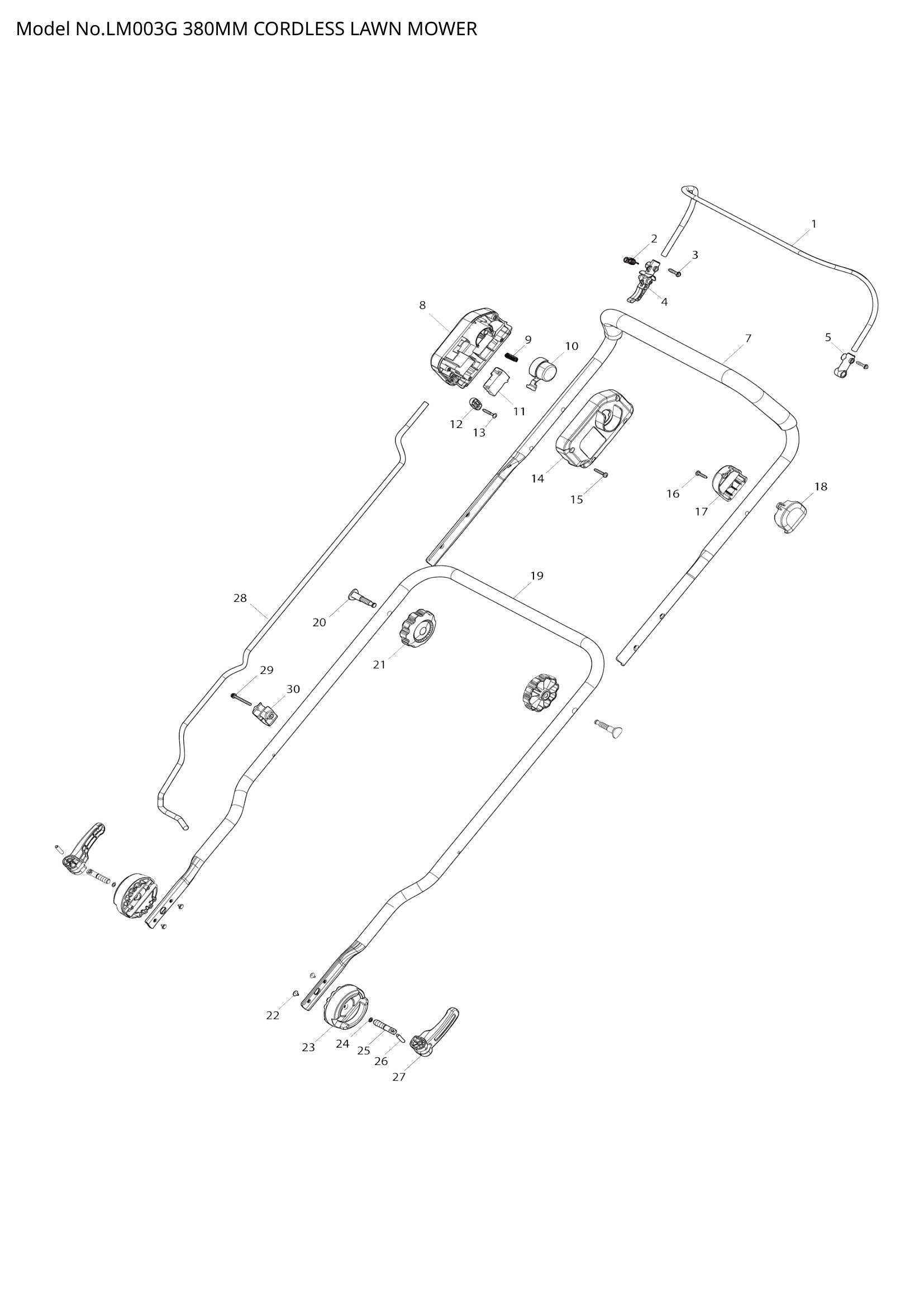

Exploded View – LM003G


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 001 – SWITCH LEVER (SKU: 327C33-1)
  • Position 002 – TENSION SPRING 7 (SKU: 232814-1)
  • Position 003 – P.H.SCREW M4X20 WITH WR (SKU: 911138-5)
  • Position 004 – LEVER (SKU: 455075-8)
  • Position 005 – ARM (SKU: 455078-2)
  • Position 007 – UPPER PIPE COMPLETE (SKU: 141T11-7)
  • Position 008 – SWITCH BOX SET (SKU: 1830C3-1)
  • Position 009 – COMPRESSION SPRING 6 (SKU: 233068-3)
  • Position 010 – SWITCH BUTTON (SKU: 455074-0)
  • Position 011 – SWITCH TG772BDS-1 (SKU: 650041-2)
  • Position 012 – STRAIN RELIEF (SKU: 687124-5)
  • Position 013 – TAPPING SCREW 4X25 (SKU: 265999-8)
  • Position 014 – SWITCH BOX SET (SKU: 1830C3-1)
  • Position 015 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 016 – TAPPING SCREW 4X18 (SKU: 266326-2)
  • Position 017 – SWITCH LEVER CASE COVER (SKU: 456352-1)
  • Position 018 – SWITCH LEVER CASE (SKU: 456351-3)
  • Position 019 – LOWER PIPE (SKU: 327C30-7)
  • Position 020 – FLAT HEAD BOLT M8X50 (SKU: 265C08-1)
  • Position 021 – THUMB NUT M8 (SKU: 265C06-5)
  • Position 022 – TAPPING SCREW FLANGE 3X6 (SKU: 265B81-5)
  • Position 023 – SUPPORT (SKU: 413T46-1)
  • Position 024 – O-RING 6 (SKU: 213877-6)
  • Position 025 – LOCK PIN (SKU: 327C36-5)
  • Position 026 – SPRING PIN 4-24 (SKU: 951119-7)
  • Position 027 – LEVER (SKU: 413T47-9)
  • Position 028 – POWER SUPPLY CORD UNI (SKU: 699231-2)
  • Position 029 – PAN HEAD SCREW M4X35 (SKU: 911163-6)
  • Position 030 – CLAMP (SKU: 413944-9)
  • Position 031 – LOCK LEVER (SKU: 413B03-1)
  • Position 032 – COMPRESSION SPRING 7 (SKU: 231037-8)
  • Position 033 – BATTERY COVER COMPLETE (SKU: 141T10-9)
  • Position 034 – INDICATION LABEL (SKU: 8071M8-0)
  • Position 035 – TAPPING SCREW 5X25 (SKU: 266459-3)
  • Position 036 – GRIP A (SKU: 273675-0)
  • Position 037 – + PAN HEAD SCREW M3X12 WIT (SKU: 266816-5)
  • Position 038 – HEIGHT ADJUST LEVER GRIP (SKU: 413939-2)
  • Position 039 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 040 – HEIGHT ADJUST PLATE (SKU: 162C76-4)
  • Position 041 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 042 – HOOK (SKU: 413T52-6)
  • Position 043 – LM003G NAME PLATE (SKU: 8142A8-5)
  • Position 045 – COWLING ASS'Y (SKU: 137034-1)
  • Position 046 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 048 – + PAN HEAD SCREW M6X22 WIT (SKU: 265A53-4)
  • Position 050 – CONTROLLER (SKU: 620M31-7)
  • Position 051 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 052 – TERMINAL HOUSING SET (SKU: 1830A2-9)
  • Position 053 – LM003G SERIAL NO. LABEL (SKU: 8142B3-2)
  • Position 054 – TERMINAL UNIT (SKU: 632T08-2)
  • Position 055 – PAN HEAD SCREW M3X6 (SKU: 652031-1)
  • Position 056 – TERMINAL HOUSING SET (SKU: 1830A2-9)
  • Position 057 – DECK (SKU: 413T39-8)
  • Position 058 – BLADE SUPPORT (SKU: 413T45-3)
  • Position 059 – BLADE 380 SET (SKU: 1913G8-3)
  • Position 069 – REAR FLAP COMPLETE (SKU: 141T59-9)
  • Position 070 – TORSION SPRING 8 (SKU: 233597-6)
  • Position 071 – STOP RING E-5 (SKU: 961018-5)
  • Position 072 – ROD 6 (SKU: 327C37-3)
  • Position 073 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 074 – STRAIN RELIEF (SKU: 687124-5)
  • Position 075 – STRAIN RELIEF (SKU: 687051-6)
  • Position 076 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 077 – LED HOLDER (SKU: 413T62-3)
  • Position 080 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 081 – HOOK PLATE (SKU: 347870-9)
  • Position 082 – SPRING PIN 4-24 (SKU: 951119-7)
  • Position 083 – HEIGHT ADJUST LEVER (SKU: 327C32-3)
  • Position 084 – TENSION SPRING 12 (SKU: 232815-9)
  • Position 085 – COMPRESSION SPRING 5 (SKU: 232430-9)
  • Position 086 – ROD HOLDER (SKU: 413T51-8)
  • Position 087 – COLLARED HEX.LOCK NUT M5-8 (SKU: 252286-4)
  • Position 088 – CONNECTING ROD R (SKU: 347B62-2)
  • Position 089 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 090 – PLATE (SKU: 347869-4)
  • Position 091 – ROD 7 (SKU: 256A45-4)
  • Position 092 – TAPPING SCREW FRANGE 5X20 (SKU: 265C05-7)
  • Position 093 – COLLARED HEX.LOCK NUT M5-8 (SKU: 252286-4)
  • Position 094 – CONNECTING ROD F (SKU: 347B61-4)
  • Position 095 – UNDER COVER (SKU: 413T42-9)
  • Position 096 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 097 – COLLARED HEX NUT M8 (SKU: 252145-2)
  • Position 098 – REAR WHEEL (SKU: 413U87-3)
  • Position 099 – BALL BEARING 6200ZZ (SKU: 210070-3)
  • Position 100 – REAR SHAFT (SKU: 162C74-8)
  • Position 101 – PLATE (SKU: 347869-4)
  • Position 102 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 103 – COLLARED HEX NUT M8 (SKU: 252145-2)
  • Position 104 – FRONT WHEEL (SKU: 413U86-5)
  • Position 105 – BALL BEARING 6200ZZ (SKU: 210070-3)
  • Position 106 – FRONT SHAFT (SKU: 162C73-0)
  • Position 107 – PLATE (SKU: 347869-4)
  • Position 108 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 117 – REAR BAG ASSEMBLY (SKU: 122F55-2)
  • Position 118 – GRIP (SKU: 413T48-7)
  • Position 119 – INDICATOR M (SKU: 459806-7)
  • Position 120 – REAR BAG COVER (SKU: 413T44-5)
  • Position 121 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 122 – FLAT WASHER 5 (SKU: 267438-4)
  • Position 123 – TAPPING SCREW 4X20 (SKU: 266424-2)
  • Position 124 – REAR BAG ROD (SKU: 327C29-2)
  • Position 125 – REAR BAG (SKU: 162C75-6)
