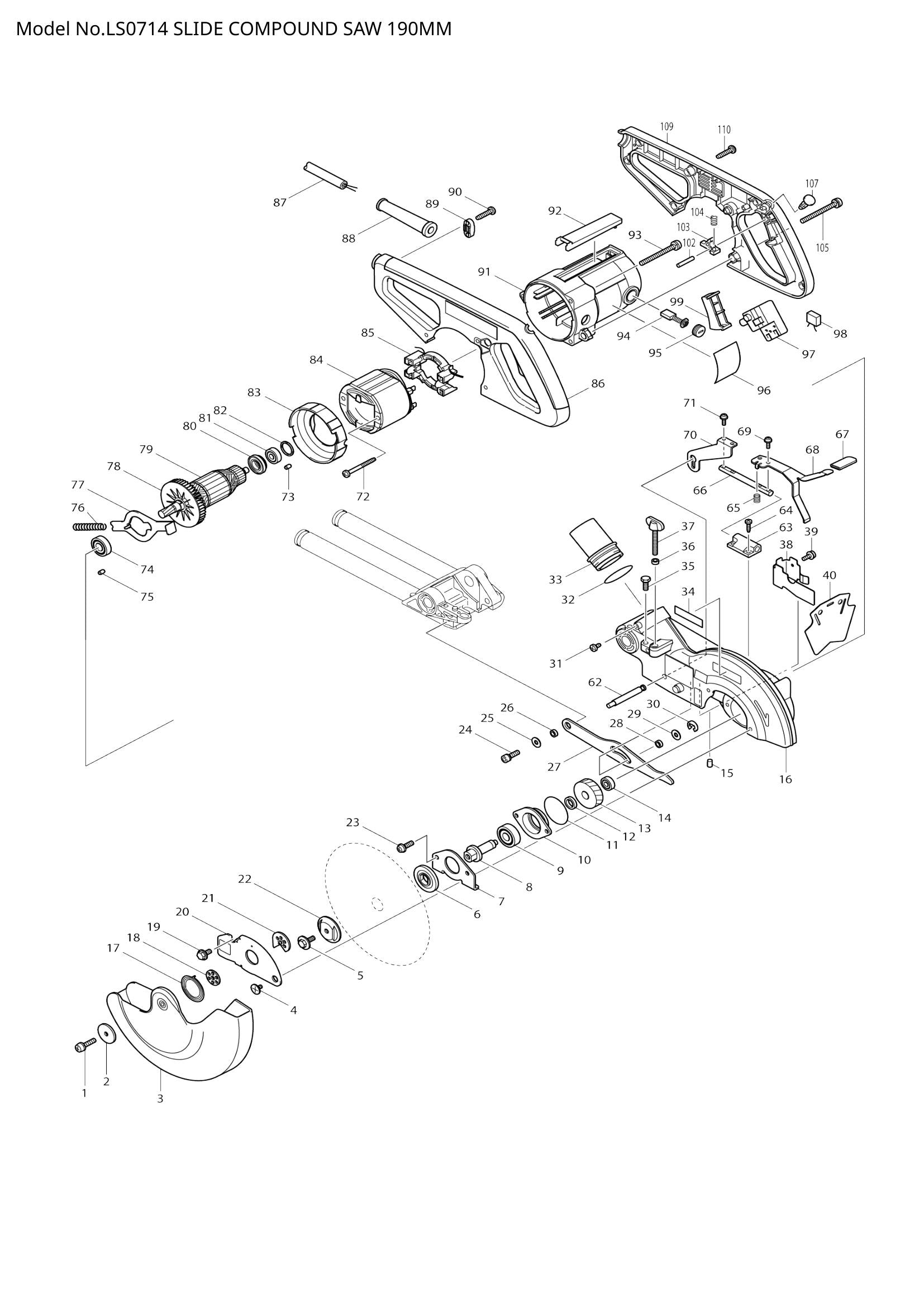

Exploded View – LS0714


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 002 – FLAT WASHER 5 (SKU: 267136-0)
  • Position 004 – + FLAT HEAD SCREW M5 (SKU: 265008-3)
  • Position 007 – BEARING RETAINER 55 (SKU: 285715-2)
  • Position 008 – SPINDLE (SKU: 323798-5)
  • Position 009 – BALL BEARING 6201DDW (SKU: 211129-9)
  • Position 010 – BEARING BOX (SKU: 317037-3)
  • Position 011 – O RING 42 (SKU: 213565-5)
  • Position 012 – RING 12 (SKU: 257010-0)
  • Position 013 – HELICAL GEAR 47 (SKU: 226497-7)
  • Position 014 – BALL BEARING 607LLB (SKU: 211021-9)
  • Position 015 – RUBBER PIN 6 (SKU: 263005-3)
  • Position 017 – SPIRAL SPRING 26 (SKU: 231934-8)
  • Position 020 – CENTER COVER (SKU: 344641-5)
  • Position 023 – PAN HEAD SCREW M5X16 (SKU: 911223-4)
  • Position 024 – HEX. SOCKET HEAD BOLT M6X20 (SKU: 922331-6)
  • Position 025 – FLAT WASHER 6 (SKU: 253804-1)
  • Position 026 – RING 6 (SKU: 257163-5)
  • Position 028 – RING 6 (SKU: 257163-5)
  • Position 029 – FLAT WASHER 6 (SKU: 253804-1)
  • Position 030 – STOP RING E-5 (SKU: 961018-5)
  • Position 031 – TAPPING SCREW BIND CT 4X8 (SKU: 266061-2)
  • Position 032 – O RING 35 (SKU: 213460-9)
  • Position 037 – SCREW M6X43 (SKU: 265717-4)
  • Position 039 – PAN HEAD SCREW M4X10 WITH (SKU: 911113-1)
  • Position 062 – LOCK PIN (SKU: 324455-8)
  • Position 063 – ROD HOLDER (SKU: 418655-1)
  • Position 064 – TAPPING SCREW CT 4X16 (SKU: 266034-5)
  • Position 065 – COMPRESSION SPRING 7 (SKU: 231316-4)
  • Position 066 – ROD 8 (SKU: 324456-6)
  • Position 067 – CAP (SKU: 421589-9)
  • Position 069 – PAN HEAD SCREW M4X10 WITH (SKU: 911113-1)
  • Position 070 – LOCK PLATE (SKU: 345436-9)
  • Position 071 – PAN HEAD SCREW M4X10 WITH (SKU: 911113-1)
  • Position 072 – TAPPING SCREW 5X50 (SKU: 266046-8)
  • Position 073 – RUBBER PIN 4 (SKU: 263002-9)
  • Position 074 – BALL BEARING 6001LLB (SKU: 211101-1)
  • Position 075 – RUBBER PIN 4 (SKU: 263002-9)
  • Position 076 – COMPRESSION SPRING 5 (SKU: 233092-6)
  • Position 077 – SHAFT LOCK (SKU: 344642-3)
  • Position 078 – FAN 70 (SKU: 240030-1)
  • Position 079 – ARMATURE ASS'Y 220V (SKU: 510061-7)
  • Position 080 – INSULATION WASHER (SKU: 681644-1)
  • Position 081 – BALL BEARING 608LLB (SKU: 211031-6)
  • Position 082 – URETHANE WASHER 18 (SKU: 261110-0)
  • Position 083 – BAFFLE PLATE (SKU: 416537-1)
  • Position 087 – POWER SUPPLY CORD 1.0-2-3.3 (SKU: 665870-0)
  • Position 090 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 091 – MOTOR HOUSING COMPLETE (SKU: 151900-8)
  • Position 092 – UPPER COVER (SKU: 416538-9)
  • Position 093 – PAN HEAD SCREW M5X50 (SKU: 911273-9)
  • Position 097 – SWITCH TG71B (SKU: 651922-3)
  • Position 098 – NOISE SUPPRESSOR (SKU: 645105-5)
  • Position 102 – PIN 5 (SKU: 256098-7)
  • Position 103 – LOCK OFF LEVER (SKU: 416533-9)
  • Position 104 – COMPRESSION SPRING 4 (SKU: 231026-3)
  • Position 105 – PAN HEAD SCREW M5X50 (SKU: 911273-9)
  • Position 110 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 116 – SCREW M6X10 (SKU: 251887-5)
  • Position 117 – SLEEVE 17 (SKU: 416535-5)
  • Position 118 – TORSION SPRING 28 (SKU: 231638-2)
  • Position 119 – SLEEVE 17 (SKU: 416535-5)
  • Position 120 – SCREW M6X33 (SKU: 251897-2)
  • Position 121 – COMPRESSION SPRING 6 (SKU: 231325-3)
  • Position 122 – RING 26 (SKU: 257214-4)
  • Position 123 – PIPE HOLDER (SKU: 317617-5)
  • Position 124 – H.S.SET SCREW(CUP POINT)M6X8 (SKU: 266208-8)
  • Position 125 – STRAIN RELIEF (SKU: 687042-7)
  • Position 126 – TAPPING SCREW BIND CT 4X12 (SKU: 266026-4)
  • Position 129 – PAN HEAD SCREW M4X10 WITH (SKU: 911113-1)
  • Position 130 – LEVER 100 (SKU: 416006-2)
  • Position 131 – SET SCREW M4X8 (SKU: 913106-4)
  • Position 132 – HEX. NUT M10-17 (SKU: 252144-4)
  • Position 133 – COMPRESSION SPRING 5 (SKU: 231266-3)
  • Position 134 – FLAT WASHER 10 (SKU: 253024-7)
  • Position 135 – CAP 16 (SKU: 286236-7)
  • Position 136 – ARM COMPLETE (SKU: 153463-0)
  • Position 137 – RELEASE PIN (SKU: 324295-4)
  • Position 139 – STOPPER PLATE (SKU: 345299-3)
  • Position 140 – FLAT WASHER 6 (SKU: 253726-5)
  • Position 141 – TORSION SPRING 8 (SKU: 231663-3)
  • Position 142 – +PAN HEAD SCREW M5 (SKU: 265113-6)
  • Position 143 – POINTER (SKU: 343678-9)
  • Position 144 – TAPPING SCREW BIND CT 4X12 (SKU: 266026-4)
  • Position 145 – FRONT ARM COMPLETE (SKU: 153462-2)
  • Position 146 – STOPPER ARM (SKU: 344643-1)
  • Position 147 – WAVE WASHER 8 (SKU: 253948-7)
  • Position 148 – FLAT WASHER 8 (SKU: 253835-0)
  • Position 149 – + PAN HEAD SCREW M6 (SKU: 251267-5)
  • Position 150 – H.S.SET SCREW(FLAT POINT)M6X (SKU: 251961-9)
  • Position 151 – H.S.SET SCREW(FLAT POINT)M6X (SKU: 251961-9)
  • Position 152 – KNOB 20 (SKU: 271601-3)
  • Position 153 – O RING 5 (SKU: 213021-5)
  • Position 154 – STOPPER PIN (SKU: 324183-5)
  • Position 156 – ARM HOLDER COMPLETE (SKU: 153482-6)
  • Position 157 – PIN 5 (SKU: 256100-6)
  • Position 158 – SCREW M10 (SKU: 266320-4)
  • Position 159 – FLAT WASHER 10 (SKU: 253024-7)
  • Position 160 – THRUST NEEDLE CAGE 1024 (SKU: 216413-7)
  • Position 161 – FLAT WASHER 10 (SKU: 253024-7)
  • Position 162 – HEX. LOCK NUT M10-17 (SKU: 252130-5)
  • Position 163 – RING 26 (SKU: 257214-4)
  • Position 164 – SCREW M6X33 (SKU: 251897-2)
  • Position 165 – HEX. LOCK NUT M8-13 (SKU: 252105-4)
  • Position 166 – FLAT WASHER 8 (SKU: 253731-2)
  • Position 167 – INDICATION PLATE (SKU: 416355-7)
  • Position 168 – TAPPING SCREW BIND CT 4X12 (SKU: 266026-4)
  • Position 169 – TAPPING SCREW BIND CT 4X12 (SKU: 266026-4)
  • Position 170 – TAPPING SCREW BIND CT 4X12 (SKU: 266026-4)
  • Position 171 – KERF BOARD (SKU: 417993-8)
  • Position 172 – KERF BOARD (SKU: 417993-8)
  • Position 174 – HEX. SOCKET HEAD BOLT M4X10 (SKU: 922111-0)
  • Position 175 – SQUARE ROD COMPLETE (SKU: 153580-6)
  • Position 176 – HEX.BOLT M5X30 (SKU: 925251-3)
  • Position 177 – TAPPING SCREW CT 4X16 (SKU: 266034-5)
  • Position 178 – LOCK PLATE (SKU: 344601-7)
  • Position 179 – PIN HOLDER (SKU: 317616-7)
  • Position 180 – PIN 3 (SKU: 256158-5)
  • Position 181 – LOCK PIN (SKU: 324288-1)
  • Position 182 – COMPRESSION SPRING 6 (SKU: 231325-3)
  • Position 183 – ROD 6 (SKU: 324289-9)
  • Position 184 – LOCK LEVER (SKU: 416450-3)
  • Position 185 – LOCK LEVER PLATE (SKU: 345272-3)
  • Position 186 – TAPPING SCREW CT 4X16 (SKU: 266034-5)
  • Position 187 – COMPRESSION SPRING 9 (SKU: 231418-6)
  • Position 188 – FLAT WASHER 8 (SKU: 253731-2)
  • Position 190 – GRIP 32 (SKU: 273515-2)
  • Position 191 – CAP 20 (SKU: 286212-1)
  • Position 192 – HEX. BOLT M8X50 (SKU: 921472-5)
  • Position 194 – BASE COMPLETE (SKU: 153949-4)
  • Position 195 – SLIDE PLATE (SKU: 344646-5)
  • Position 196 – SLIDE PLATE (SKU: 344646-5)
  • Position 197 – TORSION SPRING 8 (SKU: 231690-0)
  • Position 198 – PAN HEAD SCREW M4X10 (SKU: 911114-9)
  • Position 040 – GUARD (SKU: 424045-8)
  • Position 099 – SWITCH LEVER (SKU: 452130-7)
  • Position 107 – SWITCH BUTTON (SKU: 417113-4)
  • Position 193 – P.H.SCREW M6X14 WITH WR (SKU: 911318-3)
  • Position 124 – SET SCREW M6X20 (SKU: 913336-7)
  • Position 202 – HEX. NUT M6 (SKU: 931302-2)
  • Position 203 – STAY (SKU: 168429-7)
