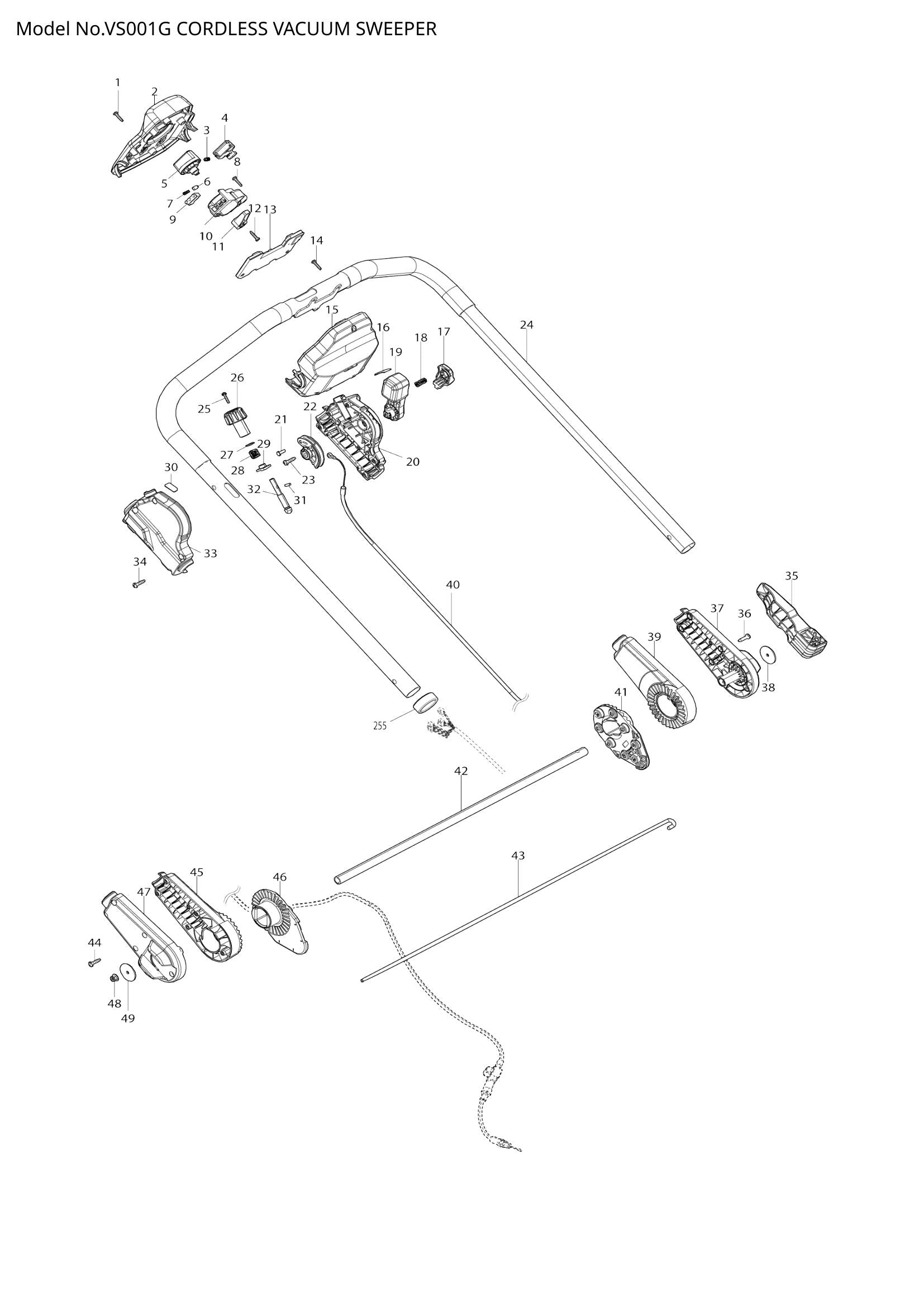

Exploded View – VS001G


Price:
Sale price€0,00
Stock:
In stock

Description

  • Position 001 – TAPPING SCREW 3X16 (SKU: 266429-2)
  • Position 002 – SWITCH CASE SET (SKU: 1830P2-4)
  • Position 003 – COMPRESSION SPRING 4 (SKU: 232386-6)
  • Position 004 – LOCK OFF BUTTON (SKU: 413U45-9)
  • Position 005 – SWITCH DIAL (SKU: 413U44-1)
  • Position 006 – PLUNGER CAP (SKU: 347B85-0)
  • Position 007 – COMPRESSION SPRING 2.4 (SKU: 233188-3)
  • Position 008 – TAPPING SCREW 3X16 (SKU: 266429-2)
  • Position 009 – SWITCH UNIT (SKU: 632V26-2)
  • Position 010 – SWITCH LEVER CASE (SKU: 413U43-3)
  • Position 011 – SWITCH LEVER (SKU: 413U46-7)
  • Position 012 – TAPPING SCREW 3X16 (SKU: 266429-2)
  • Position 013 – SWTCH CIRCUIT (SKU: 620J57-1)
  • Position 014 – TAPPING SCREW 3X16 (SKU: 266429-2)
  • Position 015 – SWITCH CASE SET (SKU: 1830P2-4)
  • Position 016 – OPERATIONAL INDICATION LAB (SKU: 8074D9-3)
  • Position 017 – BUTTON (SKU: 413U51-4)
  • Position 018 – COMPRESSION SPRING 5 (SKU: 234013-1)
  • Position 019 – SIDE BRUSH LEVER (SKU: 413U50-6)
  • Position 020 – LEVER CASE SET (SKU: 1830T9-8)
  • Position 021 – FLAT FILLISTER HEAD PIN 4 (SKU: 256A47-0)
  • Position 022 – CABLE GUIDE (SKU: 413U49-1)
  • Position 023 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 024 – HANDLE (SKU: 327C57-7)
  • Position 025 – PAN HEAD SCREW M3X16 (SKU: 911028-2)
  • Position 026 – THUMB SCREW DIAL (SKU: 413U48-3)
  • Position 027 – FLAT WASHER 6 (SKU: 941151-9)
  • Position 028 – COMPRESSION SPRING 11 (SKU: 232840-0)
  • Position 029 – WELD NUT M8 TYPE T (SKU: 252335-7)
  • Position 030 – OPERATIONAL INDICATION LAB (SKU: 8074E1-6)
  • Position 031 – PIN 3 (SKU: 256255-7)
  • Position 032 – DIAL SHAFT M8 (SKU: 327C58-5)
  • Position 033 – LEVER CASE SET (SKU: 1830T9-8)
  • Position 034 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 035 – HANDLE LEVER ASSEMBLY (SKU: 122F51-0)
  • Position 036 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 037 – HANDLE CAM SET (SKU: 1830G6-3)
  • Position 038 – FLAT WASHER 5 (SKU: 267136-0)
  • Position 039 – HANDLE CAM SET (SKU: 1830G6-3)
  • Position 040 – LINK CABLE B (SKU: 162C92-6)
  • Position 041 – HANDLE CAM B (SKU: 413U40-9)
  • Position 042 – HANDLE PIPE (SKU: 327C59-3)
  • Position 043 – HANDLE LEVER LINK M5 (SKU: 327C60-8)
  • Position 044 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 045 – HANDLE CAM SET (SKU: 1830G6-3)
  • Position 046 – HANDLE CAM B (SKU: 413U40-9)
  • Position 047 – HANDLE CAM SET (SKU: 1830G6-3)
  • Position 048 – COLLARED HEX.LOCK NUT M5-8 (SKU: 252286-4)
  • Position 049 – FLAT WASHER 5 (SKU: 267136-0)
  • Position 050 – PAN HEAD SCREW M3X8 (SKU: 911007-0)
  • Position 051 – FLAT WASHER 3 (SKU: 253821-1)
  • Position 052 – MAIN BRUSH DIAL (SKU: 413U60-3)
  • Position 053 – PIN 3 (SKU: 268182-6)
  • Position 054 – BATTERY COVER (SKU: 413U57-2)
  • Position 055 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 056 – TOP COVER ASSEMBLY (SKU: 137135-5)
  • Position 057 – OPERATIONAL INDICATION LAB (SKU: 8074E3-2)
  • Position 059 – TOP COVER PLATE (SKU: 347B86-8)
  • Position 060 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 061 – LATCH (SKU: 413U58-0)
  • Position 062 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 063 – BATTERY HOOK BASE (SKU: 413U59-8)
  • Position 064 – COMPRESSION SPRING 8 (SKU: 234391-9)
  • Position 065 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 066 – LEAF SPRING (SKU: 232818-3)
  • Position 067 – VS001G NAME PLATE (SKU: 8143U6-5)
  • Position 068 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 069 – POWER SUPPLY CORD UNIT (SKU: 699233-8)
  • Position 070 – BATTERY HOLDER SET (SKU: 1830F8-2)
  • Position 071 – TERMINAL UNIT (SKU: 632R99-1)
  • Position 072 – BATTERY HOLDER SET (SKU: 1830F8-2)
  • Position 073 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 074 – CONTROLLER (SKU: 620J56-3)
  • Position 075 – SEAL B (SKU: 422A72-5)
  • Position 076 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 077 – HOOK (SKU: 162C93-4)
  • Position 078 – SPONGE CASE ASSEMBLY (SKU: 137060-0)
  • Position 079 – SPONGE SHEET (SKU: 422B41-2)
  • Position 080 – SEAL A (SKU: 422A71-7)
  • Position 082 – DUST CONTAINER ASSEMBLY (SKU: 137059-5)
  • Position 083 – TAPPING SCREW 5X20 (SKU: 266021-4)
  • Position 084 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 085 – DUCT UPPER (SKU: 413U13-2)
  • Position 086 – PRE FILTER (SKU: 162C89-5)
  • Position 088 – SEAL RING B (SKU: 422A68-6)
  • Position 089 – SEAL RING A (SKU: 422A69-4)
  • Position 090 – FILTER HOLDER ASSMBLY (SKU: 137057-9)
  • Position 091 – MOTOR COMPLETE (SKU: 141S69-0)
  • Position 092 – MOTOR COVER (SKU: 413U12-4)
  • Position 093 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 094 – LEAD UNIT (SKU: 638A81-6)
  • Position 095 – DUCT LOWER COMPLETE (SKU: 141S67-4)
  • Position 096 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 097 – HANDLE COVER (SKU: 413U04-3)
  • Position 098 – LED CIRCUIT (SKU: 620J60-2)
  • Position 099 – RUBBER CAP (SKU: 422A66-0)
  • Position 100 – REFLECTOR (SKU: 413U05-1)
  • Position 101 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 102 – LENS (SKU: 413U06-9)
  • Position 103 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 104 – TUBE COMPLETE (SKU: 162C91-8)
  • Position 105 – BRUSH PLATE LINK (SKU: 327C55-1)
  • Position 106 – PLATE (SKU: 346525-3)
  • Position 107 – SIDE COVER SET (SKU: 1830T8-0)
  • Position 108 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 109 – SIDE LIP L (SKU: 413U02-7)
  • Position 110 – PAN HEAD SCREW M4X16 (SKU: 911129-6)
  • Position 111 – SIDE COVER SET (SKU: 1830T8-0)
  • Position 112 – SIDE LIP R (SKU: 413U01-9)
  • Position 113 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 114 – PAN HEAD SCREW M4X16 (SKU: 911129-6)
  • Position 115 – INDICATION LABEL (SKU: 8074E5-8)
  • Position 116 – REAR LIP (SKU: 413U03-5)
  • Position 117 – PAN HEAD SCREW M4X16 (SKU: 911129-6)
  • Position 118 – PAN HEAD SCREW M4X16 (SKU: 911129-6)
  • Position 119 – FRONT LIP (SKU: 413U00-1)
  • Position 120 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 121 – SILENCER SET (SKU: 1830G2-1)
  • Position 122 – SUPPORT RING (SKU: 422376-9)
  • Position 123 – FAN COVER (SKU: 161804-6)
  • Position 124 – HEX. NUT M6 (SKU: 252268-6)
  • Position 125 – WASHER 6 (SKU: 322407-3)
  • Position 126 – FAN 94 (SKU: 241851-4)
  • Position 127 – FLANGE (SKU: 313062-2)
  • Position 128 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 129 – FAN BASE (SKU: 456736-3)
  • Position 130 – ROTOR (SKU: 619517-8)
  • Position 131 – STATOR (SKU: 629C31-4)
  • Position 132 – CONTROLLER B (SKU: 620J58-9)
  • Position 133 – TAPPING SCREW PT 2X6 (SKU: 266490-9)
  • Position 134 – FLAT HEAD SCREW M3X6 (SKU: 652069-6)
  • Position 135 – MOTOR HOUSING SET (SKU: 1830G7-1)
  • Position 136 – MOTOR HOUSING SET (SKU: 1830G7-1)
  • Position 137 – LEAD UNIT (SKU: 632V04-2)
  • Position 138 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 139 – SUPPORT A (SKU: 424837-5)
  • Position 140 – SILENCER SET (SKU: 1830G2-1)
  • Position 141 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 142 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 143 – CABLE PLATE (SKU: 347B83-4)
  • Position 144 – CAP (SKU: 422A89-8)
  • Position 145 – ROLLER COVER (SKU: 413U29-7)
  • Position 146 – LINK CABLE A (SKU: 162C90-0)
  • Position 147 – LINK CABLE ROLLER (SKU: 413U28-9)
  • Position 148 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 149 – PIN 5 (SKU: 256186-0)
  • Position 150 – FLAT WASHER 8 (SKU: 941202-8)
  • Position 151 – RETAINING RING (EXT) S-8 (SKU: 961004-6)
  • Position 152 – ROLLER (SKU: 413U26-3)
  • Position 154 – PAN HEAD SCREW M4X20 (SKU: 911137-7)
  • Position 155 – FLAT WASHER 4 (SKU: 267491-0)
  • Position 156 – PULLEY HOLDER (SKU: 347B84-2)
  • Position 157 – SLEEVE 4 (SKU: 257A22-9)
  • Position 158 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 159 – GUIDE PULLEY 6.2-19.7 (SKU: 222211-9)
  • Position 160 – ROUND BELT 6-860 (SKU: 225110-4)
  • Position 161 – BALL BEARING 6809LLB (SKU: 211293-6)
  • Position 162 – ROUND PULLEY 6.2-149.6 (SKU: 222210-1)
  • Position 163 – BALL BEARING 6808LLB (SKU: 210229-2)
  • Position 164 – TAPPING SCREW FLANGE 4X18 (SKU: 265620-9)
  • Position 165 – PIN 3 (SKU: 256267-0)
  • Position 166 – SIDE BRUSH SHAFT (SKU: 327C56-9)
  • Position 167 – COMPRESSION SPRING 14 (SKU: 232841-8)
  • Position 168 – FLAT WASHER 10 (SKU: 941252-3)
  • Position 169 – STOP RING E-7 (SKU: 961013-5)
  • Position 171 – BRUSH LOCK (SKU: 413U27-1)
  • Position 173 – STOP RING E-7 (SKU: 961013-5)
  • Position 174 – SIDE BRUSH REPAIR SET (SKU: 1830S6-7)
  • Position 175 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 176 – MOTOR CASE SET (SKU: 1830G8-9)
  • Position 177 – ROTOR (SKU: 619826-5)
  • Position 178 – LEAD UNIT (SKU: 632V03-4)
  • Position 179 – FLAT HEAD SCREW M3X6 (SKU: 652069-6)
  • Position 180 – STATOR (SKU: 629C30-6)
  • Position 181 – CONTROLLER B (SKU: 620J59-7)
  • Position 182 – TAPPING SCREW PT 2X6 (SKU: 266490-9)
  • Position 183 – GEAR ASSEMBLY (SKU: 122F46-3)
  • Position 184 – MOTOR CASE SET (SKU: 1830G8-9)
  • Position 185 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 186 – PULLEY SHAFT R (SKU: 413U20-5)
  • Position 187 – BALL BEARING 6804LLU (SKU: 211333-0)
  • Position 188 – BEARING HOLDER R (SKU: 413U19-0)
  • Position 189 – PULLEY SHAFT F (SKU: 413U22-1)
  • Position 190 – DIAL SHAFT (SKU: 327C53-5)
  • Position 191 – HEX. FLANGE LOCK NUT M6-10 (SKU: 252301-4)
  • Position 192 – DIAL BASE (SKU: 347B81-8)
  • Position 193 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 194 – FLAT WASHER 8 (SKU: 253139-0)
  • Position 195 – STOP RING E-6 (SKU: 961012-7)
  • Position 196 – BRUSH PLATE R (SKU: 347B78-7)
  • Position 197 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 198 – PAN HEAD SCREW M4X14 (SKU: 911123-8)
  • Position 199 – COLLARED SLEEVE 4C (SKU: 257A19-8)
  • Position 200 – TENSION PLATE (SKU: 347B79-5)
  • Position 201 – TENSION SPRING 9 (SKU: 232839-5)
  • Position 202 – TAPPING SCREW 4X18 (SKU: 251599-0)
  • Position 203 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 204 – HEIGHT ADJUST PLATE (SKU: 347B80-0)
  • Position 205 – HEIGHT INDICATOR (SKU: 413U23-9)
  • Position 206 – RUBBER RING 8 (SKU: 262212-5)
  • Position 207 – FLAT WASHER 8 (SKU: 253139-0)
  • Position 208 – COLLARED SLEEVE 4B (SKU: 257A20-3)
  • Position 209 – KEY 5 (SKU: 254220-0)
  • Position 210 – PAN HEAD SCREW M4X30 (SKU: 911159-7)
  • Position 211 – RETAINING RING (EXT) S-12 (SKU: 961052-5)
  • Position 212 – PULLEY 14-33.6 (SKU: 222206-2)
  • Position 213 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 214 – PULLEY 17.5-33.6 (SKU: 222208-8)
  • Position 215 – BALL BEARING 6804LLU (SKU: 211333-0)
  • Position 217 – COLLARED SLEEVE 4A (SKU: 257A18-0)
  • Position 218 – ROUND PULLEY 6.2-45.7 (SKU: 222209-6)
  • Position 219 – BALL BEARING 698DDW (SKU: 211166-3)
  • Position 220 – TAPPING SCREW FLANGE 4X18 (SKU: 265620-9)
  • Position 221 – PULLEY 17-26.0 (SKU: 222207-0)
  • Position 222 – BODY COMPLETE (SKU: 141V27-4)
  • Position 223 – TAPPING SCREW 4X18 (SKU: 265995-6)
  • Position 224 – TAPPING SCREW 4X18 (SKU: 251599-0)
  • Position 225 – TAPPING SCREW FLANGE 4X18 (SKU: 265620-9)
  • Position 226 – BRUSH PLATE L (SKU: 347B82-6)
  • Position 227 – BRUSH SHAFT (SKU: 327C54-3)
  • Position 228 – BALL BEARING 6900DDW (SKU: 210069-8)
  • Position 229 – COMPRESSION SPRING 12 (SKU: 234245-0)
  • Position 230 – FLAT WASHER 10 (SKU: 267047-9)
  • Position 231 – SLEEVE 17 (SKU: 257A21-1)
  • Position 232 – STOP RING E-7 (SKU: 961013-5)
  • Position 233 – BALL BEARING 6800LLU (SKU: 211485-7)
  • Position 234 – BEARING HOLDER L (SKU: 413U24-7)
  • Position 235 – MAIN BRUSH REPAIR SET (SKU: 1830S5-9)
  • Position 236 – CASTER PLATE (SKU: 347B77-9)
  • Position 237 – CASTER 100 (SKU: 162C86-1)
  • Position 238 – HEX. BOLT M8X30 (SKU: 921452-1)
  • Position 239 – TIRE PLATE R (SKU: 162D12-6)
  • Position 240 – TAPPING SCREW 5X20 (SKU: 266021-4)
  • Position 241 – PAN HEAD SCREW M4X6 (SKU: 911103-4)
  • Position 242 – EARTH LINE 90 (SKU: 649153-6)
  • Position 243 – REAR TIRE (SKU: 413U08-5)
  • Position 244 – H.S. BUTTON HEAD BOLT M5X16 (SKU: 265487-5)
  • Position 245 – FLAT WASHER 20 (SKU: 267380-9)
  • Position 246 – BALL BEARING 6904LLU (SKU: 211323-3)
  • Position 247 – RETAINING RING S-20 (SKU: 961060-6)
  • Position 248 – REAR TIRE CAP (SKU: 413U09-3)
  • Position 249 – TIRE PLATE L (SKU: 162D13-4)
  • Position 250 – TAPPING SCREW 5X20 (SKU: 266021-4)
  • Position 251 – H.S. BUTTON HEAD BOLT M5X16 (SKU: 265487-5)
  • Position 252 – DUST CONTAINER SHAFT (SKU: 327C51-9)
  • Position 253 – H.S. BUTTON HEAD BOLT M5X16 (SKU: 265487-5)
  • Position 254 – SHAFT PLATE (SKU: 347C05-0)
  • Position 255 – LINE FILTER (SKU: 688289-6)

Payment & Security

American Express Apple Pay Bancontact Google Pay iDEAL Klarna Maestro Mastercard PayPal Shop Pay Union Pay Visa

Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.

Estimate shipping

Customer Reviews

Be the first to write a review
0%
(0)
0%
(0)
0%
(0)
0%
(0)
0%
(0)

You may also like

Recently viewed
